在SketchUp中对曲面进行贴图的方法

2024-04-08 08:30:05

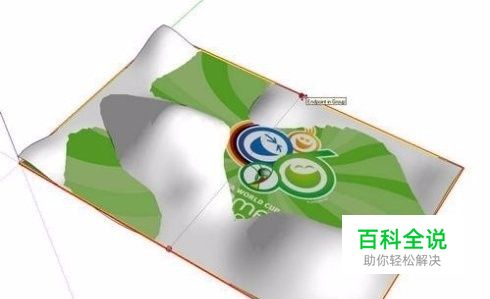

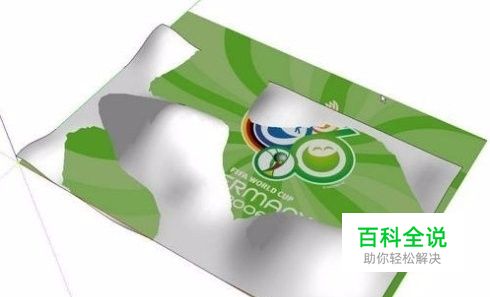

先说说平面上的曲面，如山脉等。先来看看我们常规的贴图方式所显示的贴图：

操作方法

01

正确的贴图方式是：1. 从File > Import 中导入你所要用于贴图的图片
02

2. 调整好图片的大小和你所要贴图的物体的大小一致（或者调整到图片需要用于贴图的部分和物体的大小一致）
03

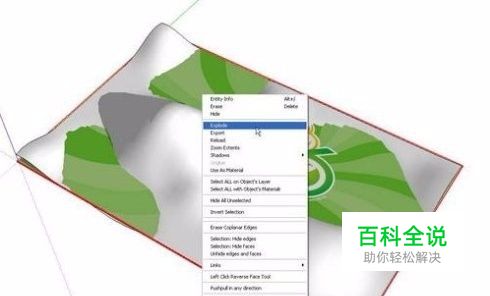

3. 选择图片后按鼠标右键，选择Explode，炸开图片
04

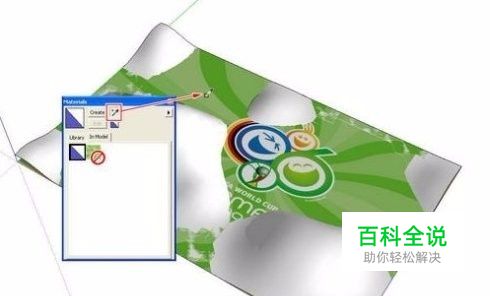

4. 打开Paint Bucket材质管理器，如图：选择吸管直接在图片上吸取，千万不要选择材质管理器中的图片材质（炸开图片后会在材质管理器中自动将这个图片添加为材质）。
05

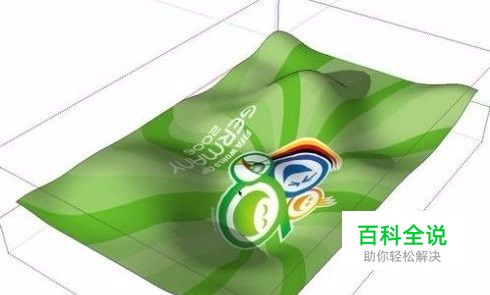

5. 将吸取的材质赋予所要的物体（如果是组或组件的话必须进入组或组件的编辑状态才以赋予材质，否则......），ok！大功告成～
06

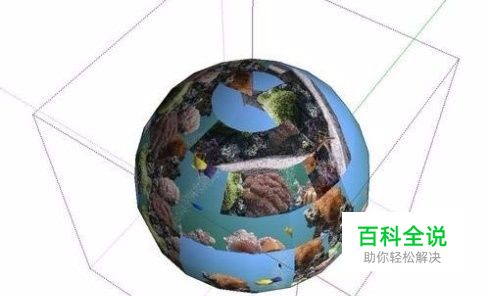

再来说说球形的贴图方式吧，其实跟平面的基本一致。这是原始的贴图方式所显示的贴图
07

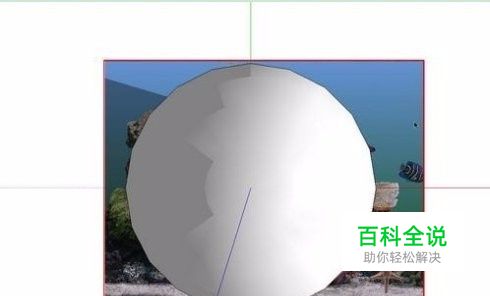

1. 导入你所要用于贴图的图片，并调整好大小或所需要的部分能覆盖整个物体
08

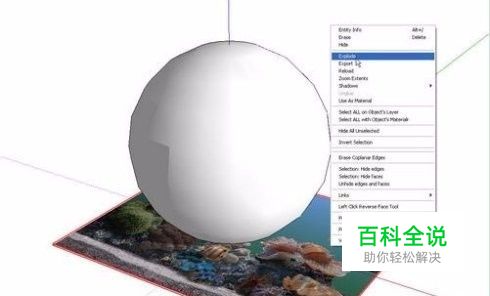

2.选择图片后按鼠标右键，选择Explode，炸开图片
09

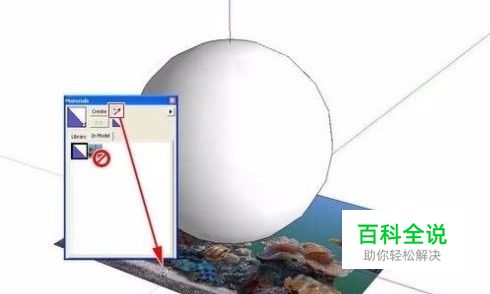

3.打开Paint Bucket材质管理器，如图：选择吸管直接在图片上吸取，千万不要选择材质管理器中的图片材质（炸开图片后会在材质管理器中自动将这个图片添加为材质）。
10

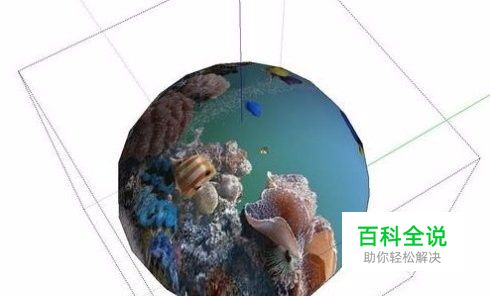

4.将吸取的材质赋予所要的物体（如果是组或组件的话必须进入组或组件的编辑状态才以赋予材质，否则......）。ok！大功告成～
11

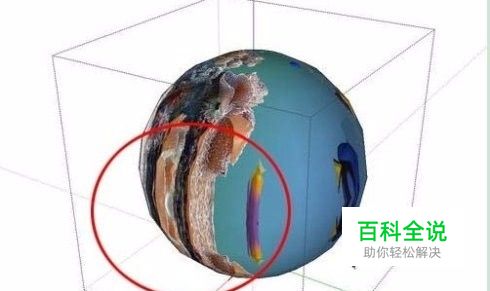

必须要注意的是：这种贴图的方式其实只是将图片的正投影投射到物体上，因此如果从侧面看的话就会产生贴图被拉伸的现象，我现在暂时也找不到解决的方法，
