操作方法

01

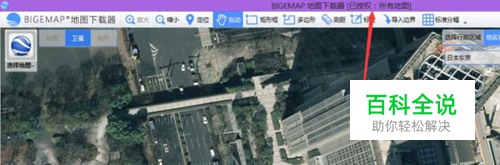

需要的工具 1. BIGEMPA地图下载器（全能版已授权）下载地址： 2. Global Mapper 14. 下载地址：Global Mapper 14.1汉化版.rar 第二步骤：通过BIGEMAP下载高程数据 1. 启动BIGEMAP地图下载器软件，查看左上角是否显示【已授权：所有地图】，如果没有该显示，请联系我们的客服人员。如下图所示：
02

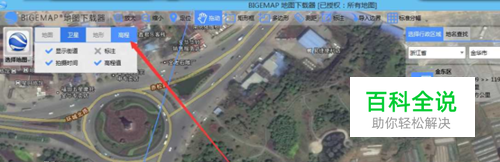

选择左上角属性选项，选择【高程】，如下图：
03

选在你要的区域，双击下载，如下图所示：
04

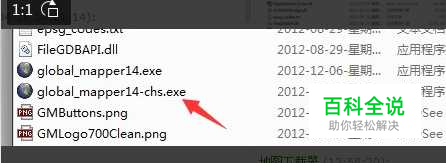

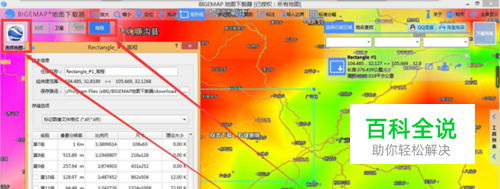

选择下载的级别，建议尽量下载16级的，16级为最好级别。如果16级不能勾选，请选择下载小一点的范围，高程为矢量数据，超过20M大小，一般电脑都很难处理生成的等高线。下载之后的数据为tiff格式，实际为dem高程数据。启动安装好的Global Mapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：
05

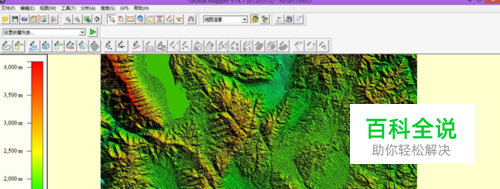

将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示
06

生成等高线，在global mapper中选择【分析】->【生成等高线】，弹出如下对话框：
07

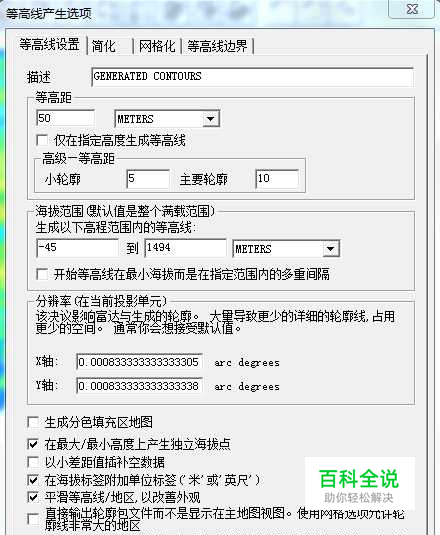

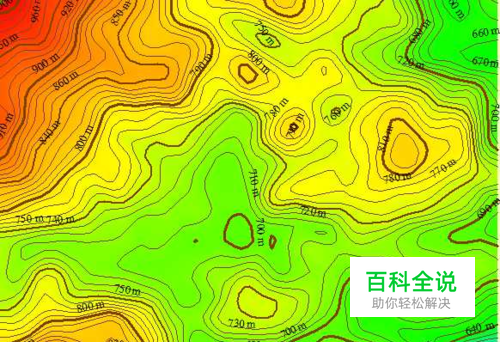

从上往下，等高距可以任意设置，一般情况我们设置为10，即10米等高线，设置登高线越小，对电脑的配置要求越高，生成的时间也越长。点确定后，要等一会，电脑越差的时间越长。完了后你看到的是一团颜色，把他放大，如下图所示：
08

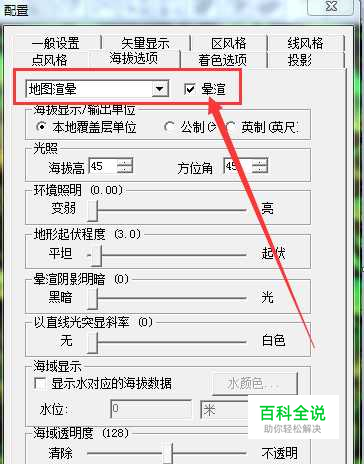

也可以生成3D地形效果：选择【工具】->【设置】如下图所示：
09

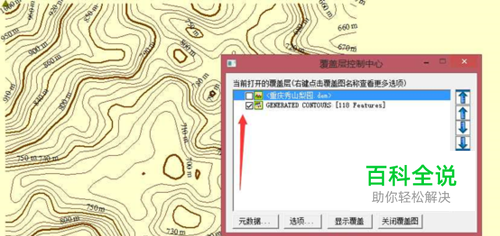

还可以去掉背景，只留下等高线：选择【工具】->【控制中心】，弹出如下对话框：图中，把你不需要显示的图层勾去掉即可
10

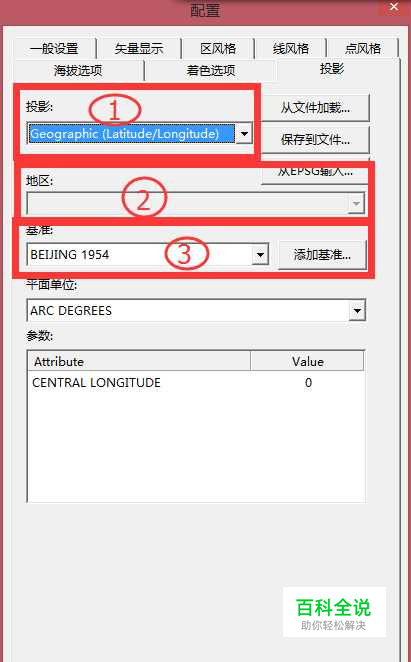

等高线如何做投影转换(生成xi'an80，Beijing54) 高程数据下载的默认坐标系是WGS84坐标系，由于在我国的GIS应用中经常会用到xi'an80，Beijing54坐标系，因此，特别讲出如何对投影进行相应的转换。选择：【工具】->【设置】，选择里面的【投影】，如下图所示：
11

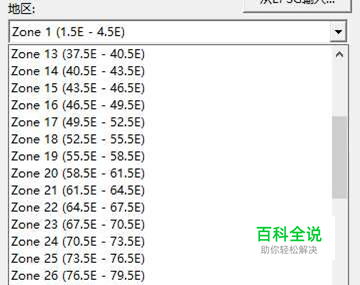

由于xi'an80或者beijing54都是国家保密坐标系，在各地的测绘局或者国土部门都保留着转换用的7参数或者3参数，由于我们不能提供参数，因此选择通过分度带来转换投影，分度带分为3度带和6度带，均可以实现转换。【如何选择分度带上图①中是选择分度带，可选在3度带也可以选择6度带：上图②中是选择要转换区域的对应分度带的带号，如下图：
12

上图③是选择要转换的目标投影，可以选 xian80, 也可以选择beijing54
13

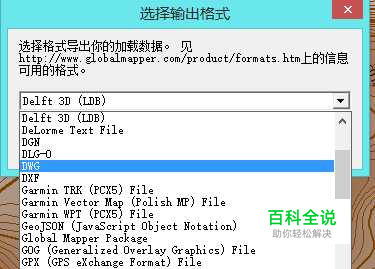

选择好以上步骤之后，点击确定，完成投影转换，这时候看到的，或则要输出保存的都是你的投影变换之后的坐标系了。 10. 导出CAD格式矢量等高线 DXF格式、DWG 格式选择【文件】à【输出】à【输出矢量格式】，如下图:
14

选择 DXF 或者 DWG 格式；点【确定】。
