proe5.0如何进行拔模
我们在产品结构设计中，产品必须有拔模斜度，模具才好出模。proe5.0如何进行拔模？建议先选择面，然后再选择拔模命令，这样好操作些。
操作方法
- 01

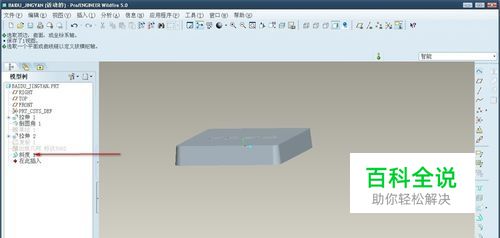

选择一个实体上的面（曲面不能拔模）。
- 02
让安装键盘上的ctrl键不动，依次选择周围需要拔模的面。
- 03
选择“拔模”命令。
- 04

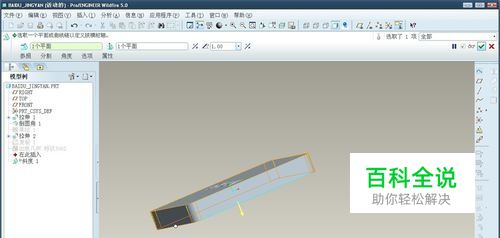

然后 直接选择一个你的拔模参考平面（我们所说的分模面）。
- 05

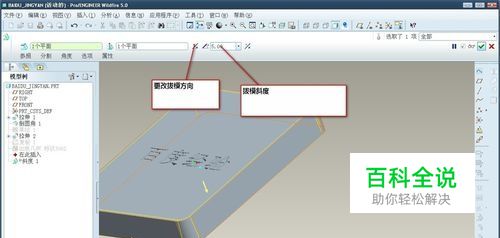

在弹出来的对话框，数字就会显示。可以设置拔模斜度的数字和方向。
- 06

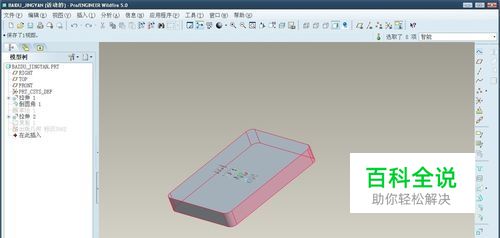

如下图，拔模已完成。
