CAD如何制作可以拉伸的块

CAD如何制作可以拉伸的块，【拉伸块】就是主要部件一样但是形状大小长度有差别的一类【块】，拉伸块在绘图中可以给我们画图改图带来很大的方便，下面我们就来学习拉伸块的制作

操作方法

  • 01

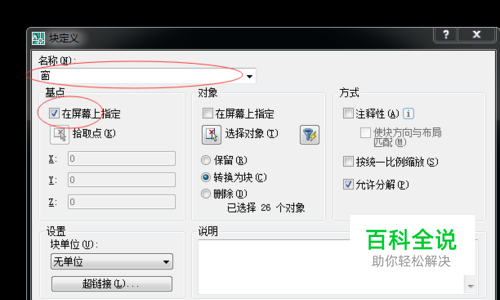

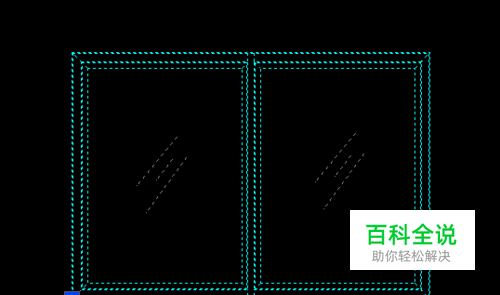

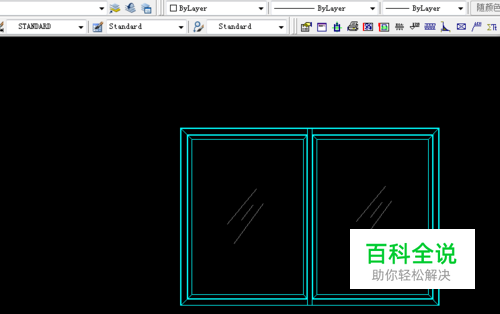

    我们来制作如图一个【窗】的拉伸块，首先制作一个块名为【窗】的普通块，如图步骤

  • 02

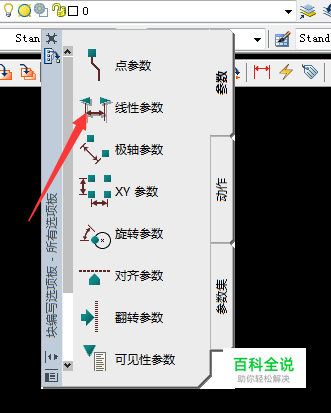

    双击做好的【窗】块，进入块编辑器内，在左侧参数栏内点击【参数】内的【线性参数】按键

  • 03

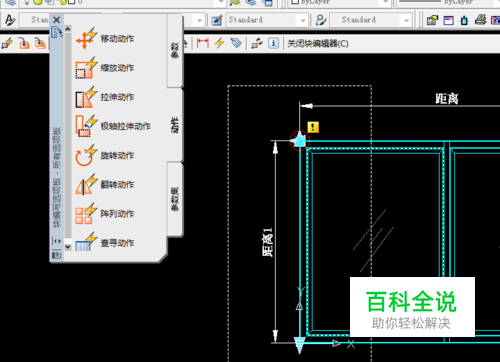

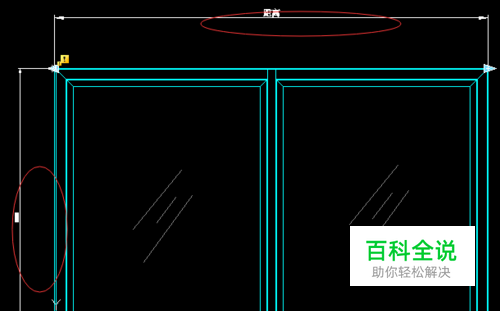

    在要拉伸的方向上拉出距离，如图

  • 04

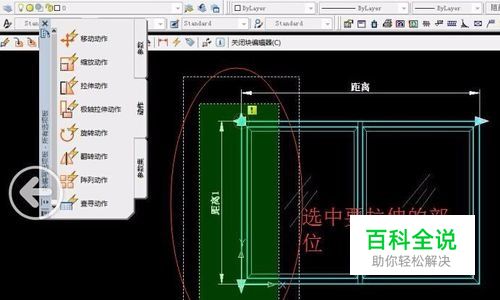

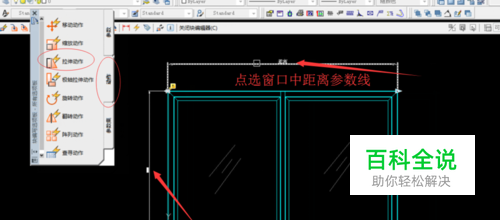

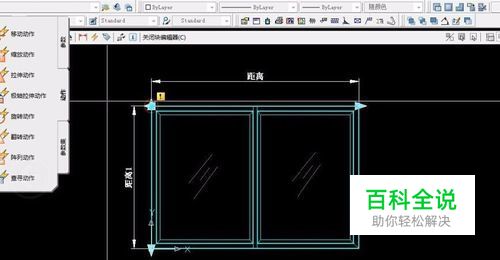

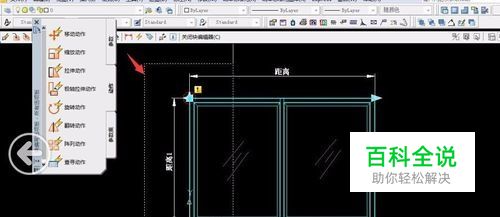

    在左侧块选项板中点选【动作】中的【拉伸动作】，在窗口的点选要拉伸的距离线，如图

  • 05

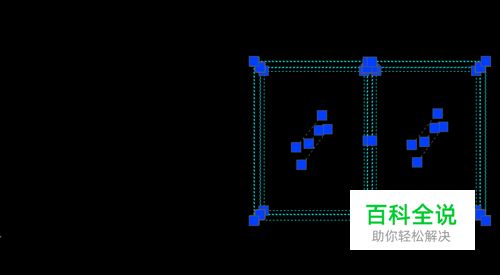

    根据命令栏中引导如图操作

  • 06

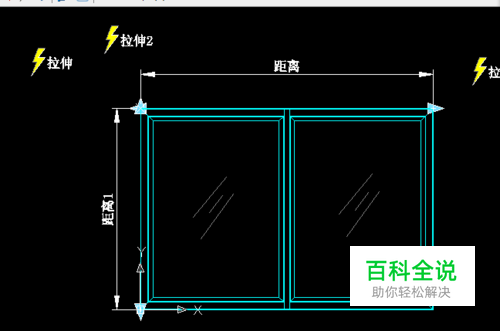

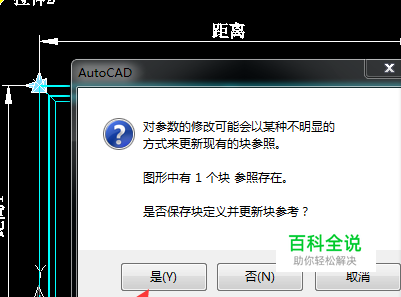

    重复刚才的操作三次，做出如图效果，点击【关闭块编辑器】点【是】退出

  • 07

    完成后的窗块，如图，便可以左右上下随意拉伸大小了这对于立面图窗的绘制很有帮助，可快速修改拉伸块
