CAD怎么制作属性块
我们用CAD画图的时候需要用到很多类似的元素，有时只是文字不同，图形一样，这时候我们就可以创建属性块避免每次都重新画，本文就以粗糙度属性块为例进行介绍。
操作方法
- 01

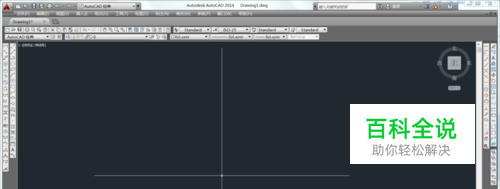

打开CAD
- 02

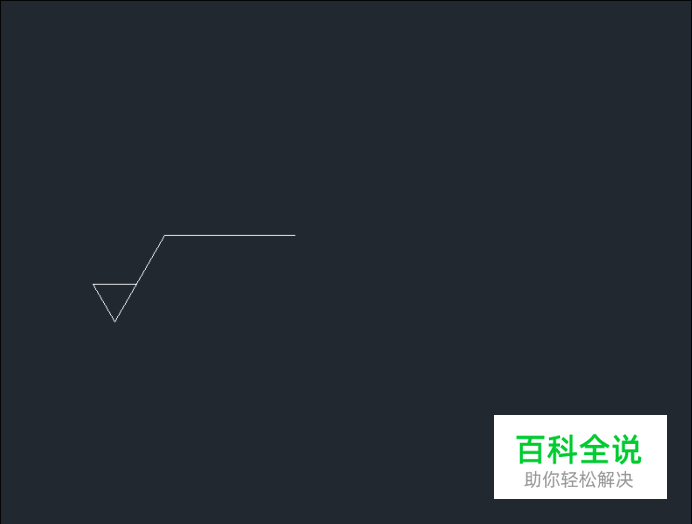

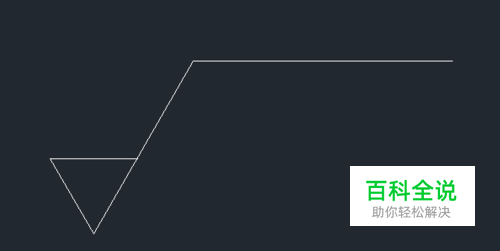

按国标尺寸绘制属性粗糙度符合图形，具体尺寸请查询国标
- 03

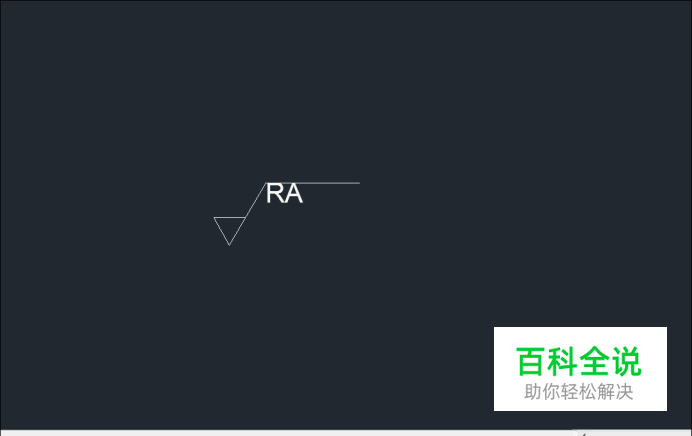

输入“ATT”命令添加属性，模式只选择锁定位置，其他都不选，插入点在屏幕上指定，属性全部填RA,文字设置对正选择左上，点击确定，插入选择角点
- 04
输入“B”创建块，名称输入"RA",点击拾取点，选择最下方的角点，点击选择对象，选择刚刚绘制的粗糙度图形，接下来直接确定退出
- 05

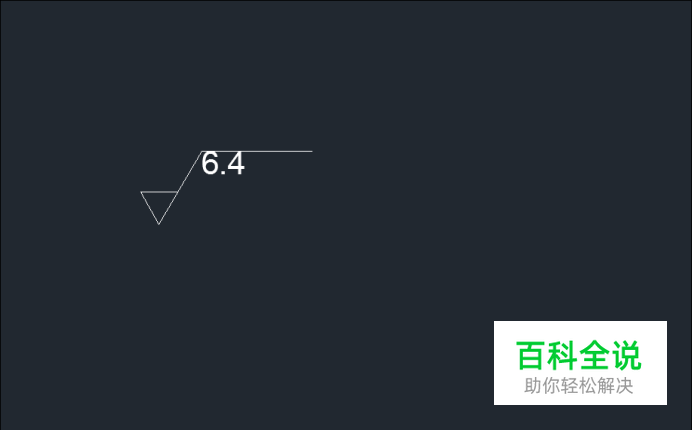

双击上图RA，输入3.2，就可以直接更改啦，不同的粗糙度使用I命令插入，输入对应的数值就行啦。
