CAD缩放怎么用？CAD怎么用缩放？

2025-06-08 02:48:21

CAD制图常常需要用到缩放，学会缩放也能提高制图效率。虽然说缩放是CAD中非常非常基础的操作，但还是会有很多CAD小萌新表示迷茫，小编这就来说一说CAD的基础操作之一——缩放。

操作方法

01

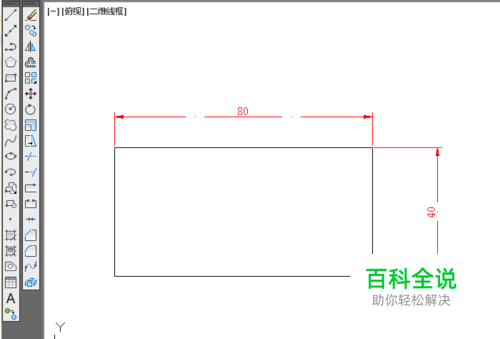

为了更好演示操作，小编画了一个长80宽40的长方形
02

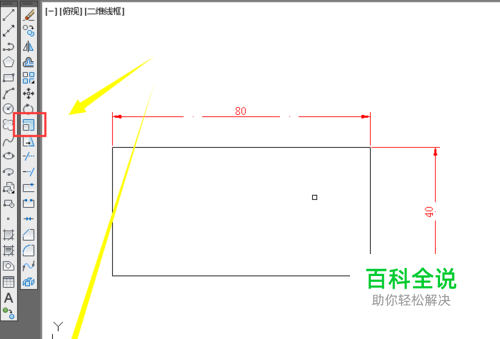

点击选择右边缩放工具，命令栏显示“选择对象”
03

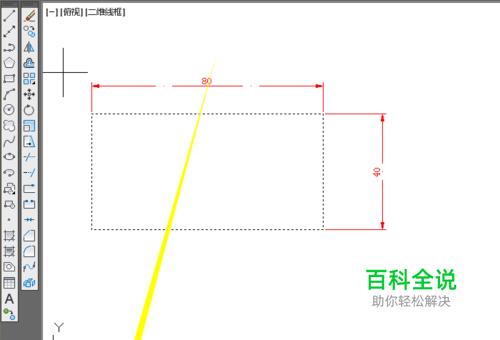

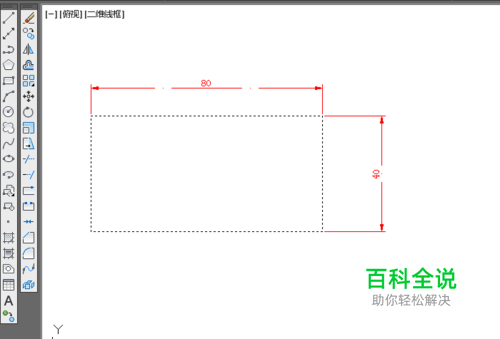

这时直接选择你所要缩放的图形即可，小编点击选择了小编绘画的长方形（图形简单操作不熟练的时候可以一个一个点击选择，到后期按住左键把整个图形囊括在内即可）。选择之后一定要键盘”enter”结束或者鼠标右键结束。（对象选择后图形是虚的）
04

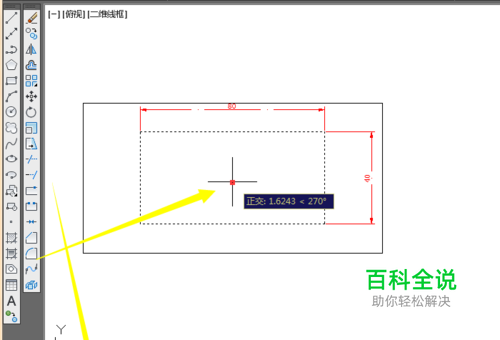

这时候命令栏就会显示“指定基点”一般选择缩放图像的中心点作为基点。
05

指定中点之后，命令栏显示“指定比例因子｜复制｜参照”
06

先来说一说复制，小编键盘输入“c”就算复制成功了，意思是将要进行缩放的图像进行复制，这里小编为了让大家看到明显对比选择了复制。这时可以看到命令栏又显示“指定比例因子｜复制｜参照
07

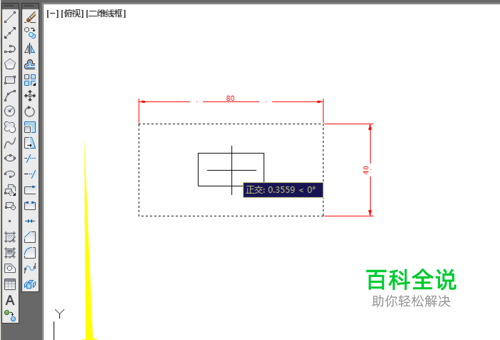

小编直接输入比例0.5，想将原图形缩小一倍。这时候可以看到原来的长方形里面多了一个小长方形，大小是原来的0.5倍。
