Abaqus 6-14如何建立一个实体part？
Abaqus属于有限元软件，人们可以用这个软件来模拟真实的情况，想要进行数值模拟，第一步就需要建立一个实体part，那么Abaqus 6-14如何建立一个实体part呢？
操作方法
- 01

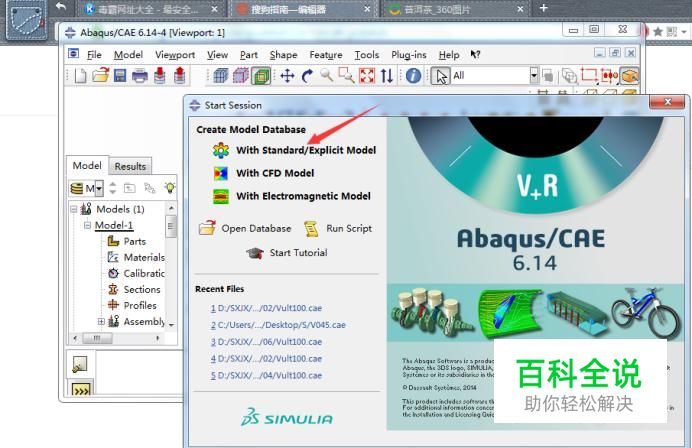

打开Abaqus软件，选择with standard/explicit model.
- 02

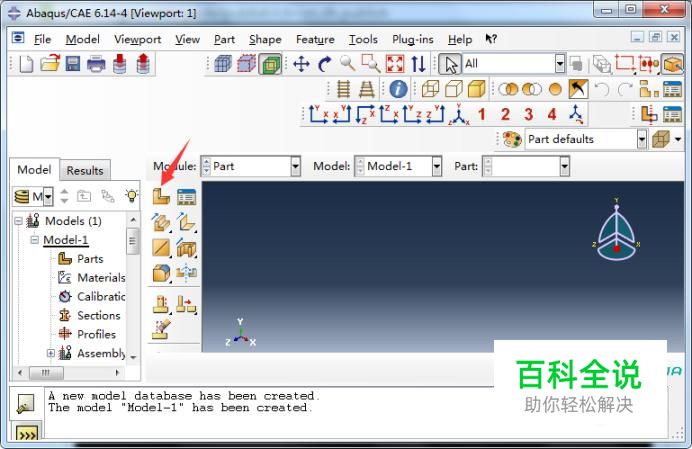

点击part下的create part 图标如图所示。
- 03

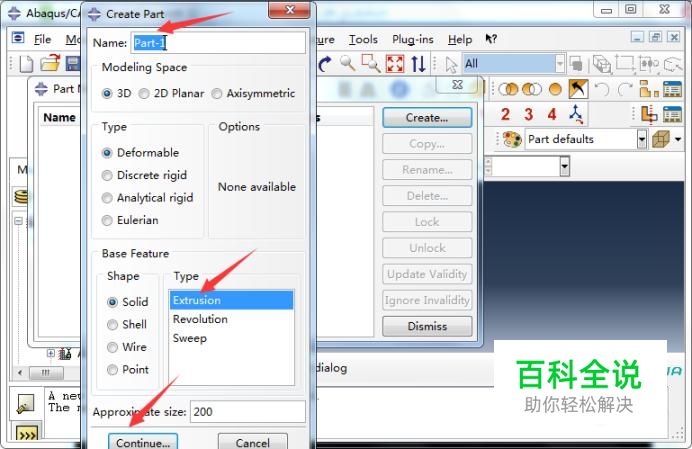

在弹出的对话框中更改part的名字，选择Extrusion然后点击continue。
- 04

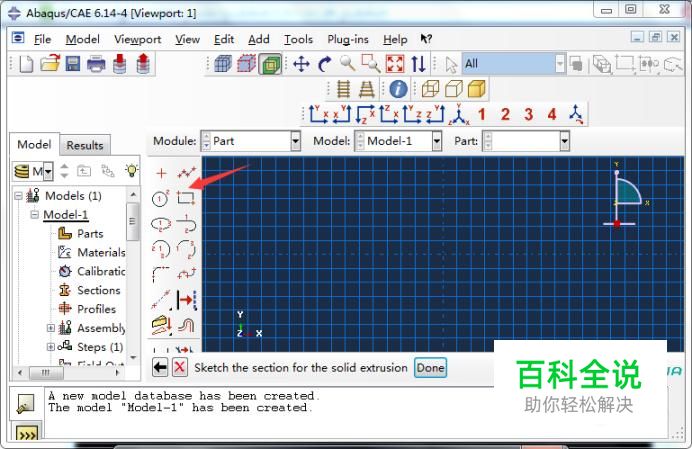

进入如下界面，然后点击矩形图标如图所示。
- 05

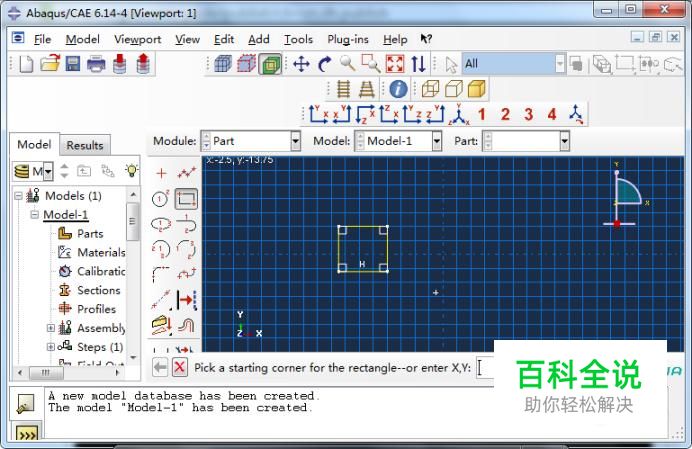

点击网格位置画出一个矩形如图所示。
- 06
点击鼠标中键然后出来图示如下，点击图示中的Done。
- 07

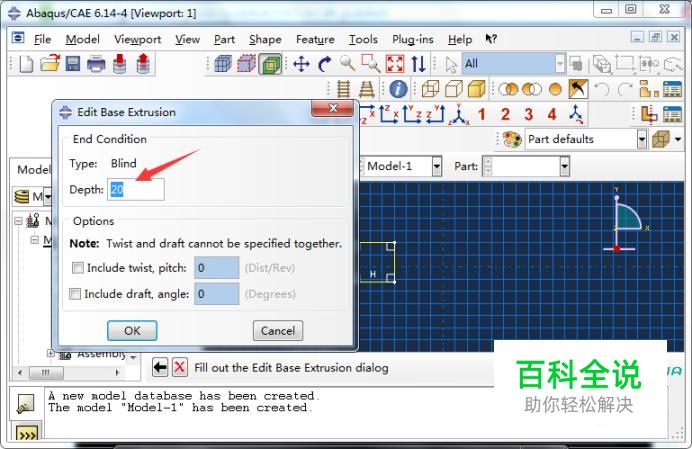

弹出对话框可以输入矩形拉伸的长度。
- 08

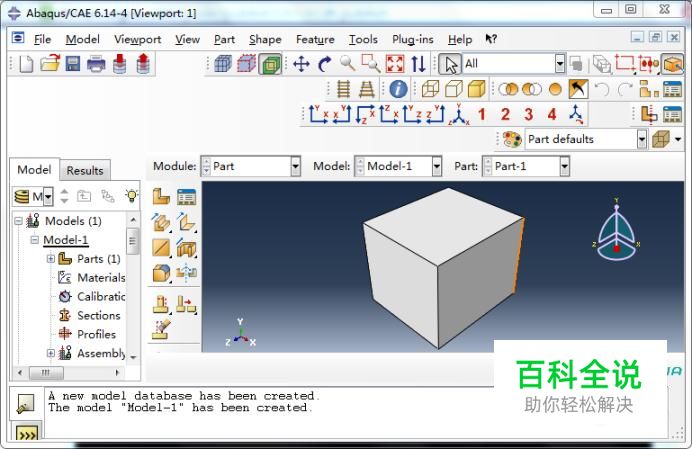

点击OK，出现如下图所示界面，生成一个Z方向深度为20的立方体。
