Abaqus如何通过拉伸方法建立一个壳体part？
Abaqus这个软件可以建立各种各样的part，包括实体part也包括壳体part，能够满足人们不同的建模需求，那么如何通过拉伸的方法建立一个壳体part呢？
操作方法
- 01

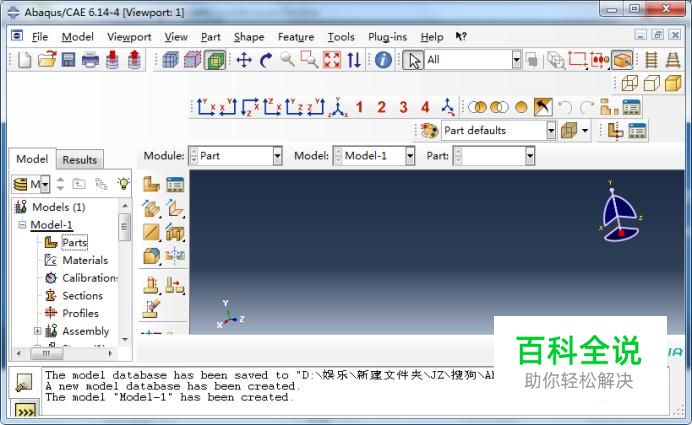

打开Abaqus 6-14新建一个model。
- 02

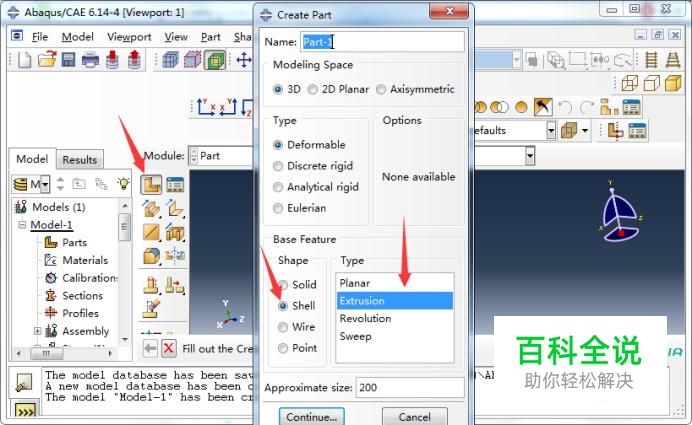

点击新建part图标，在基本属性位置选择part的类型为shell，建立的方法选择extrusion
- 03
点击continue进入到草图绘制界面。
- 04

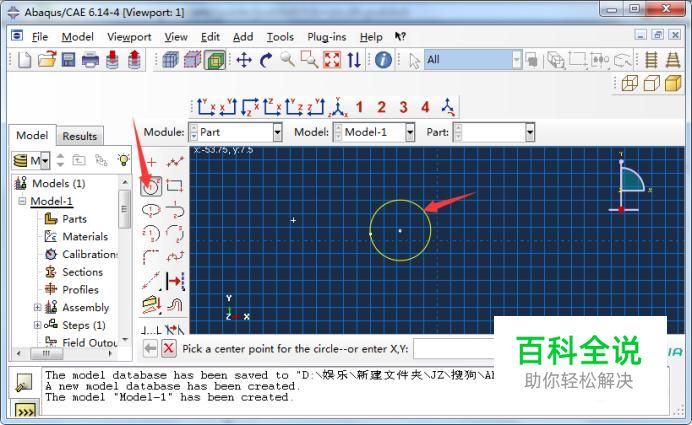

用绘图工具画出一个拉伸的基本图形，本次示例绘制一个圆形。
- 05

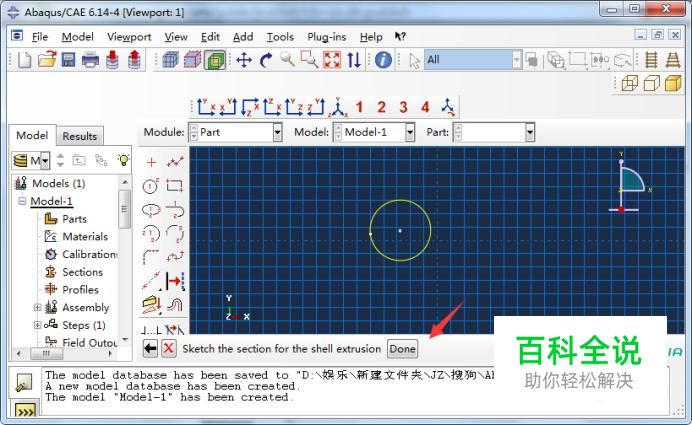

点击Done，确定完成草图绘制。
- 06

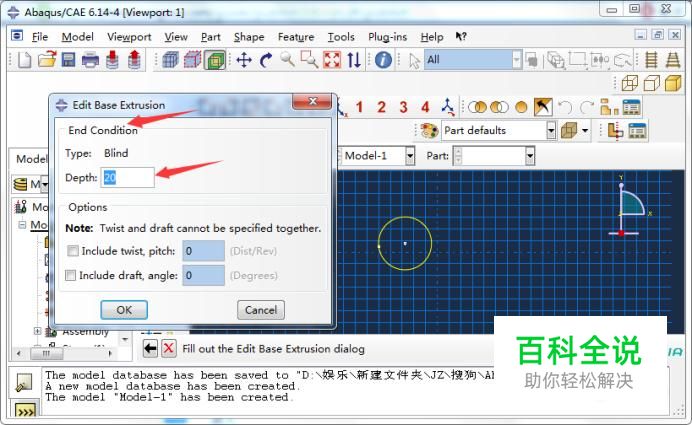

进入基本拉伸属性的设置框中，选择拉伸的深度。
- 07

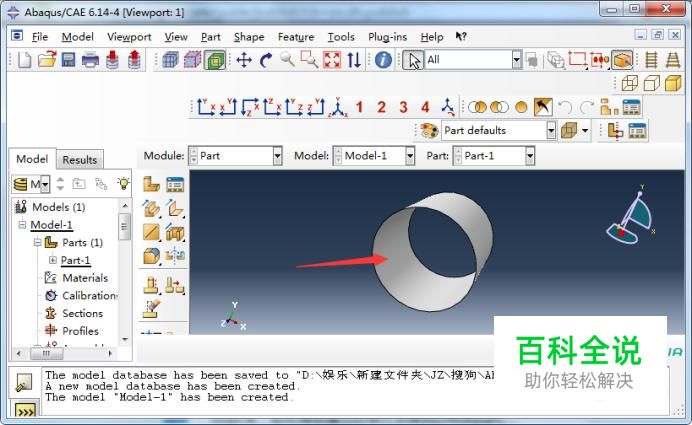

点击OK，即可得到通过拉伸方法建立的壳体part。
