CAD中如何使用填充功能

2024-04-09 11:47:38

在CAD中我们可以通过填充功能快速实现图案填充，现在就和小编一起看看如何使用填充功能吧。

方法一：

01

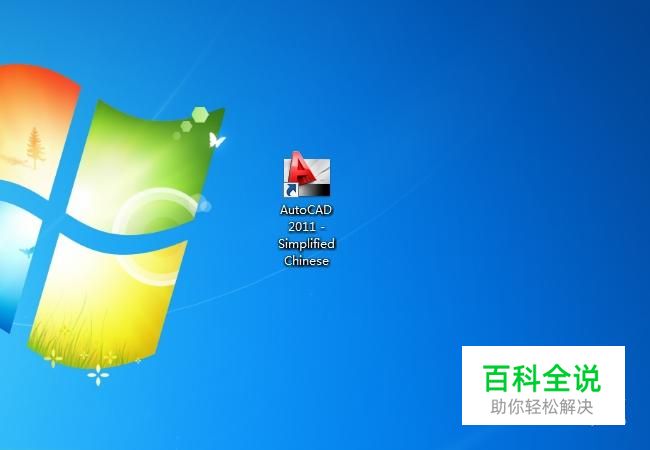

双击桌面图标运行CAD2011
02

填充是指对封闭图形的填充，现在我们先随意画一个封闭的圆，然后将该圆平分为两个半圆，如图所示：
03

英文状态下在命令栏中输入H按下空格键。
04

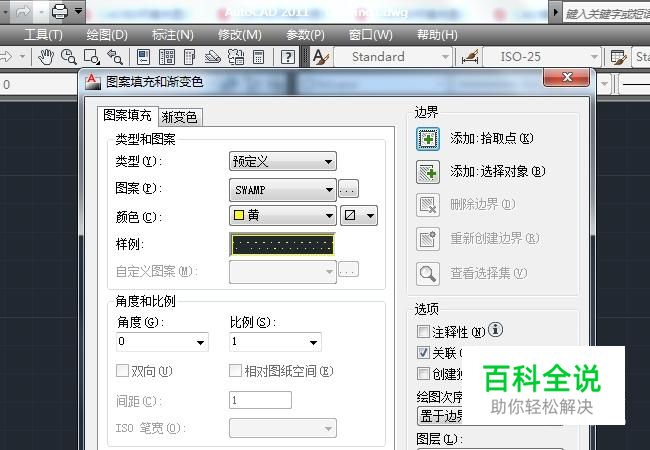

在弹出的对话框中“类型”可以选择为预定义，点击“样例”，在弹出的的对话框中，我们可以看到在“ISO”下有许多软件预定义好的图案，我们选择我们需要的图案“ISO11W100”，颜色选我们需要的“黄”色。
05

选择拾取点，在我们的封闭图形内部鼠标左键单击选取，连续按键盘键“enter”键两次，我们可以看到第一个封闭图形已经填充完成。
06

我们可以看到所填充的图案因为间距太小在不放大软件界面的情况下为一整块黄色，这是因为我们在选择图案的时候设置的比例为软件默认的1，现在双击填充图案，在界面左上角出现了一个属性对话框，我们下拉属性框，看到“比例”显示为“1”，现在将比例改为“12”，可以看到图案的间距变大了，这时图案的填充效果更加明显了。
07

同样的方法我们选择图例为“ANSI”下的“ANSI31”，将颜色选择为红色，比例改为12，我们可以看到另一个封闭图形也已经填充好了。
08

在实际操作中为了提高作图速度我们一般在命令栏输入命令，如果我们忘记快捷键可以使用菜单栏中的工具来作图。点击菜单栏的“绘图”在出现的下拉菜单中我们可以看到“图案填充（H...）”,选择“图案填充（H...）”后操作步骤如4、5、6。
