在CAD中如何添加自定义填充图案

2024-04-11 16:42:01

我们使用CAD绘制图纸时需要在绘制的图形里填充各式各样的图案，这就需要我们添加一些图案进来，下面一起来看看在CAD中如何添加自定义填充图案的吧。

操作方法

01

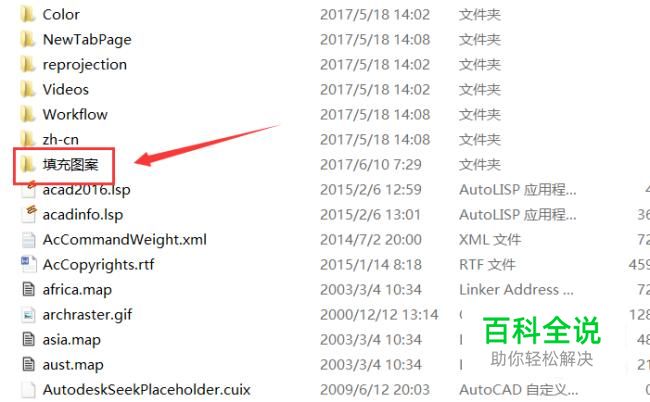

首先我们找到填充图案的文件夹，如图所示：
02

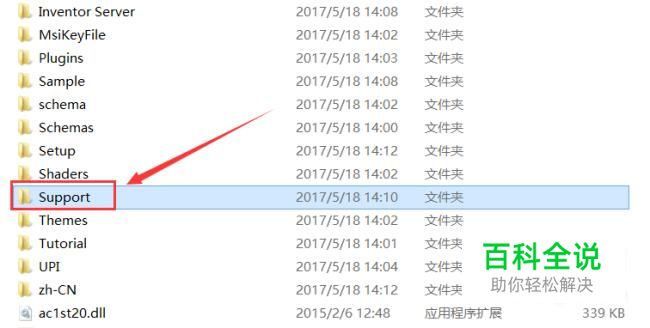

复制图案填充的文件夹，找到CAD安装目录里的support文件夹，如图所示：
03

将刚刚复制的图案填充文件夹粘贴到这个文件夹里，如图所示：
04

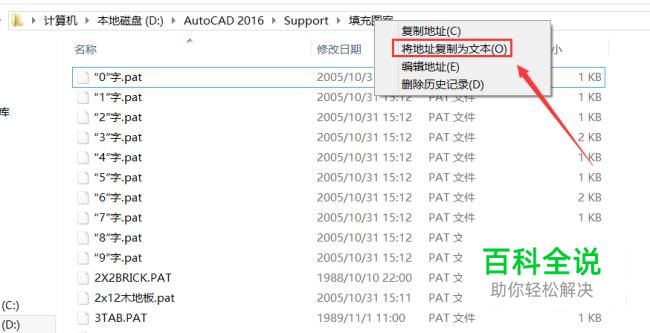

打开图案填充这个文件夹，然后在上面的路径里单击鼠标右键，在弹出的菜单里找到将地址复制为文本选项，如图所示：
05

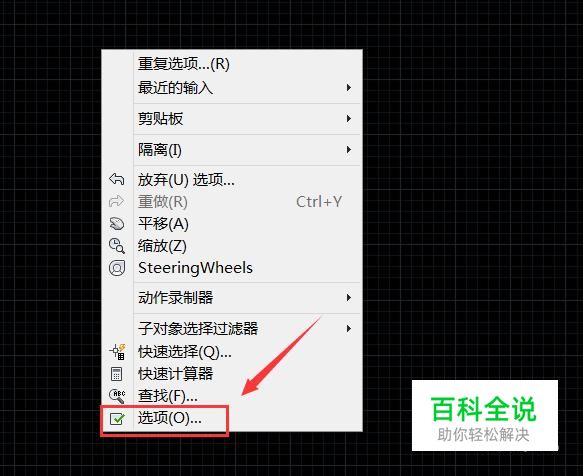

打开CAD这款软件，在工作区里单击鼠标右键找到选项选项，如图所示：
06

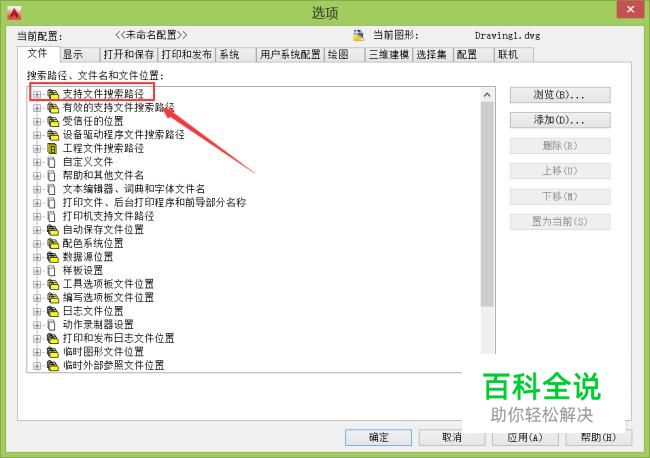

点击选项弹出选项对话框，在该对话框内文件选项，点击文件选项，在其内找到支持文件搜索路径选项，如图所示：
07

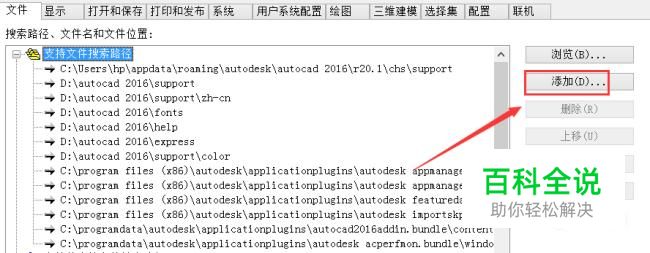

点击文件搜索路径选项，在右侧找到添加选项，如图所示：
08

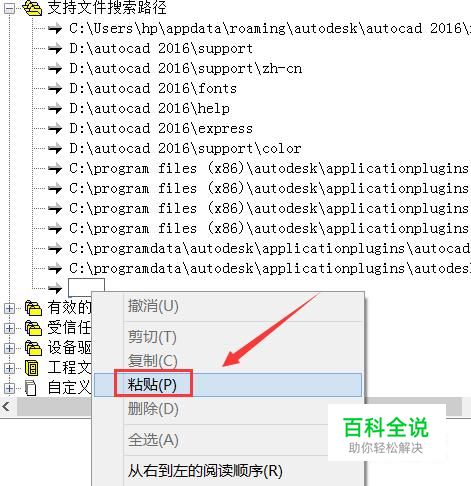

点击添加选项在文件搜索路径下面就创建了一个文件路径地址，点击鼠标右键找到粘贴选项，如图所示：
09

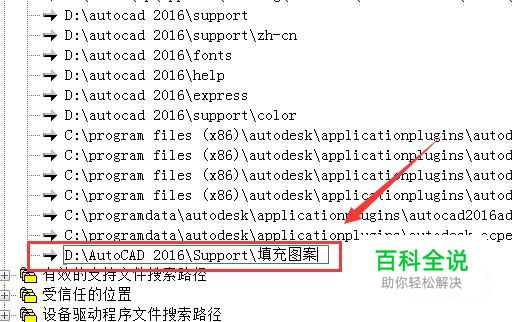

点击粘贴后，就将我们刚刚复制的路径粘贴过来了，如图所示：
10

设置完成后点击应用，关闭软件重新打开，在工具区里找到圆形工具，在绘图区里绘制一个圆形并在找到填充选项，如图所示：
11

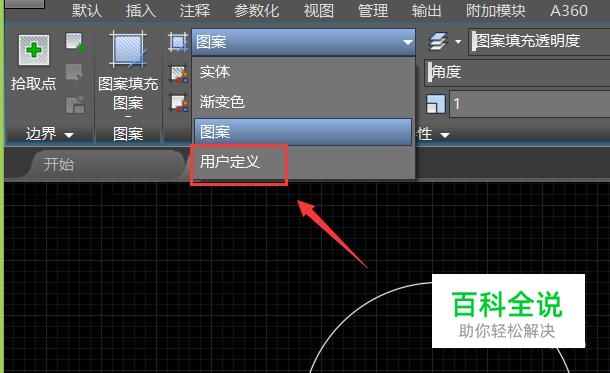

点击填充选项，进入填充设置操作区，在该界面内点击填充选择框在其下拉列表内找到用户定义选项，如图所示：
12

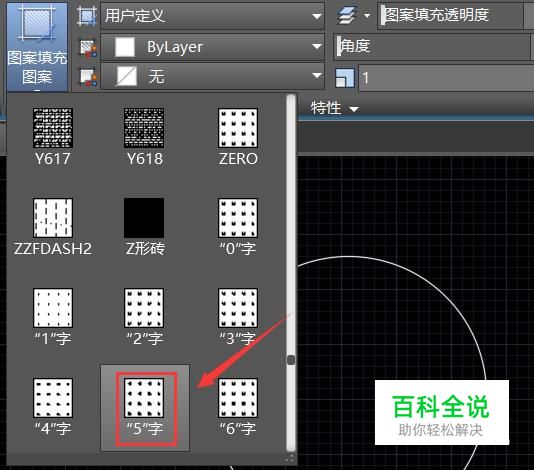

点击用户自定义，点击图案填充选项在其下拉列表里就出现了我们添加的填充图案了，如图所示：
13

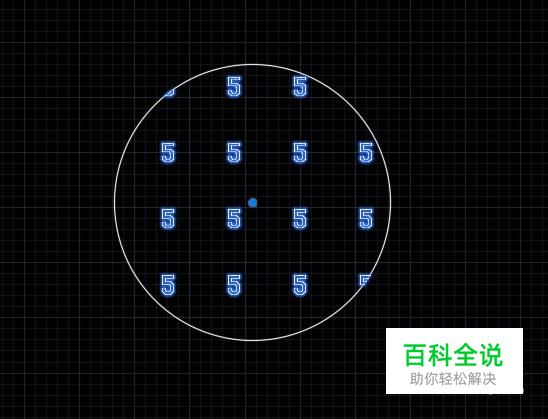

在其内找到一个图案，然后在绘制的圆形内点击就填充上了我们定义的图案了，如图所示：
