CAD图形该如何填充图案方法

2024-04-02 23:37:18

大家在使用CAD绘图的时候，经常会给图形进行填充图案。再绘画CAD图纸的时候，为了图形美化，我们会对一些图形进行填充。怎么样才能很好的填充图形、图案呢？接下来就为大家讲解一下cad图形该如何填充图案。

操作方法

01

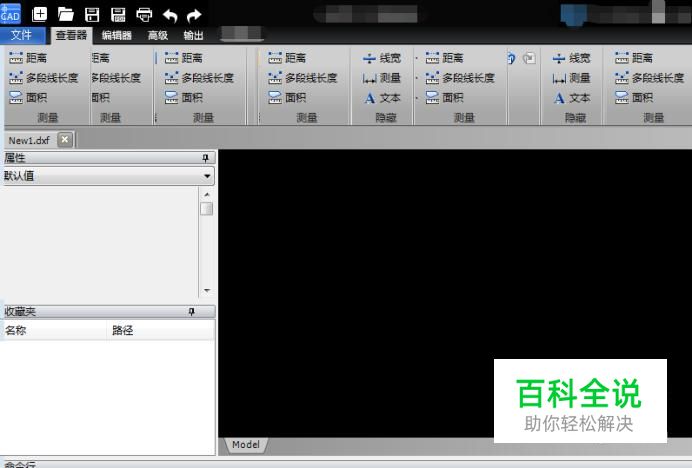

首先，我们打开迅捷CAD编辑器，进入到操作的页面，我们可以很清楚的看到左上方有查看器、编辑器、高级和输出等功能。
02

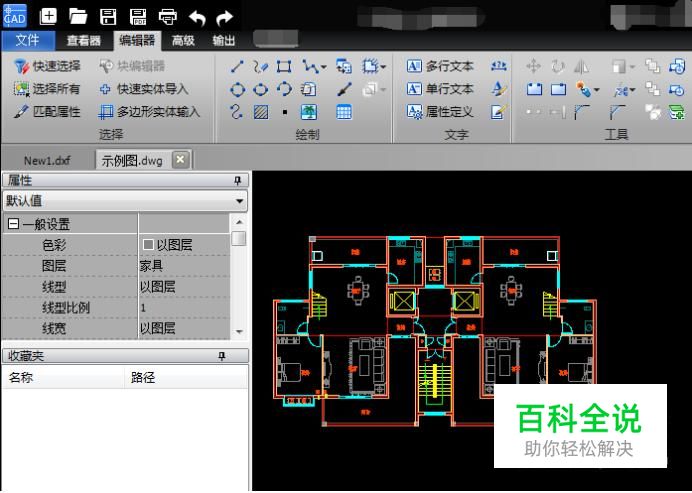

这时我们点击左上方的“编辑器”，然后编辑器的编辑功能都有展现，可以看到红色框中。
03

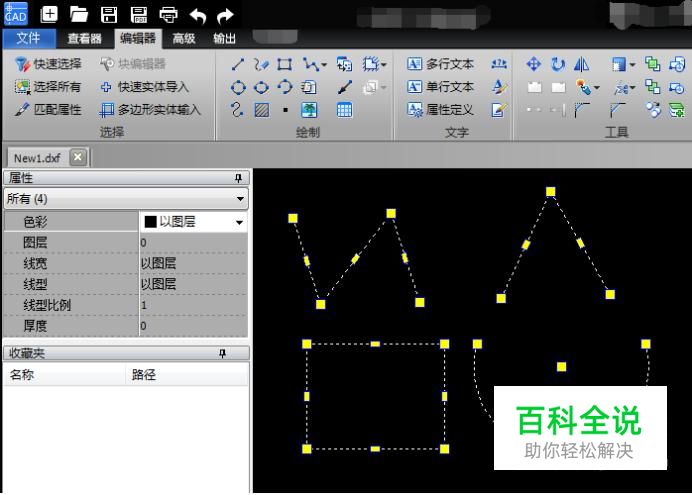

我们可以在编辑器中找到需要进行填充的图形并进行选择，也可以选择多个图形对象，图形可以封闭，也可以不封闭图形。
04

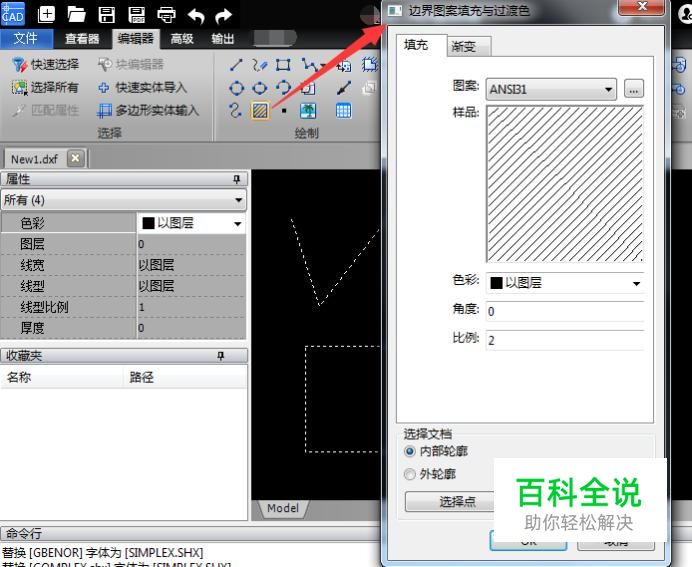

在编辑器的功能键中找到“图案”，打开“便捷图案填充于过渡色”窗口，接着在窗口中点击“填充”或者“渐变”，分辨对图案进行填充或者渐变色，下面以填充图案为例介绍。
05

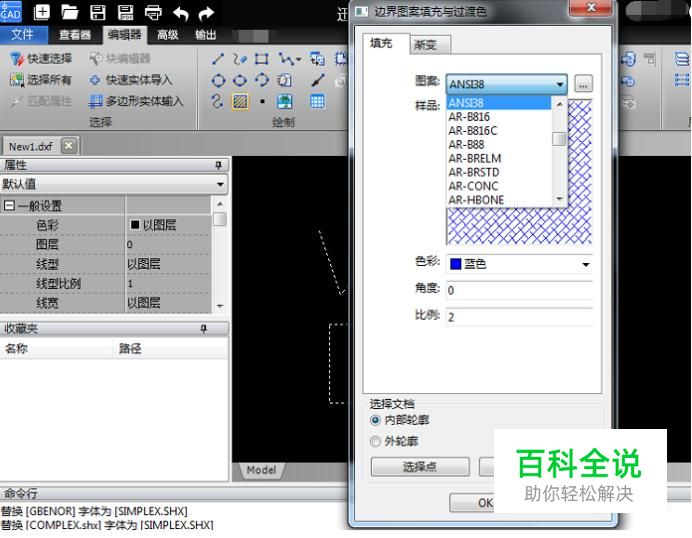

在填充的选项卡中，我们选择需要进行填充的图案类型，接着在样品中会显示选择图案的预览效果。根据自己的需要，可以分别对填充图案的色彩、教徒等属性进行设置。
06

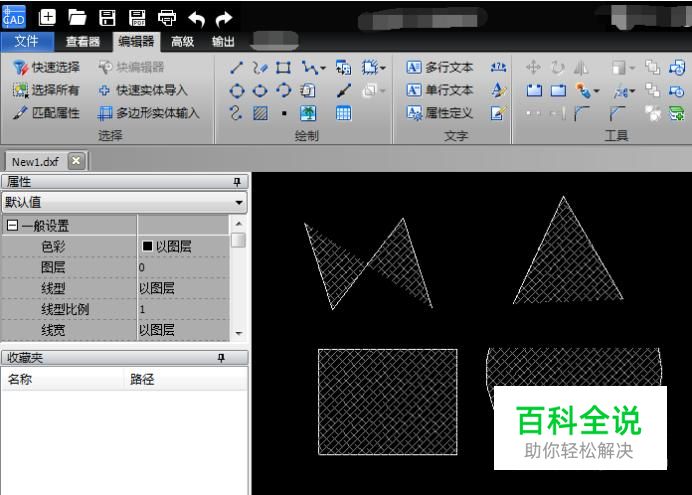

所有的设置完成以后，我们就可以点击“OK”键了，图形填充以后，点击左上角的“文件”，选择保存位置保存就可以了。
