MCGS模拟设备的连接
MCGS模拟设备的连接
操作方法
- 01新建窗口,并将窗口选为启动动画
- 02通过插入元器件,添加这几个元器件
- 03再添加三个流动块,将元器件连接起来,然后点击转换成位图变成如图所示的样子
- 04通过标签,对各元器件进行说明
- 05添加五个对象:水泵,调节阀,出水阀-开关型,液位1,液位2-数值型
- 06再定义一个组对象
- 07然后进行动画连接
- 08设备连接
- 09策略脚本编写
 赞 (0)
                        MCGS模拟设备的连接
新建窗口,并将窗口选为启动动画
通过插入元器件,添加这几个元器件

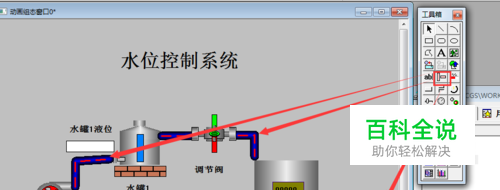

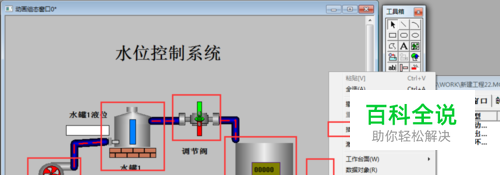

再添加三个流动块,将元器件连接起来,然后点击转换成位图变成如图所示的样子

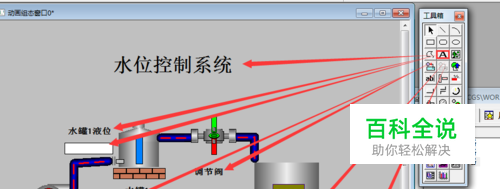

通过标签,对各元器件进行说明

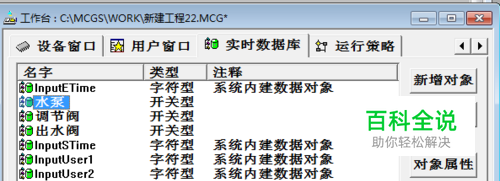

添加五个对象:水泵,调节阀,出水阀-开关型,液位1,液位2-数值型

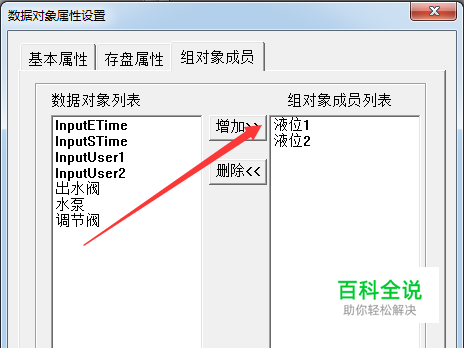

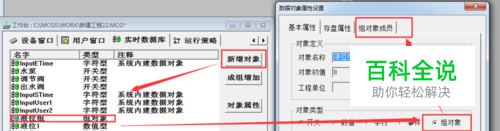

再定义一个组对象

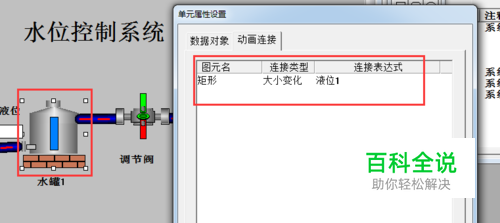

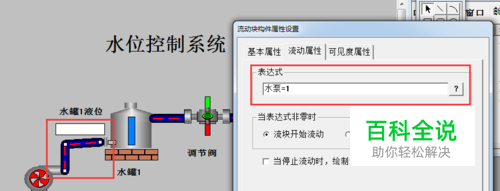

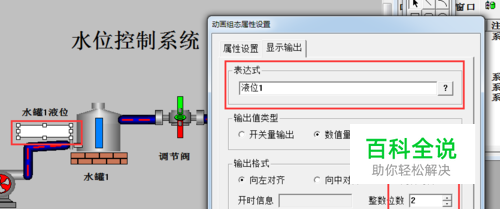

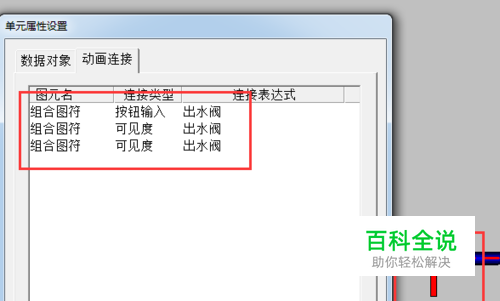

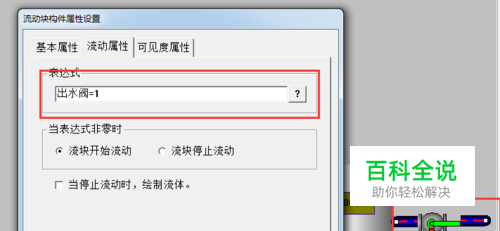

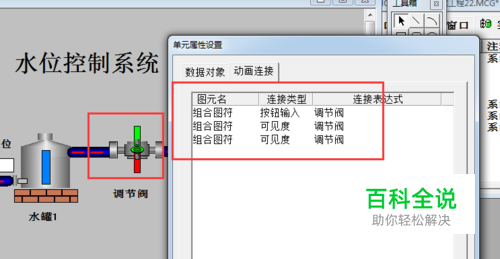

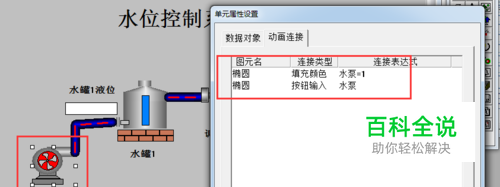

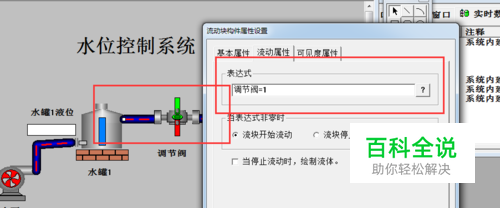

然后进行动画连接

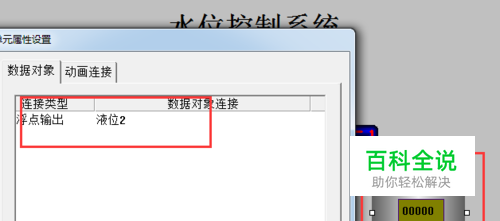

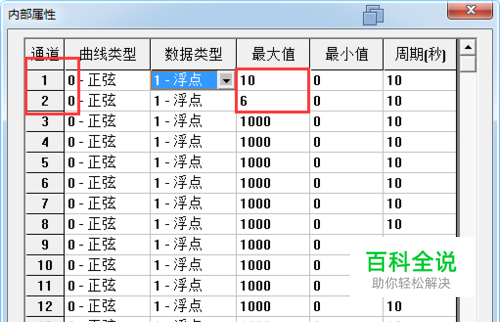

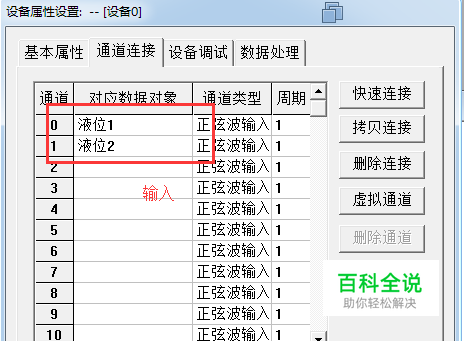

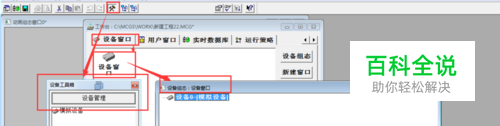

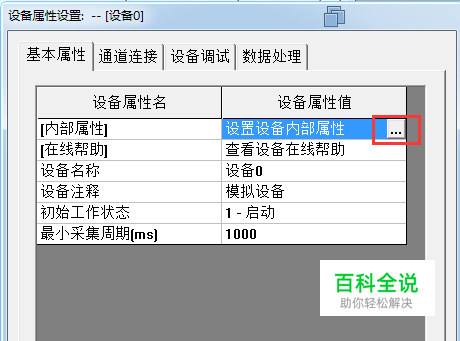

设备连接

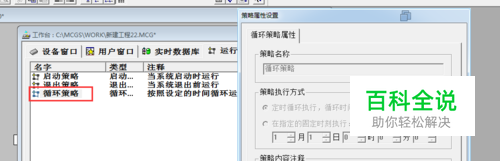

策略脚本编写
