Maya模型的几种倒角方式

在制作Maya模型时，我们经常要用到倒角操作，可以使模型边缘更柔和更圆滑，也可以避免渲染时出现我们不想要的尖锐棱角。

方法一：倒角（Bevel）

  • 01

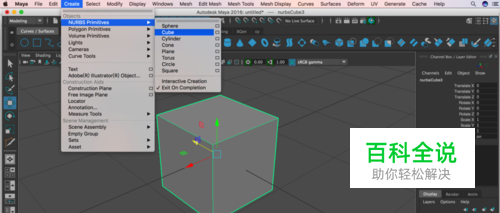

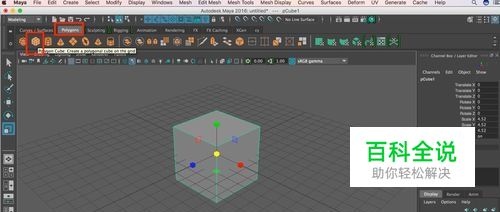

    首先建立一个多边形（polygon）模型，以立方体（cube）为例。可以在工具栏上直接点击立方体创建，也可以在“创建”下拉菜单下创建多边形。 步骤：“创建-多边形-立方体” 【Creat-Polygon Primitives-Cube】

  • 02

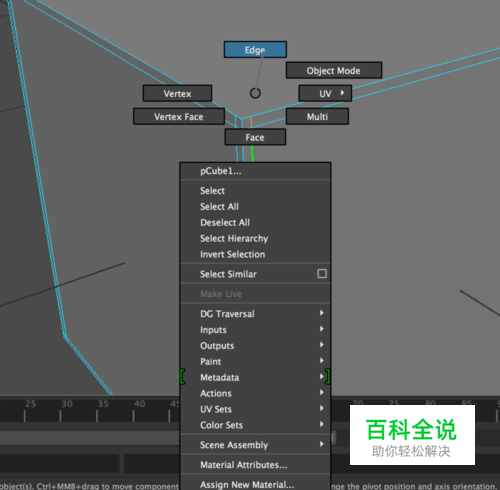

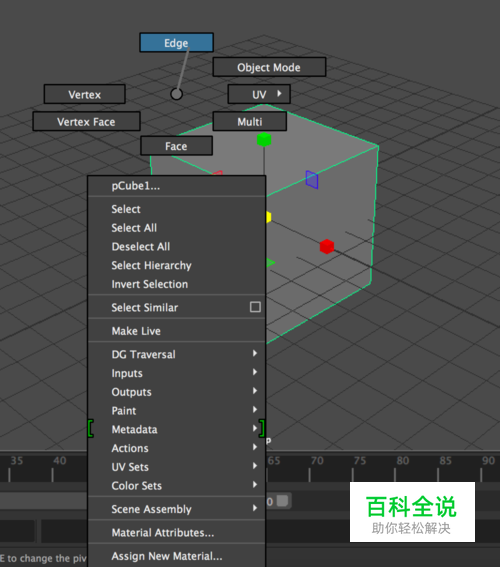

    点击模型，在模型上右键显示模型的边（Edge），选择需要倒角的边线。

  • 03

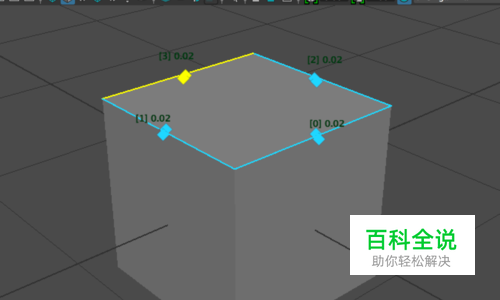

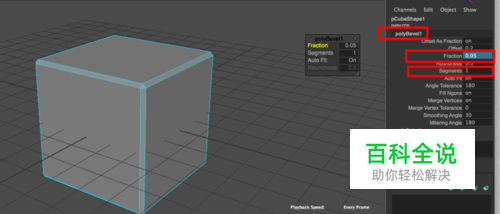

    执行倒角命令。 步骤：“编辑网格-倒角” 【Edit Mesh-Bevel】 通过右侧属性栏的的分数（Fraction）和分段数（Segment）来调整倒角效果。

  • 04

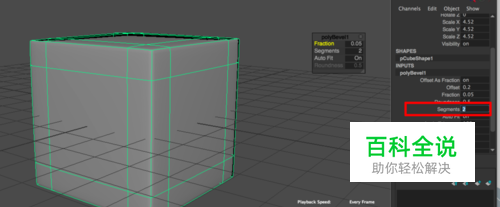

    以分段数（Segment）分别为1和2时候的平滑效果为例，根据自己的模型需要进行调整。可以看出，分段数数值越大，模型棱角越分明。

  • 05

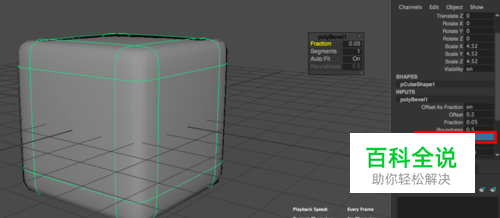

    倒角完成。

方法二：插入循环线

  • 01

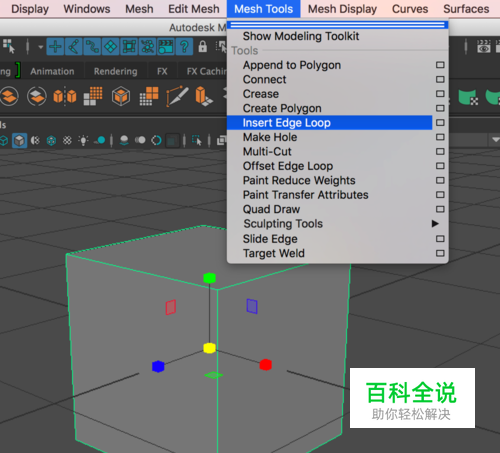

    创建一个多边形（Polygon）模型，在网格工具菜单下找到插入循环线命令，在需要倒角的边线附近插入循环线。 步骤：“网格工具-插入循环线” 【Mesh Tool-Insert Edge Loop】

  • 02

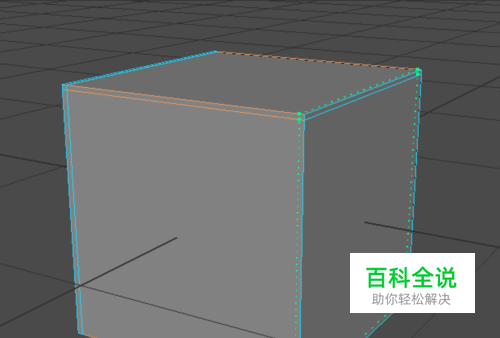

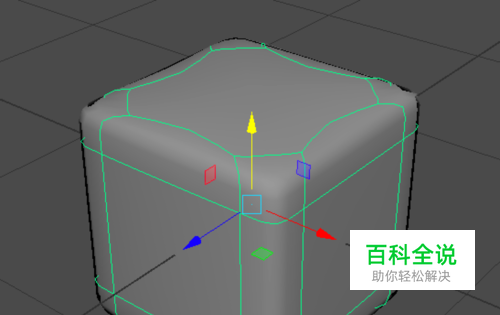

    完成以后按“3”键查看倒角后的平滑效果

  • 03

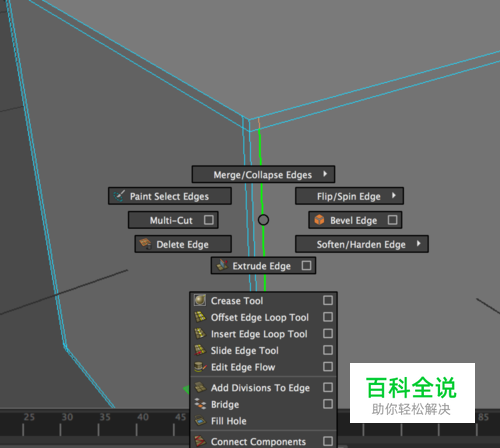

    如果倒角过程中出现多余的边线，影响倒角整体效果，可以将多余的线删除。 步骤：“选中模型右键显示边（Edge）-选择多余的边线-按shift加右键删除。” 需要注意的是用Delete键也可以直接删除多余的线，但是将会留下可编辑的顶点，影响后续操作。 而这种方法会将该线段所包含的点元素也一并删除，更方便于后续操作。

  • 04

    完成以后按“3”键查看倒角后的平滑效果

方法三：圆化工具（Round Tool）

  • 01

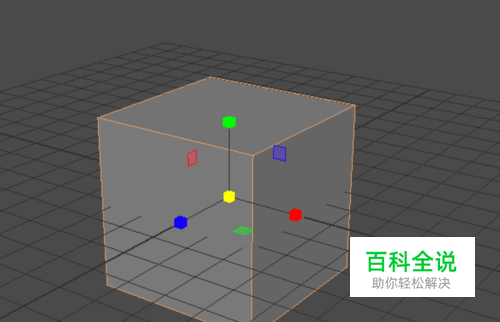

    此种方法适用于NURBS模型，效果类似于多边形模型的倒角（Bevel）。 首先建立一个NURBS模型，方法与多边形建模相同。

  • 02

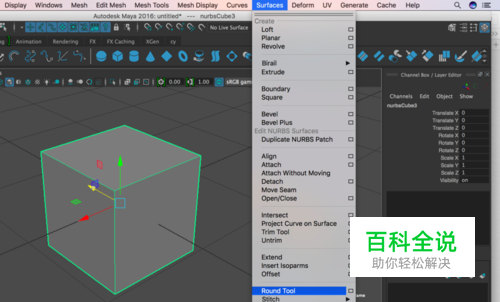

    在曲面菜单下找到圆角工具。此时鼠标光标变成白色小三角形。 步骤：“曲面-圆角工具” 【Surfaces-Round Tool】

  • 03

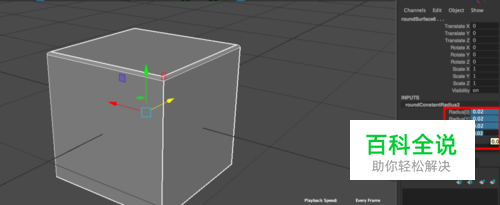

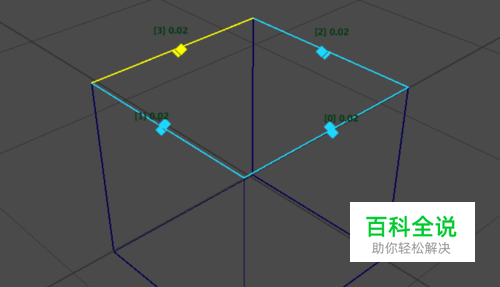

    为了方便操作，按下“4”键显示线框，框选需要进行倒角操作的边线。然后回车，完成倒角。可以在右侧属性栏里修改圆化半径（Radius），来调整倒角效果。

  • 04

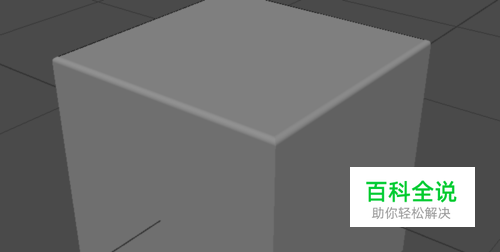

    得到最终倒角效果。
