cad图纸的面积怎么测量

在查看像建筑这类的cad图纸文件的时候，是需要了解各个图形的面积的，如果图纸上又未做标记的话怎样可以快速测量某个图形的面积呢？

操作方法

  • 01

    先在cad编辑器中打开cad图纸文件，打开图纸后可以在编辑区查看图纸。

  • 02

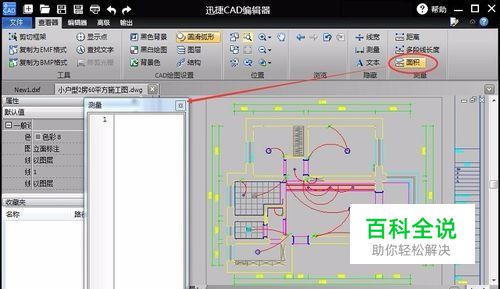

    将图纸调至合适大小，显示要进行测量的区域，然后在查看器面板的测量工具中选择“面积”工具，就会弹出测量面板。

  • 03

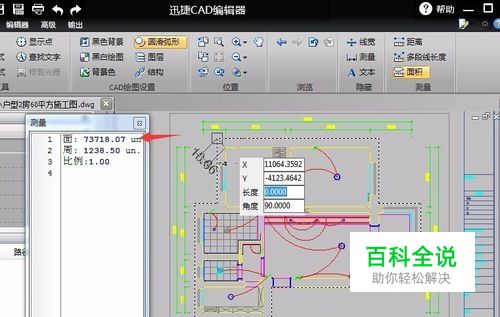

    然后在图纸中依次点击需要测量的图形的几个顶点，直到形成封闭图形后，就可以在测量面板中看到“面、周、比例”这个几个数据，其中的面也就是测量图形的面积。

  • 04

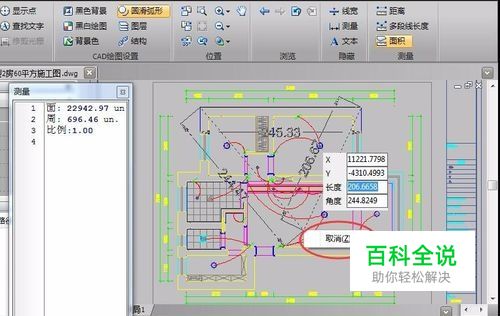

    测量后可以右击，选择“取消”即可，然后进行下一个图形的面积测量。如果要取消面积测量，可以再次点击“面积”按钮。
