CAD转换成多段线

多线图形相比于直线、曲线图形更容易操作，那么如何把直线、曲线图形转换为多线图形呢？我们今天一起学习一下。

操作方法

  • 01

    如图是由直线、曲线组成的不规则图形，接下来我们把这些直线、曲线变成多段线。

  • 02

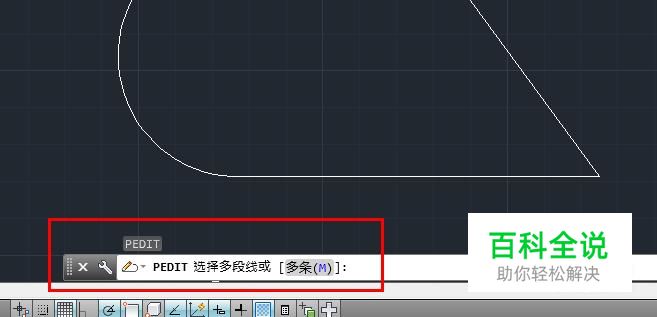

    我们在命令栏中输入“pe”命令，按回车键。命令栏改变如下：

  • 03

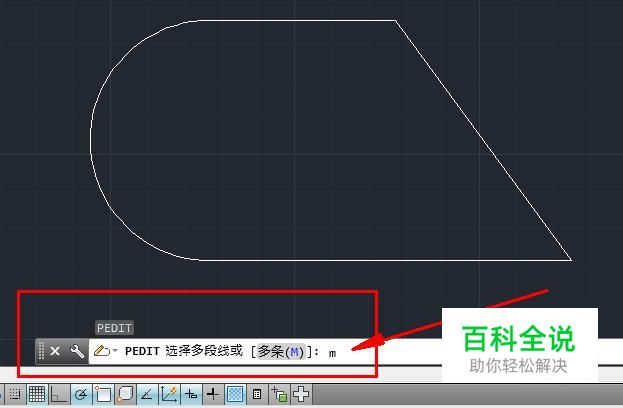

    我们继续在命令栏中输入“m”，按回车键。

  • 04

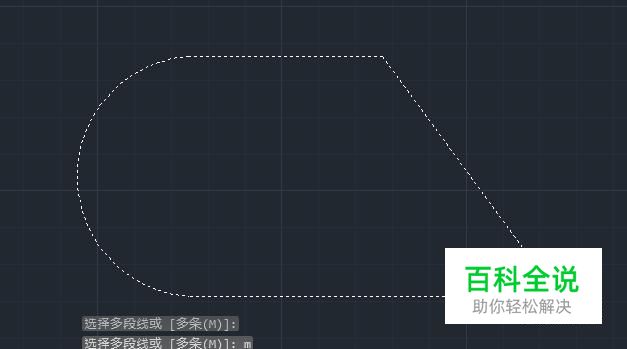

    出现如下界面，我们选择全部直线、曲线。

  • 05

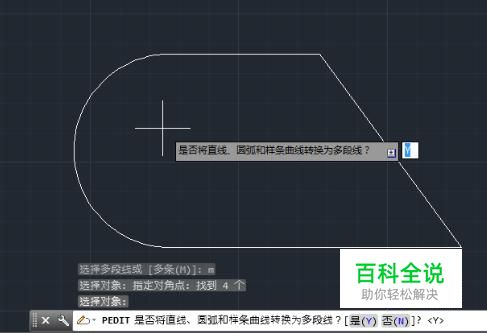

    点击鼠标右键，出现如下界面。点击回车键。

  • 06

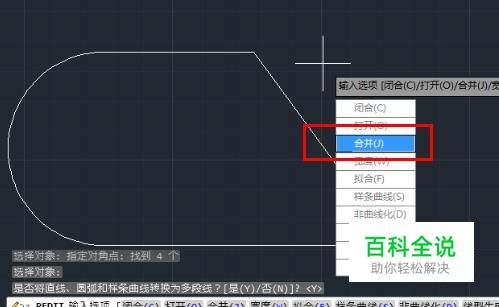

    选择“合并”。

  • 07

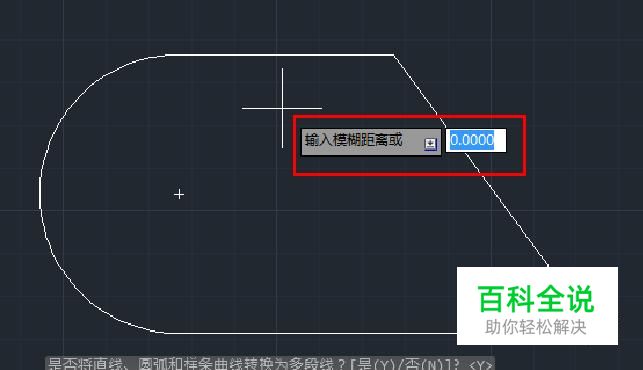

    模糊数据输入“0.0000”，按两次回车键，记住，是两次哦！

  • 08

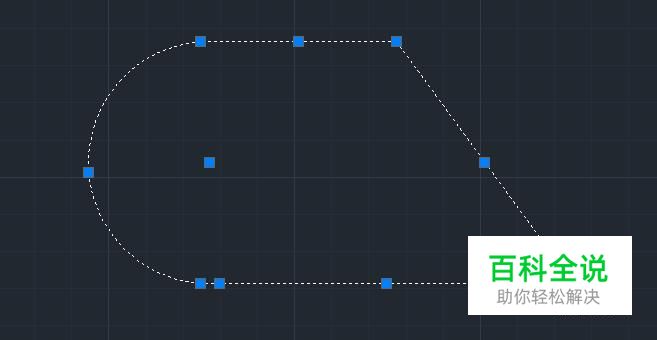

    转换完毕，如图为转换完的多线图形。
