cad圆弧转多段线的方法

今天，我将给大家讲解如何用FastDWG软件将cad中的圆弧转成多段线，具体方法，请看下面

操作方法

  • 01

    必须先下载好FastDWG软件，并且安装好这个FastDWG软件；

  • 02

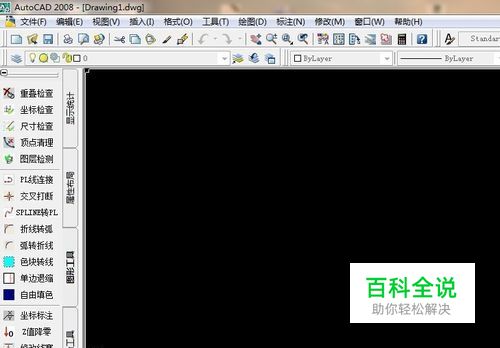

    因为FastDWG支持AutoCAD2004-2014，所以打开AutoCAD任何一个版本都可以

  • 03

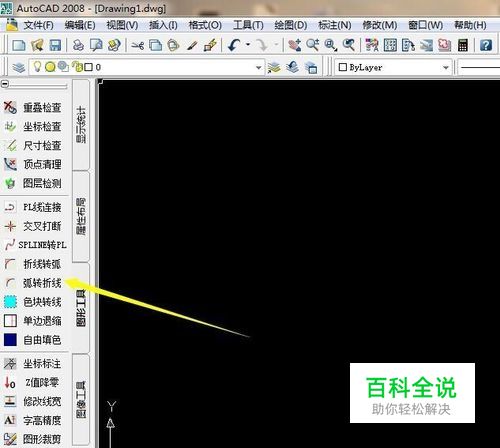

    鼠标点击“图形工具”面板，再找到“弧转折线”菜单

  • 04

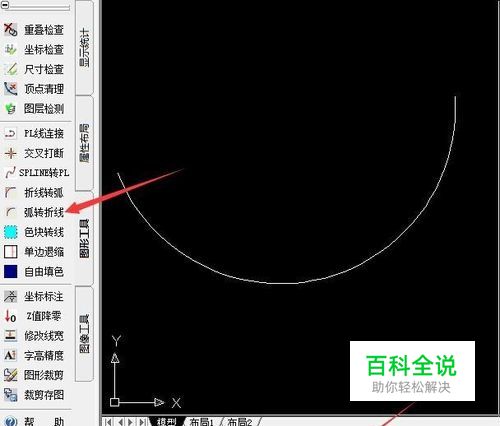

    鼠标点击“弧转折线”菜单，再根据命令行提示，选择需要转换的含圆弧多段线，再在命令行提示： 输入圆弧段圆周等份数<36>: 直接回车

  • 05

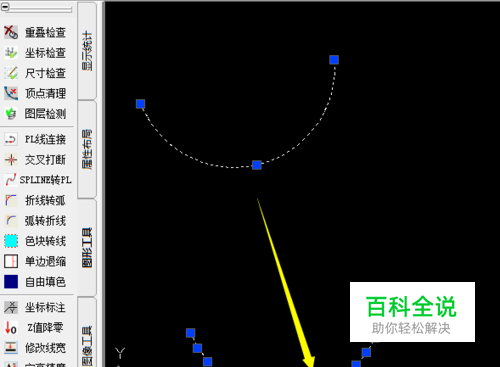

    转换成功的圆弧就是多段线了。
