CAD中的双点划线如何绘制?

在制图标准中,假想的轮廓线需要用双点划线来表示,那么CAD中的双点划线如何绘制呢?下面就让小编来告诉大家具体的操作吧,希望对大家有所帮助。

操作方法

  • 01

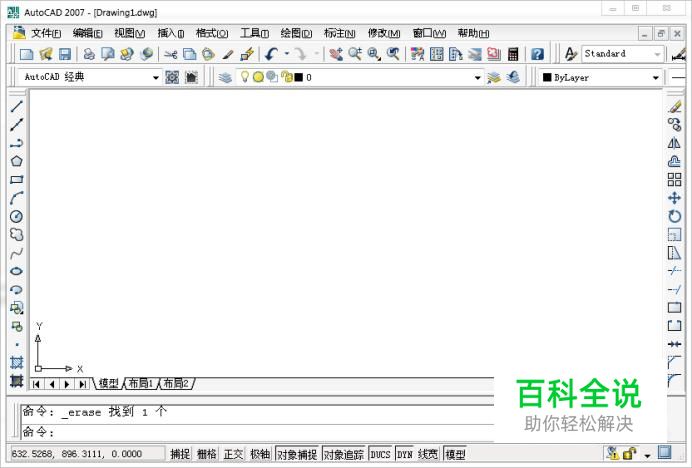

    首先打开CAD软件,操作界面如图所示。

  • 02

    点击格式工具栏的图层,如图所示。

  • 03

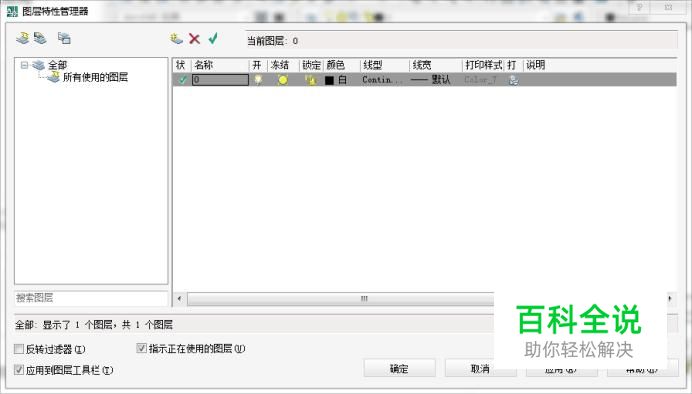

    打开图层后的界面如图所示。

  • 04

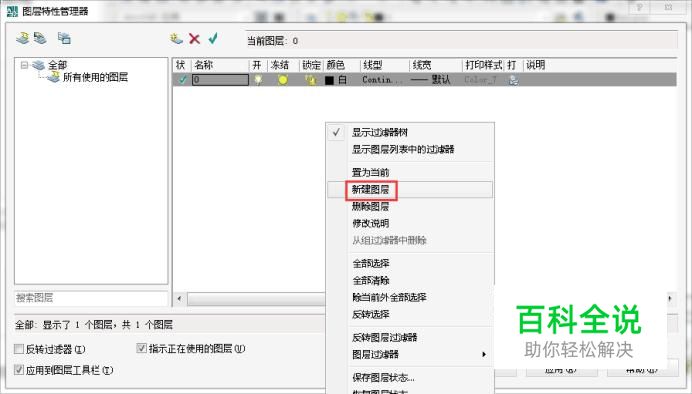

    在界面下方空白处点击右键,选择“新建图层”,如图所示。

  • 05

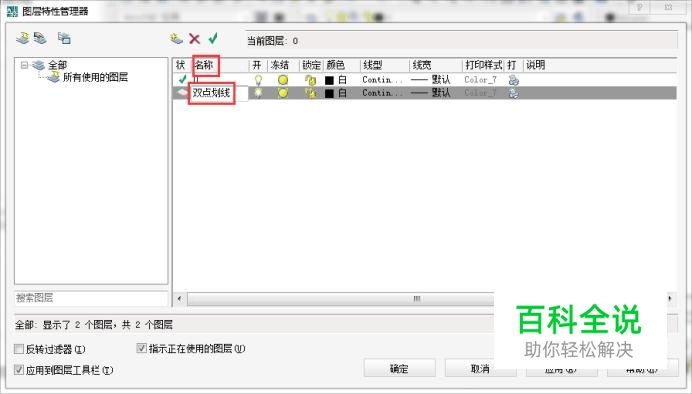

    把新建图层的名称改为“双点划线”,如图所示。

  • 06

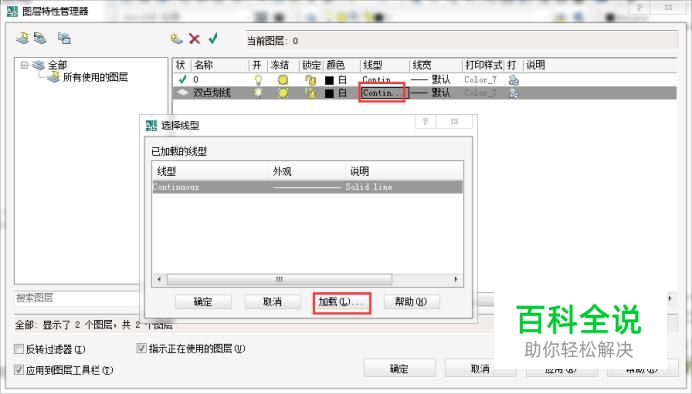

    点击双点划线的线型,出现界面后点击“加载”,如图所示。

  • 07

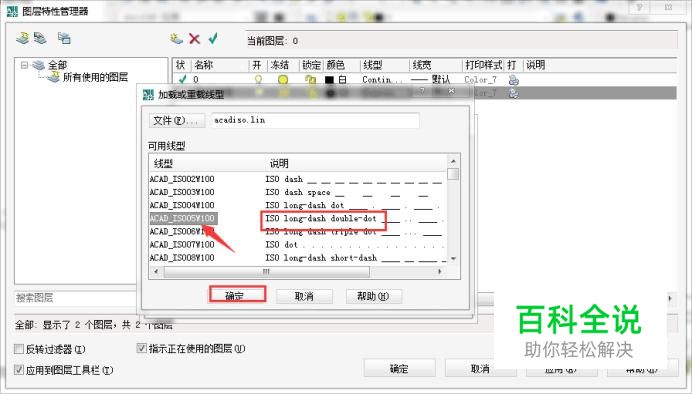

    选择“long dash double dot”(即双点划线),点击确定,如图所示。

  • 08

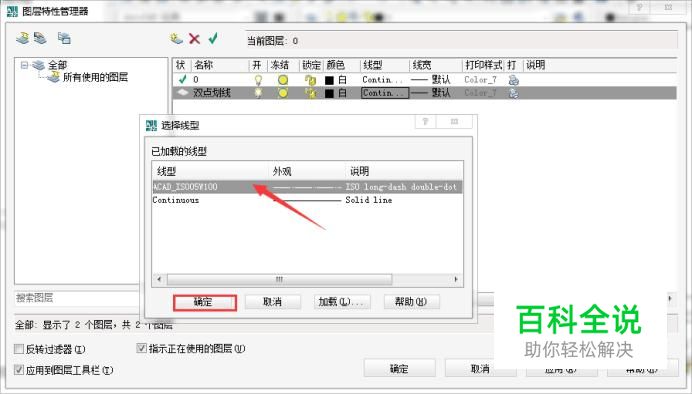

    然后选择“long dash double dot”,点击确定即可加载,如图所示。

  • 09

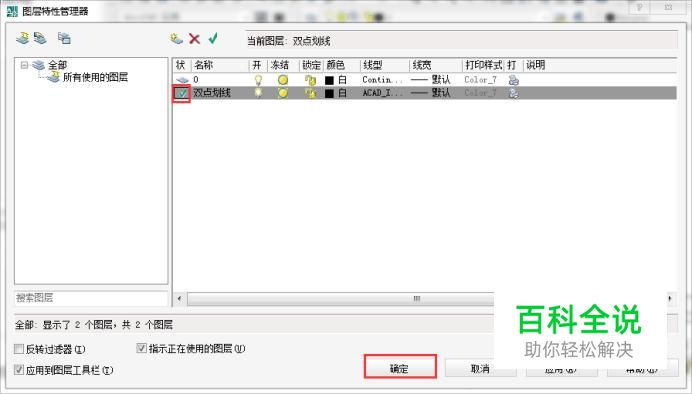

    然后把双点划线置为当前图层,点击确定即可保存,如图所示。

  • 10

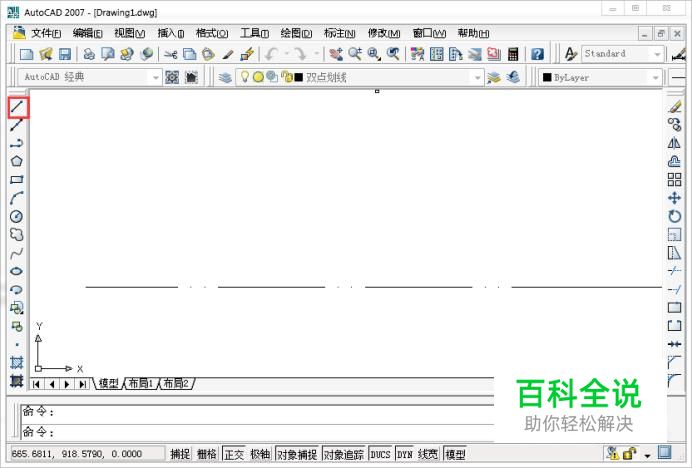

    使用直线指令画出一条双点划线,如图所示。
