CAD中，双点划线之间的点显示不出来怎么办？

2024-03-23 06:53:10

在CAD绘图过程中，对于初学者来说，可能会疑惑自己设置的线型明明是双点划线，但画出来的却是实线，中间的点无法显示。这时候应该怎么办呢？其具体操作步骤如下：

操作方法

01

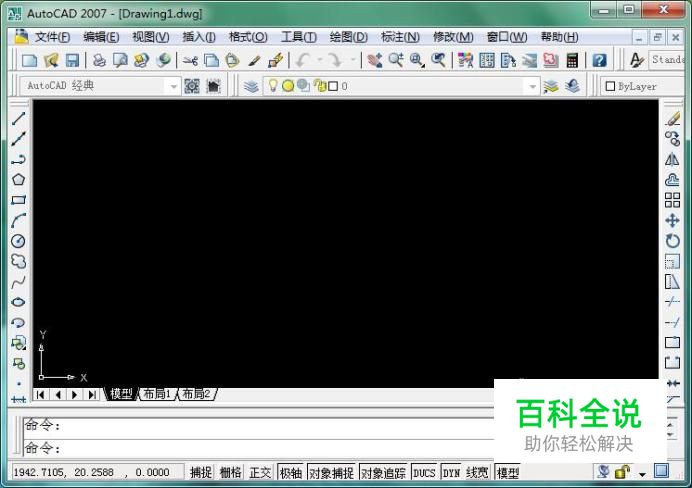

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

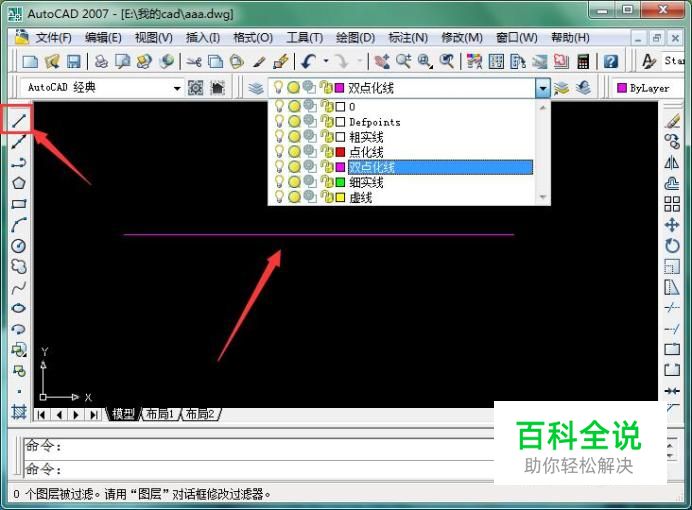

进入绘图界面后，在“图层特性管理器”中选择双点划线图层，然后利用绘图工具栏中的“直线”工具绘制一条直线，可以发现双点划线中间的点并没有显示出来，如图所示：
03

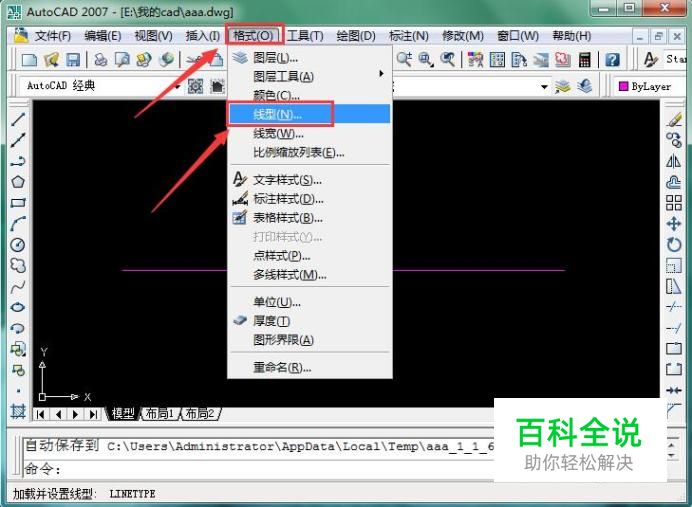

在上方菜单栏中点击打开“格式”选项，在其子菜单栏中找到“线型”选项，鼠标左键点击打开，如图所示：
04

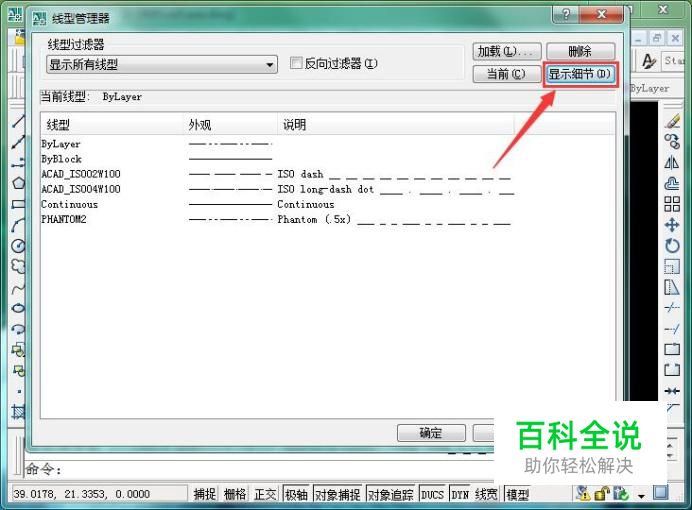

在新弹出的对话框中右上角位置处点击打开“显示细节”选项（如果出现的是“隐藏细节”说明已经打开），如图所示：
05

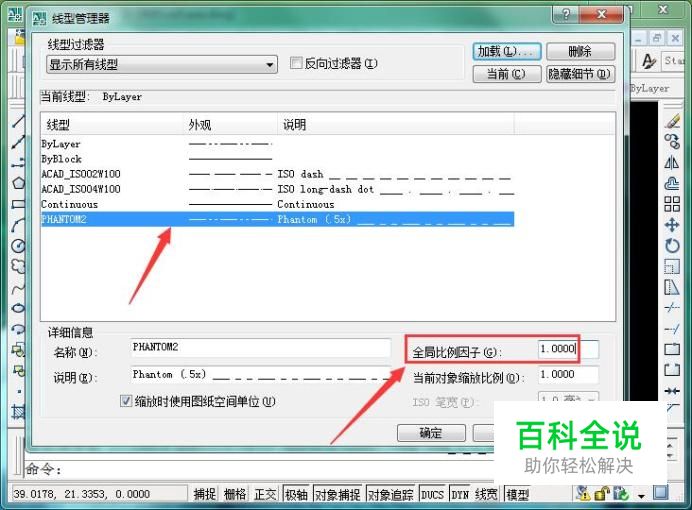

然后在里面线型中找到“双点划线”线型，点击确认，然后在右下方位置处找到“全局比例因子”选项，如图所示：
06

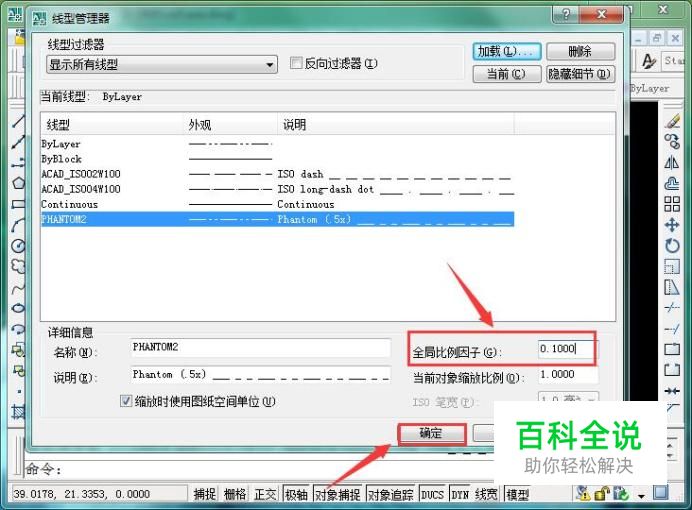

系统默认的“全局比例因子”为“1”，然后适当调小里面的数值，这里将其调整我“0.1”为例说明，调整后，点击下方确认选项，如图所示：
07

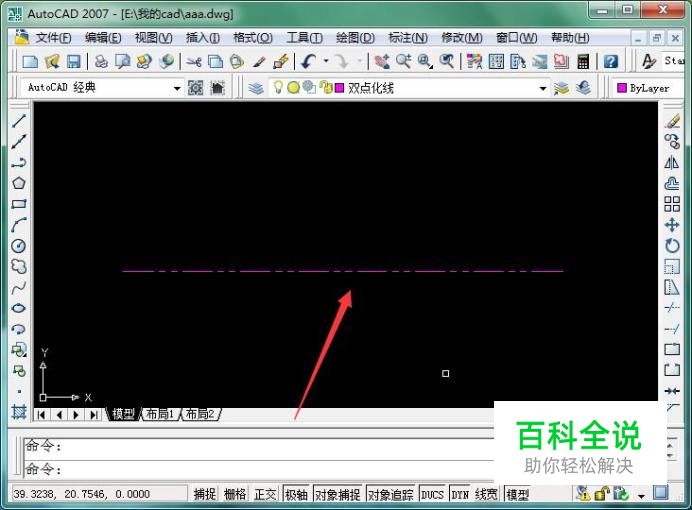

返回到主界面，可以发现双点划线之间的点就显示出来了（如果需要调整点和线之间的间距，仍然是调整“全局比例因子”的数值即可），操作完成，如图所示：

操作方法2

01

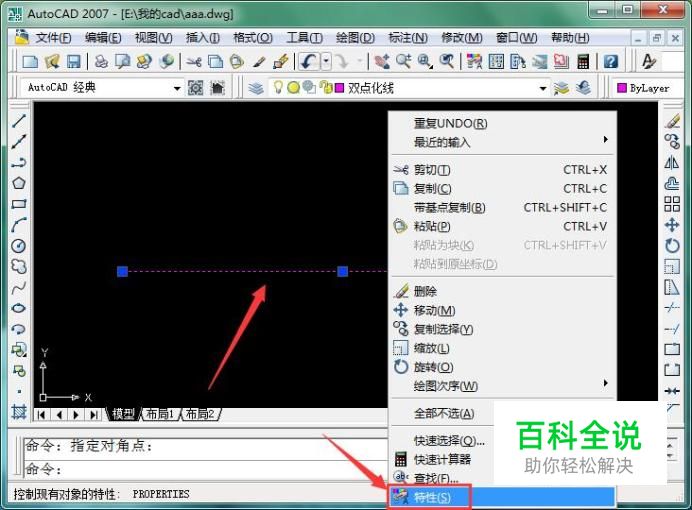

首先鼠标左键点击选择该直线，点击鼠标右键，在菜单栏中找到“特性”选项，点击打开，如图所示：
02

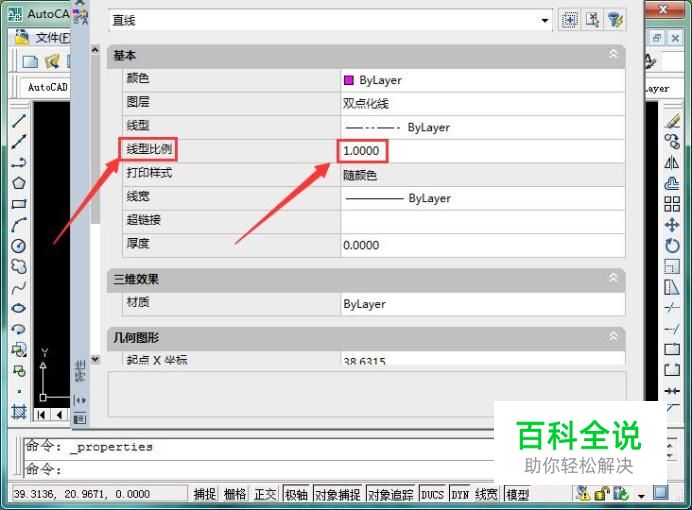

在新弹出的对话框中找到“线型比例”选项，可以看到系统默认的“线型比例”数值为1，如图所示：
03

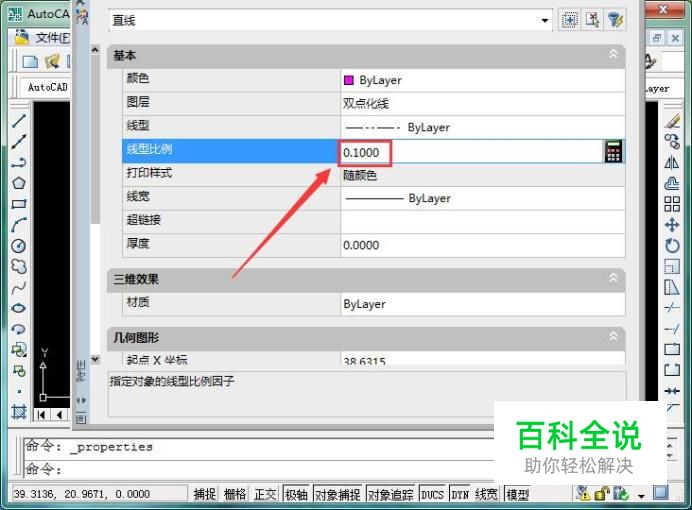

修改里面“线型比例”数值，这里将其修改为“0.1”为例说明，如图所示：
04

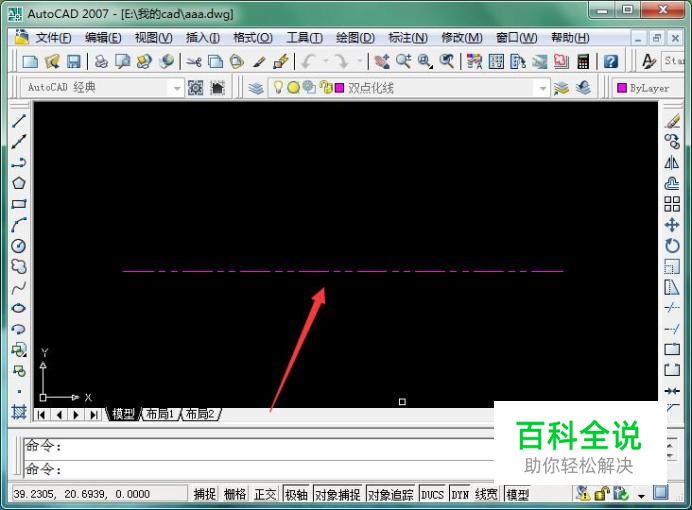

修改完线型比例数值后，关掉对话框，返回到主界面，可以看到双点划线中的点就显示出来了，操作完成，如图所示：
