最近搞多声道，涉及realtek的控制台，所以先把这个搞定！
我的realtek声卡是集成在技嘉B85M-D3H上的ALC892。
文档：ALC892 DATASHEET - 7.1 + 2 Channel HD Audio Codec
首页 > 产品信息 > Computer Peripheral ICs > PC Audio Codecs > High Definition Audio Codecs > 8-Channel > ALC892
在二周目对比、参考了下文档的内容~

操作方法

01

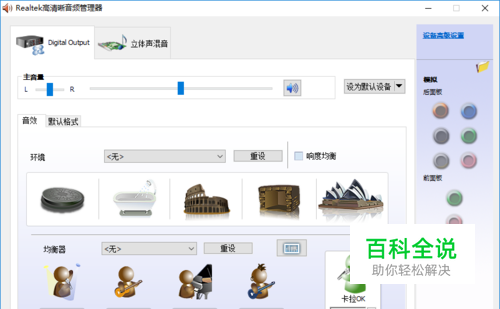

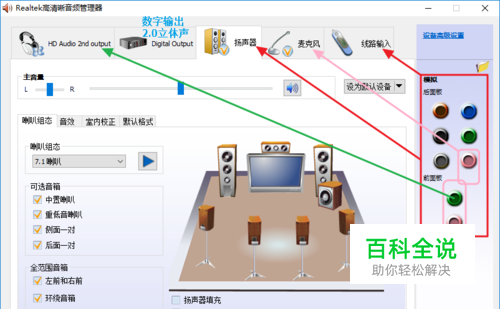

全功能开启！因为框框的空间不足，所以给立体声混音一个单独特写~
02

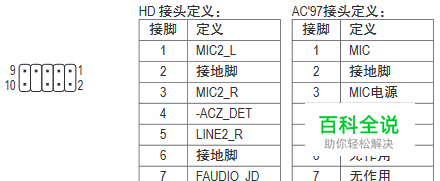

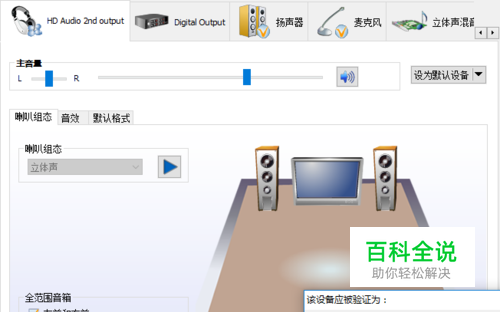

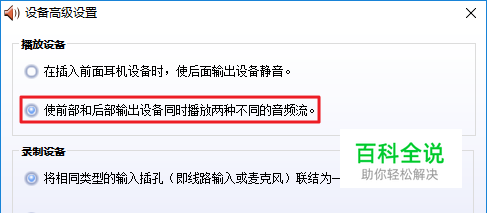

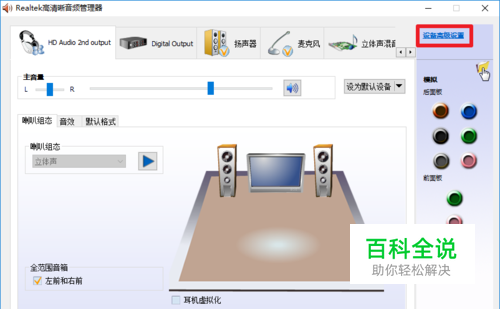

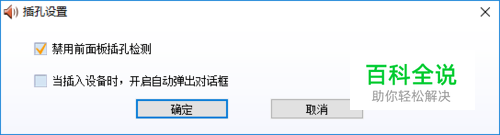

右上角点击设备高级设置，选择：使前部和后部输出设备同时播放两种不同的音频流。点击设备高级设置下面的文件夹图标，选择：禁用前面板插孔检测。开启HD Audio 2nd output，可以当作第二个声卡（音频通道）。与后面板输出不同之处是仅有立体声输出，而且不能被立体声混音。因为有的机箱偷工减料，这些机箱不会自动检测到前面板是否插入。前面板音频线不全，主板上的前面板音频插座有9个插针，而缩水机箱设置只有四条线连接前面板，仅能支持双声道输出和单声道麦克风输入。
03

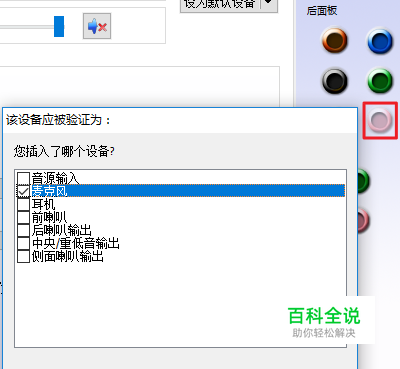

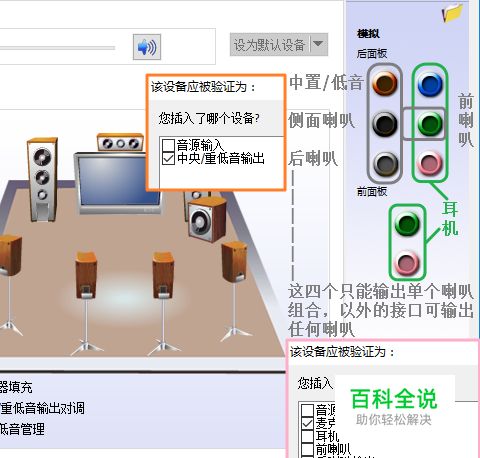

后面板仅有右下角插口显示麦克风输入，主板视角是右下角，机箱视角是左下角。有的麦克风没有电池和电源供电，而是从麦克风插口取电，刚才测试了下手中的一个桌面摄像头上的麦克风（USB-摄像头、3.5插口-麦克风、两者独立），他就是这种。这类麦克风仅能在麦克风输入模式下输入声音，而音源输入下是无法工作的。而拥有自己电源供电的麦克风，自主输出音频信号电流的，在麦克风和音源输入下都可以工作！此时麦克风与线路输入不同之处在于有放大功能和麦克风效果。立体声混音获取的麦克风声音源于播放音量（包括放大），无法获取麦克风效果处理之后的音量。由此看来，麦克风功能是有本身特有的电路设计。
04

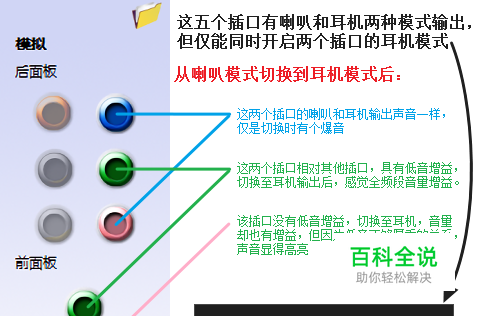

耳机与扬声器（前喇叭）的输出： Port-D/E/F built-in headphone amplifiersPort-B/C/E/F with software selectable boost gain (+10/+20/+30dB) for analog microphone input
05

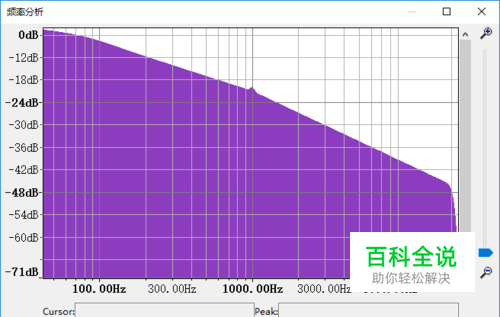

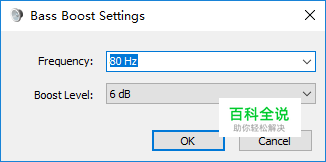

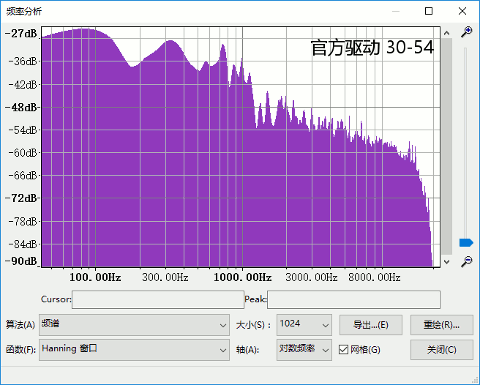

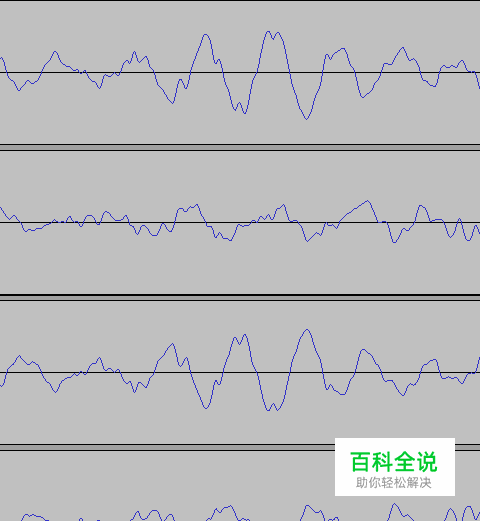

卸载Realtek官方驱动，重启，使用windows通用驱动，校对音量和官方驱动有差异！ windows通用驱动安装后，默认音量是25输出，85输入。 RMAA校对音量100输出，74输入。Realtek的官方驱动音量54入即可的~ 与之前录制的对比，发现通用驱动和官方驱动、源音频的波形相反。听感，类似Realtek下的喇叭模式~ 低音增益可能来自于电路设计！ 30输出74输入，对比官方驱动30输出54输入，音量要小，说明音量放大级别不一样。
06

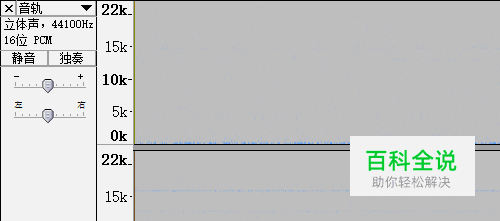

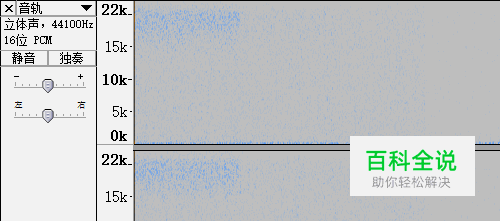

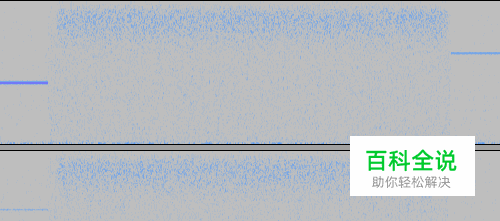

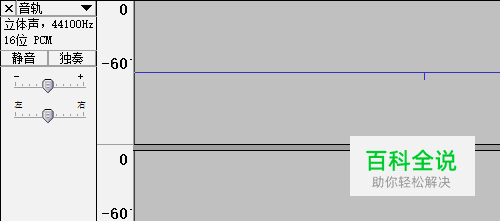

主音量控制（软件）与输出（插口电流）的关系！图1，无音频任务，调整主音量，输出无变化。图2、3，输出静音音频，调整主音量，背景早已有变化，图3凸起是将主音量设置为0时。图4，在音频任务前后，声卡输出的噪音不一样。该操作在莫邪中的状况不一样~ 各有各样！

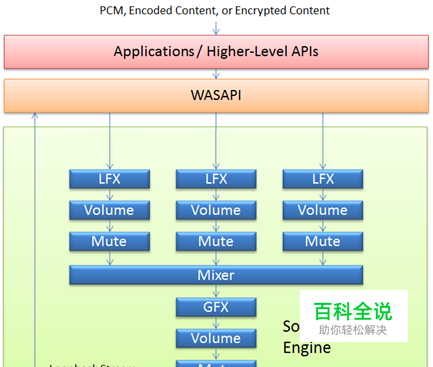

立体声混音 Stereo Mix

01

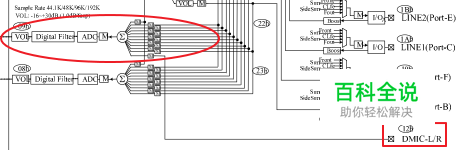

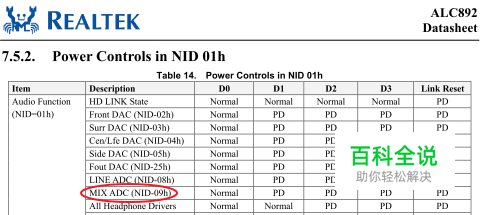

在文档中，并没有找到Stereo Mix，但是MIX ADC这条输入线路引起了我的注意。相比LINE ADC，增加了DMIC（数字麦克风 digital microphone）的输入。于是接下来推论的，立体声混音是否是返回音频的模拟混音再ADC。
02

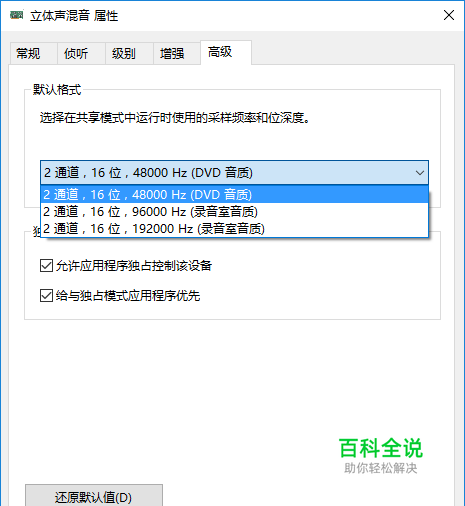

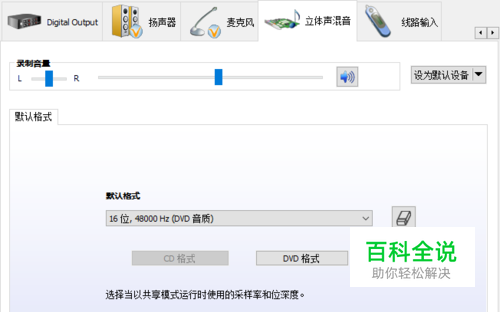

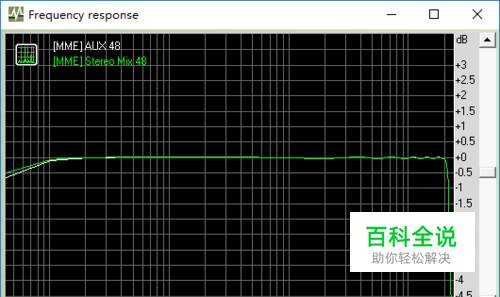

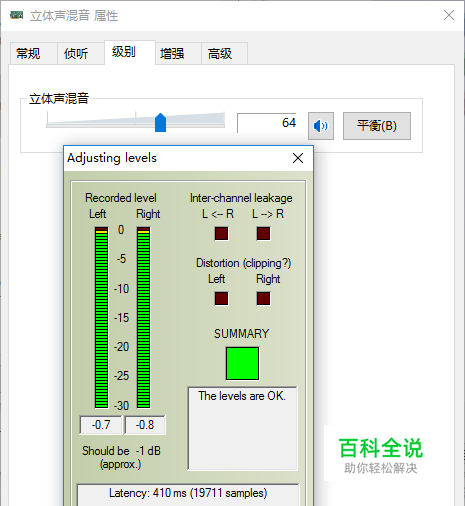

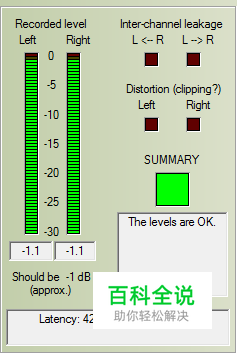

首先奇怪的是，与录音不同，立体声混音没有44.1kHz模式～在RMAA测试中，立体声混音质量略高于AUX对录。但用起来的时候，仍是少不了底噪。

SPDIF

01

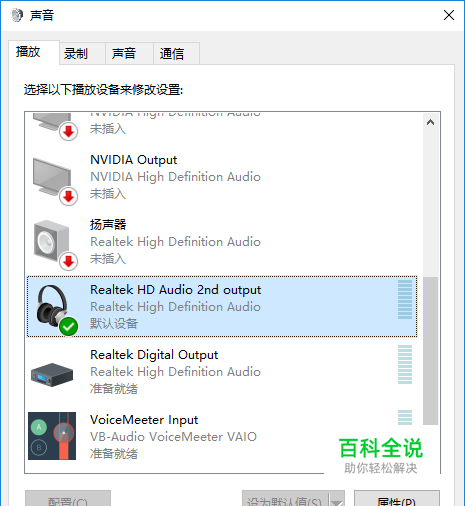

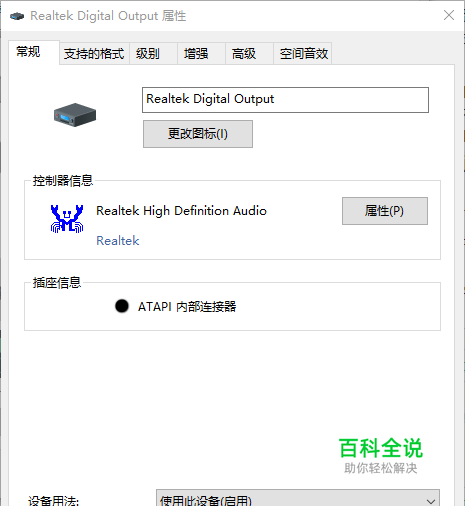

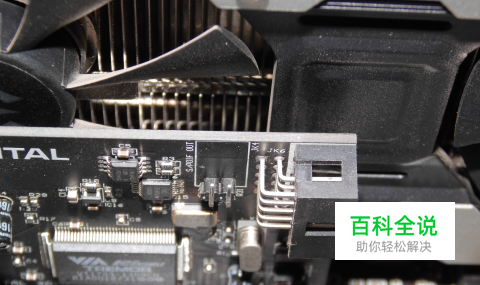

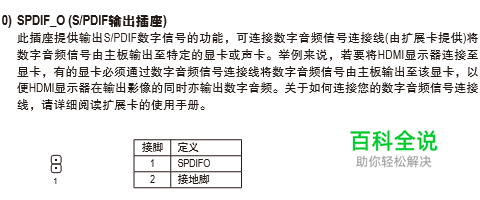

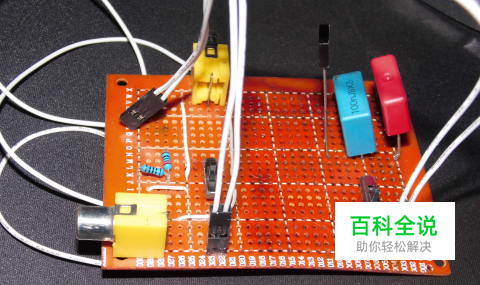

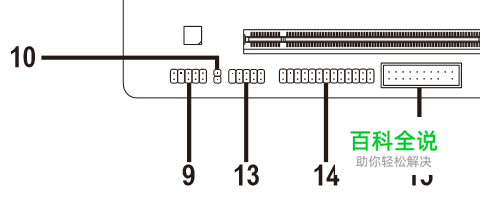

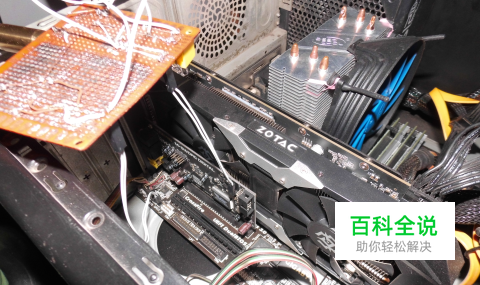

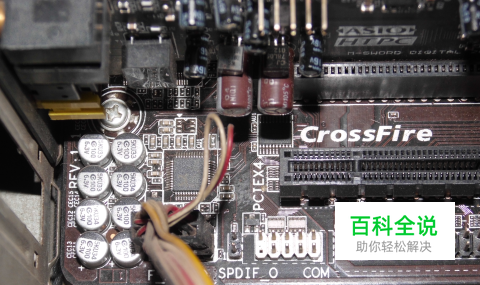

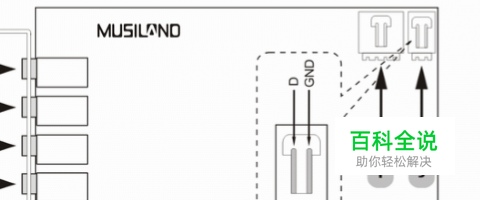

现在中高端的主板，后面板的六口音频输出，会有一个光纤输出。而技嘉（全系列）、华硕（不包括ROG、TUF）、七彩虹（战斧、网驰）等主板，在音频芯片附近也有spdif插座。有的主板后面板看不到光纤输出的，如果不看内部、说明书的话，可以看realtek音频管理器或声音设备，如果有realtek digital output的话，大概就是指这个插座了，话说如果有这插座，却没有这选项的话，才怪呢~ 首先说光纤价格较贵，我入的一根是16.8￥，等同于初烧的DIY同轴线价格！而简单的DIY个spdif插座扩展线，很便宜~ 仅以我的B85M-D3H为例，因为还有专门搞音频输出的板子，这个板子仅是正好有个SPDIF而已：DAC换上47920运放，因为这个更方便分清声音的细节！搞起~ 发现SPDIF插座的声音，在播放器点击第一首有爆音。据说可能是电路设计，也可能是驱动相关。这个网上有些文章提到过，而一些HIFI播放器，也有此类现象~（究竟新版驱动是否改善该问题，无从考究，因为我刚才把实验板给拆解了！而realtek官网最新版驱动，和最新版的win10不兼容，音频管理器无法运行，话说之前刚删了上一版官网驱动 - -，现在用的是技嘉官网的2016年驱动）切换到光纤时很是明显的串音，这个杂音会叠加在同轴通道的输出上，大概是DIY的电路不合格~ 于是放弃了！（刚发现这是在192Khz下的状况，44.1、48、96都没有！）与莫邪的SPDIF插座做对比！在ササノマリイ中，开始的吉他声，弦音明显，这和我最初入DAC事的感受一样，在陈粒的如也中“真挚的荒唐的你的我的”，第二个的，主板没有明显的鼻音。那究竟哪个更好更真呢，查了下~ 于是找了贝多芬第五交响曲听听，在22:28秒，洪亮的号声，主板的SPDIF显得不自然些，而莫邪，很有味道~ 其实数字输出的区别就是jitter，高低端数字输出的差别就是把jitter做的更小。虽然该款主板上的该插座性能一般，也就和莫邪光纤输出一样，但是对于没有其他数字输出又需要数字输出的玩家来说，省下一块声卡钱，说不定别的板子上，性能会有更好的说~ 这两个针脚不能直接拿来做RCA输出，因为有11V的直流电压，需要加电容隔离，再...
02

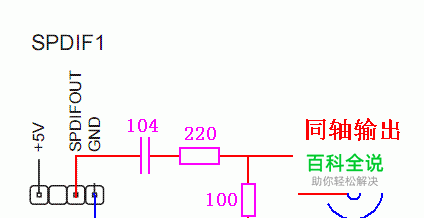

电路：
