CAD的倒角圆角功能如何使用

2024-03-23 11:13:29

在CAD2007版本中，倒角的功能不是很好使用，有一个地方设计的不太合理，导致大家经常选中相交直线后，无法获得倒角效果，今天小编就来教大家摆脱这个烦恼。

操作方法

01

下图CAD的主显示界面中就是两条相交的直线，小编今天就来教大家实现倒角，包括倒直角和圆弧两种。
02

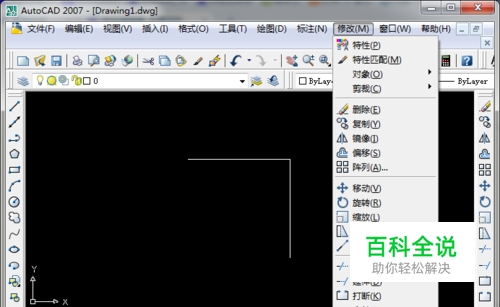

在修改菜单中，点击弹出的菜单底部就可以发现倒角或者圆角，小编今天主要说明圆角的操作，至于倒角是类似的操作，不再赘述。
03

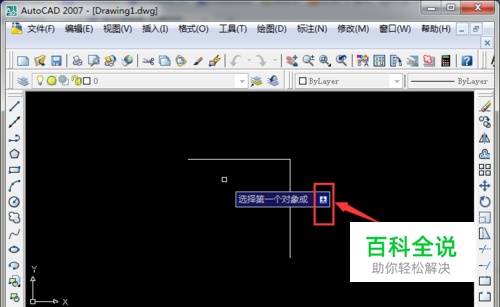

在调出圆角命令后，先不要着急选择第一条直线，需要先设置圆弧的半径，在键盘上点击向下按键。
04

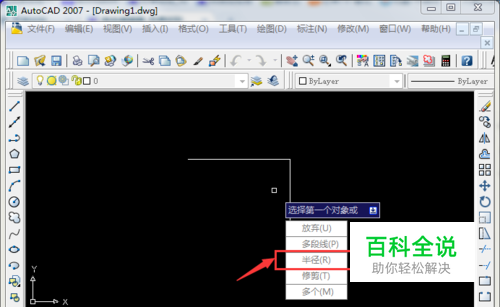

点击向下按键以后，就弹出选择菜单，一般大家可以选择，设置圆弧的半径，点击进入。
05

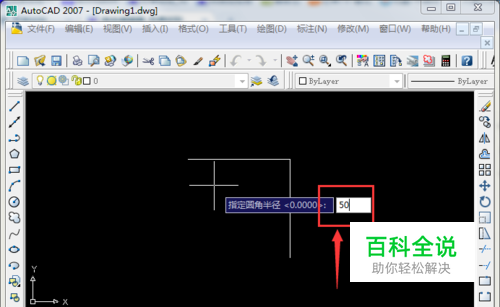

比如可以设置圆弧的半径为50，之后就可点击回车键，这样圆弧的半径就是50了。
06

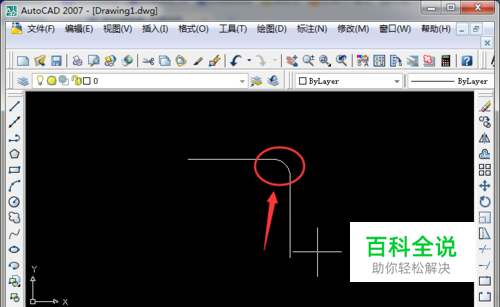

最后，我们依次点选两条相交的直线就可以了，这样就会出现圆弧。关键在于要预先设置圆弧的半径，否则圆角功能是无法出现的。
