如何使用CAD图层切换功能？

在CAD设计中，我们经常会碰见包含有许多图层的图纸，如果我们想迅速地将当前图层转换到目标图层，往往需要用到图层变换工具。下面，我们就以CAD机械为例，讲解一下其图层变换工具的使用方法。

在CAD机械的图层变换功能中，我们可以直接设定层或改变实体的层属性。通过工具条和菜单，可以实现轮廓线（实）层、细实线层、中心线层、虚线层、双点划线层、剖面层、标注层、0（虚）层等的变换。同时可以此功能还提供了参考线（特征线）的绘制工具，方便用户绘图。

由于此部分功能操作简单，且不同类型的图层变换操作具有相似性，所以我们下面的CAD教程就以细实线层的图层变换为例进行介绍。

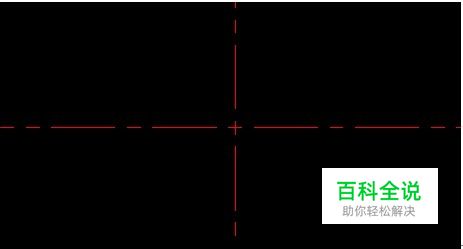

首先，运行机械菜单中【辅助功能】—【层变换工具】—【细实线层】（如图1）。

图1

然后，根据命令提示，我们可以按ESC键或回车键迅速的转换到该层。

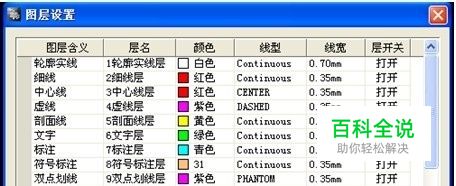

此外，在CAD机械软件中的系统维护工具里有一个自定义图层设置，方便我们对图层名称、图层颜色、图层线型、图层线宽、图层开关等图层中的数据进行修改（如图2）。

图2

可以看出，CAD机械的图层变换工具在使用上是非常简单的，我们只需要在设计中根据需求灵活运用即可。
