南方cass绘图软件如何根据数据绘制等高线图
当在土地勘测中如何生动的表示某一个地方的地形地貌特征时，利用等高线图判断是最好不过了。那么我们在应该如何绘制登高线呢？这里介绍一下南方cass6.1成图软件如何实现绘制等高线图。
操作方法
- 01

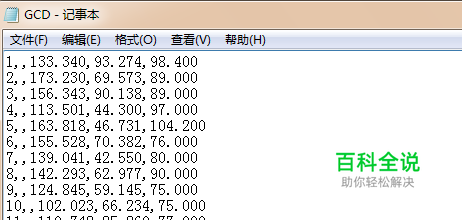

第一步：首先将外业采集的高程数据整理成后缀名为DAT的格式文档准备好，该格式属于cass软件是别的格式，正常勘测仪器设备所传输的数据格式默认都属于DAT。所以绘图前准备好数据是第一关键，再则就是准备好软件。如图：
- 02

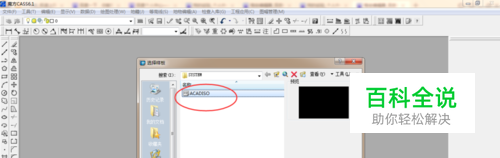

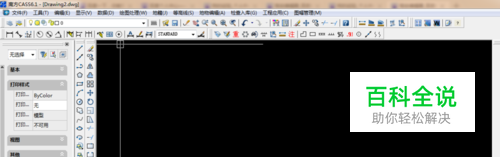

第二步：打开cass6.1成图软件，会有一个提示框出现时选择默认样板ACADISO格式文件如图1，无提示窗口则跳过。如图2
- 03

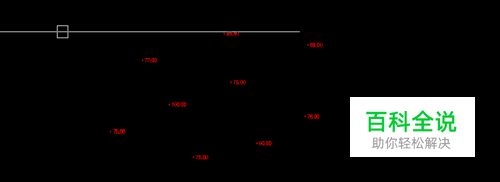

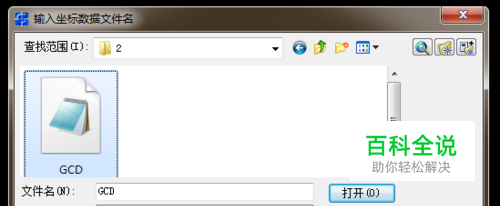

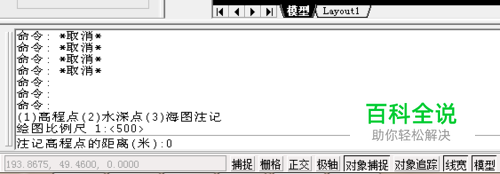

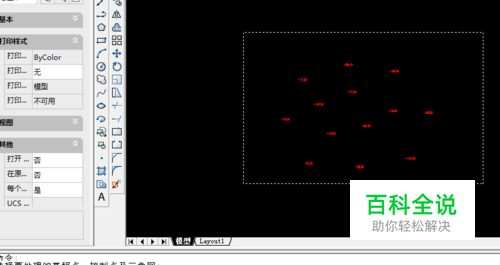

第三步：完成以上打开软件，再找到软件上方的工具栏“绘图处理”选项栏目，“展高程点”-提示窗口浏览找到准备好的GCD数据文件，下方命令栏提示距离设置为0方可，如图1、2、3、4顺序体现。
- 04

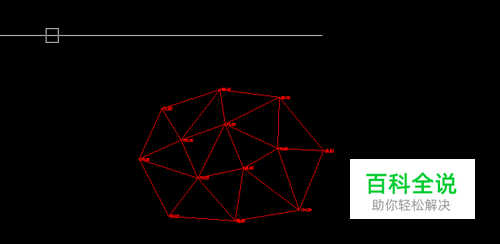

第四步：建立三角网-展高程点数据结束后，选择工具栏中的“等高线”再选择“图面DTM完善”-此时就可以选择图面高程了，将会建立三角网即可。如图1、2、3、4.
- 05

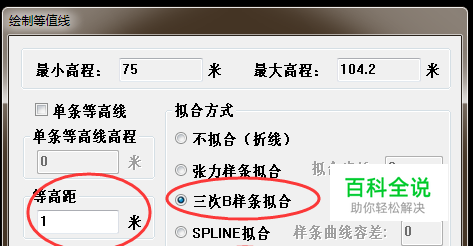

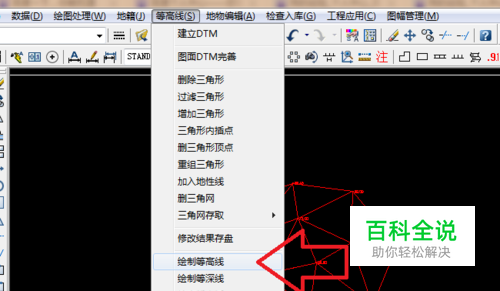

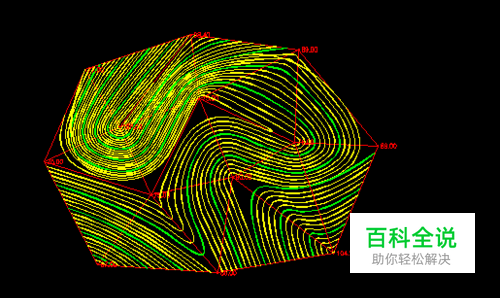

第五步：绘制等高线-选择工具栏选项“等高线”下拉的“绘制等高线”，出现如图2窗口。在其中设置等高距、拟合方式即可。再选择确定即出现如图等高线土。
- 06
以上就是南方CASS根据高程数据绘制等高线图的详细方法哈，欢迎探讨交流。
