操作方法
- 01
将下载好的高程数据 DEM 直接拖到 global mapper 中(如何下载高程 DEM？)，如下图所示：
- 02

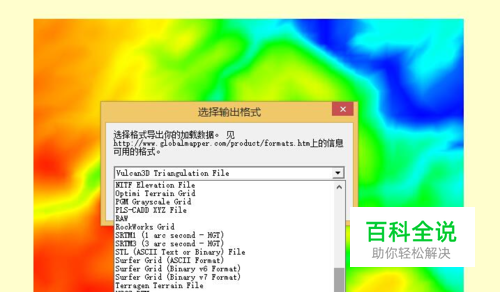

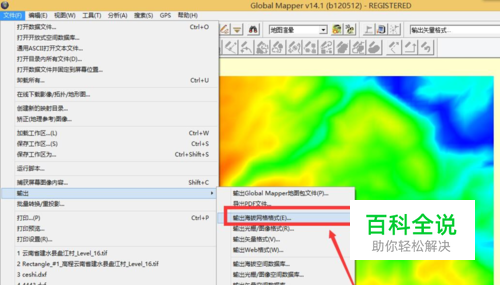

将 DEM 数据保存为高程点的文本文件，如下图：
- 03

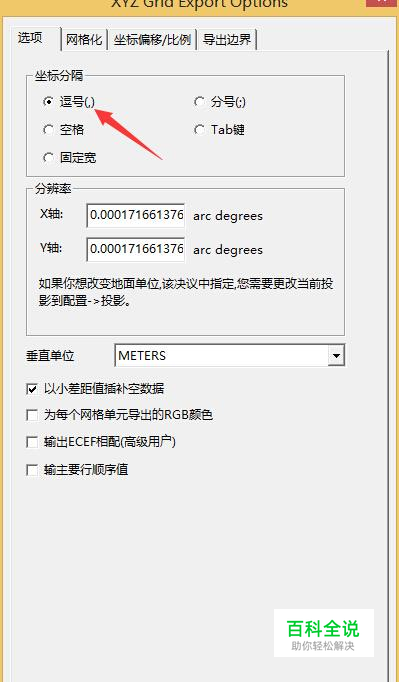

选择 XYZ 格式，点击【确定】，弹出对话框，选择下图： 选择【逗号】间隔，点击【确定】保存
- 04

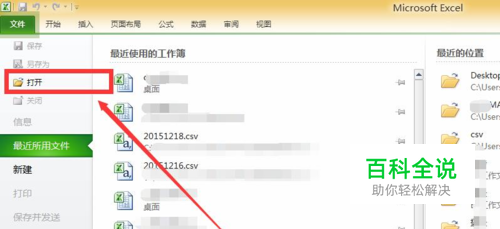

将保存的 XYZ 格式的文件用 EXCEL 打开，需要将保存为 XYZ 的文档后缀名改为 TXT，如下图：
- 05

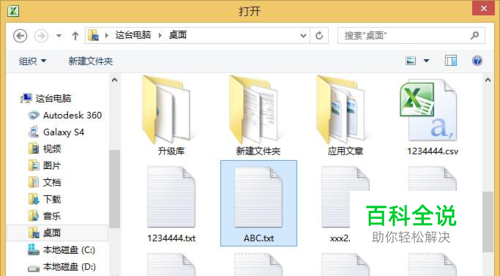

然后选择打开格式为【txt】，如下图：
- 06

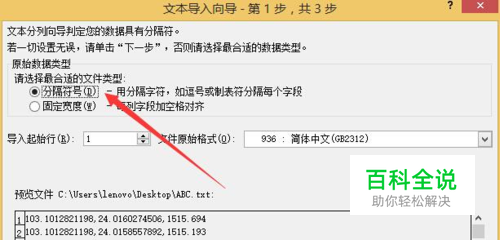

点击【下一步】，如下图：
- 07

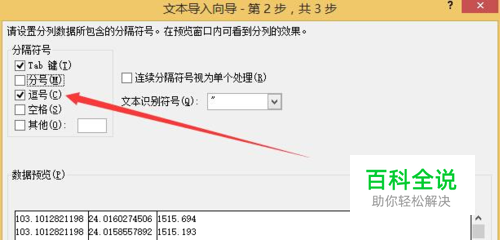

选择【逗号】，点击【下一步】，如下图：
- 08

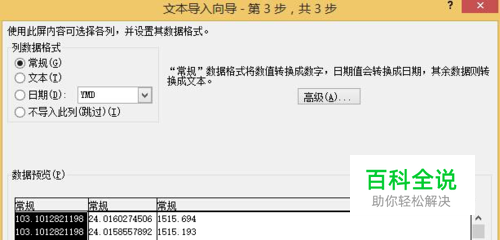

点击【完成】，如下图：
- 09

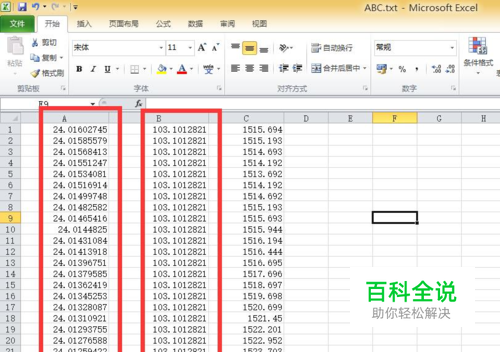

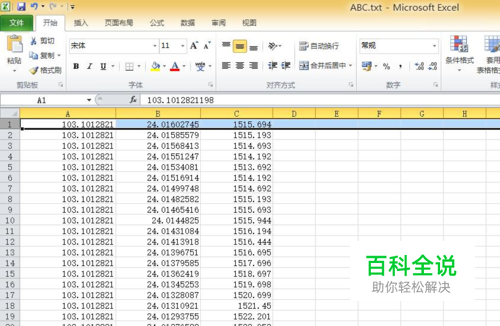

注意：因为南方 CASS 的经纬度和 CAD 的经纬度坐标是反的，所以我们需要对 换经度和纬度的顺序，对换后，如下图： （此处是经纬度坐标，也可以转 xi'an80 或者 Beijing54 的直角坐标， 详见这里 ）
- 10

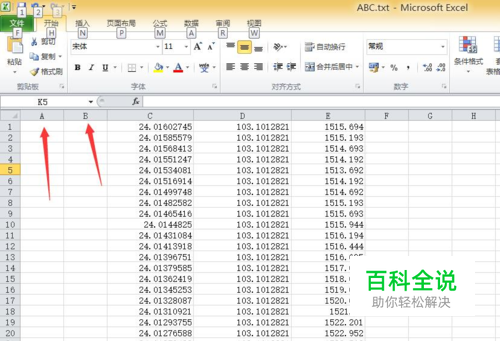

第四步：保存为 DAT 格式 在 EXCEL 插入两列空白列，如下图：
- 11

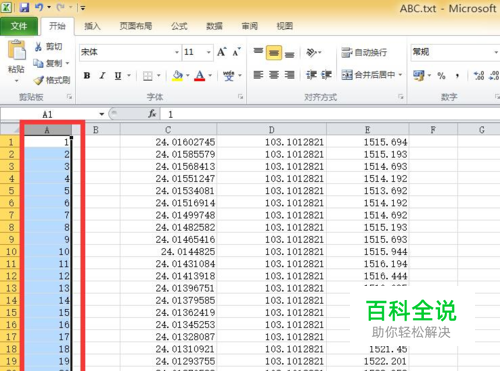

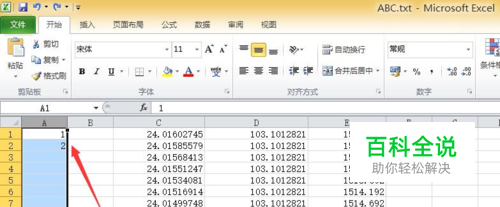

在 A 列插入数字序列,在 A 列第一行写上数字 1，第二行写上数字 2，如下图：
- 12

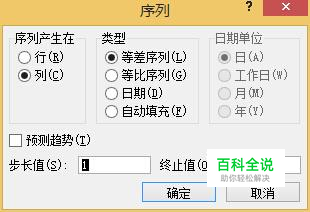

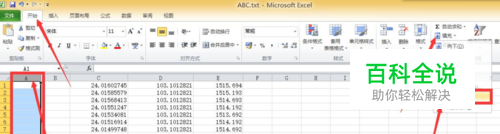

然后选择 A 列，在【开始】-【填充】菜单下选择【系列】如下图： 然后点确定
- 13

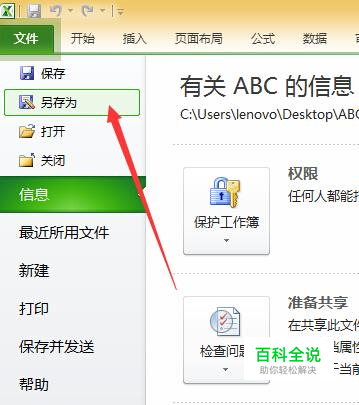

另存为 DAT 格式，如下图：
- 14

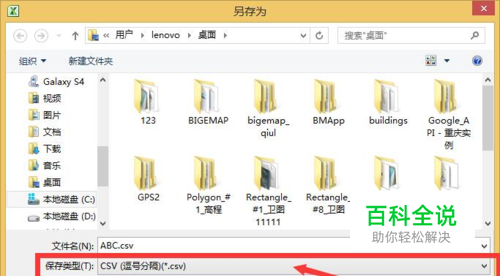

选择保存类型为【CSV】，然后将保存后的 CSV 格式修改后缀名为【DAT】，如下图：
- 15

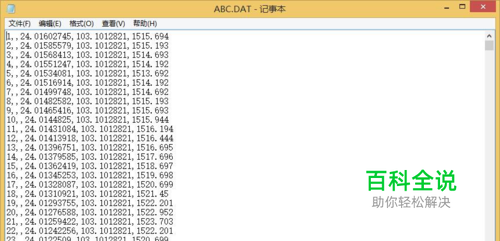

到此，南方 CASS 需要的 DAT 文件就生成了，用文本文件打开可以看到是这样的格式，如下图：
