【技术贴】海迅设计拆单软件CAD版本使用教程
设计拆单
操作方法
- 01

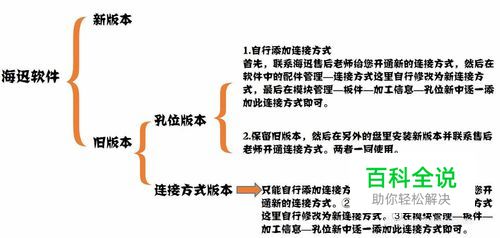

新老版本须知 CAD版本为新版本，之前的版本为老版本，老版本又分为孔位版本和连接方式版本，在这有一个问题，如果不要求保留之前的数据库，那么申请升级后直接安装新的安装包并开通连接方式即可，如果想要保留原来的数据库，请进行如下操作：
- 02

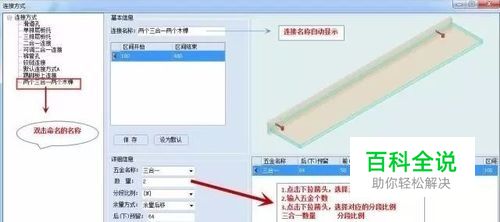

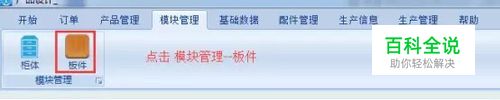

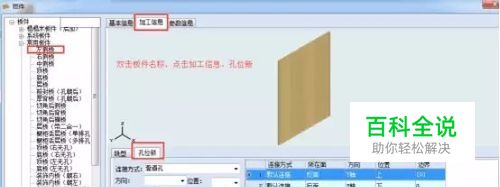

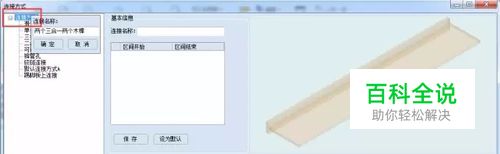

如何添加及更改连接方式 1.点击配件管理---连接方式---右键连接方式“新增”---输入连接名称。 2.模块管理---板件---加工信息---孔位新，逐一添加此连接方式即可。
- 03

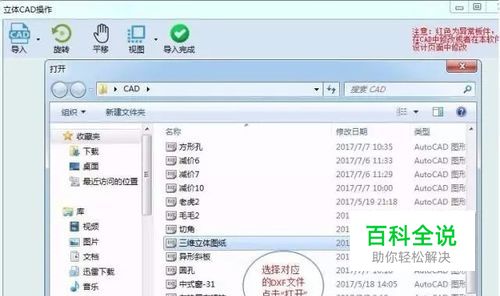

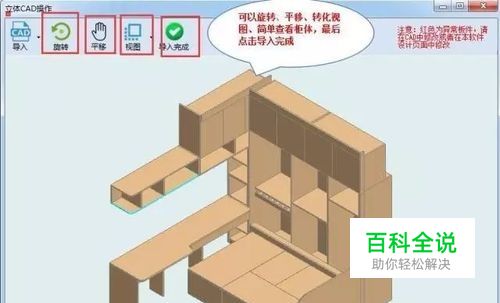

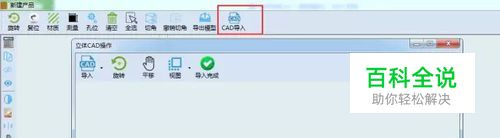

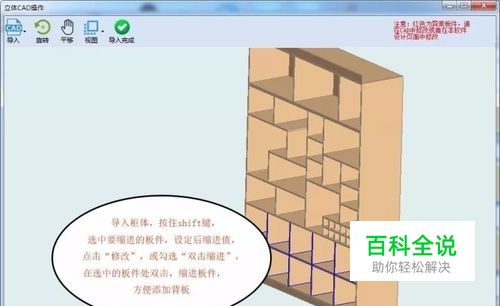

导入立体CAD操作 已经画好的或者第三方导出的立体CAD---打开海迅设计---新建订单---新建产品---点击“CAD导入”。
- 04

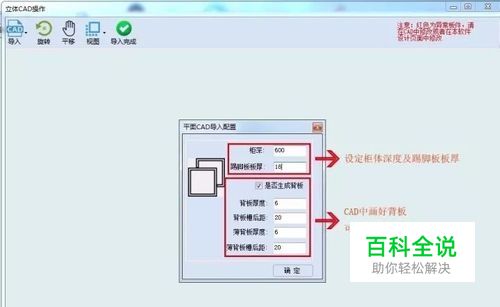

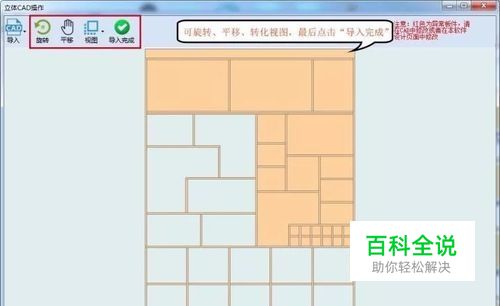

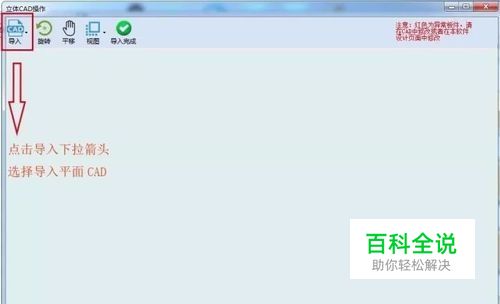

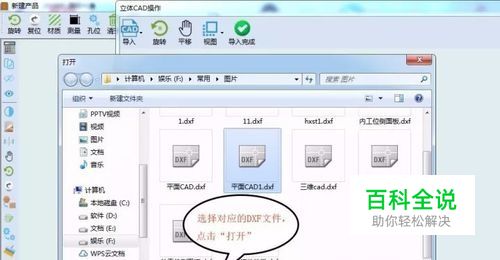

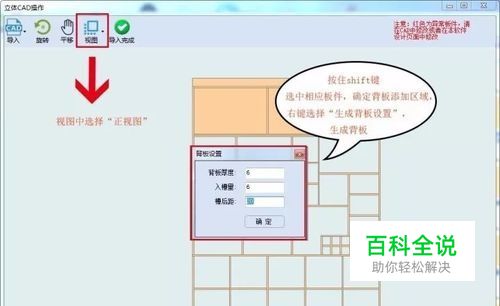

导入平面CAD操作 已经画好的或者第三方导出的平面CAD---打开海迅设计---新建订单---新建产品---点击“CAD导入”。
- 05
小贴士：平面CAD导入过程中“合并板件”说明。如从CAD中导入软件的图为下图所示样式，则可以进行合并板件操作。
- 06

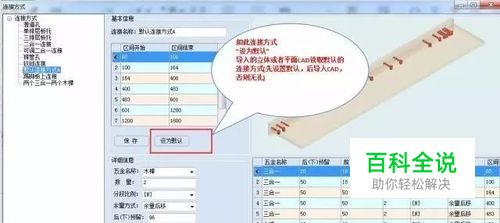

立体或者平面CAD导入软件之后如何添加的默认孔位
- 07

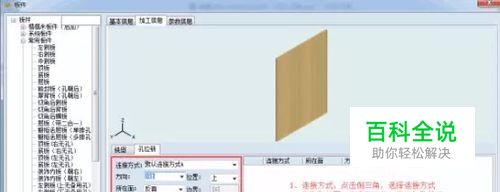

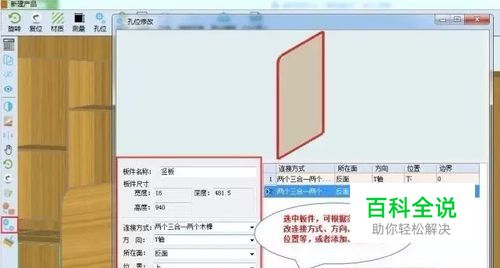

导入的立体或者平面CAD孔位的修改 选中板件，可根据实际需要修改连接方式、方向、所在面、位置等，或者添加、删除、清空连接方式。
