钣金之折弯展开计算

介绍一种钣金折弯展开的快速算法。

操作方法

  • 01

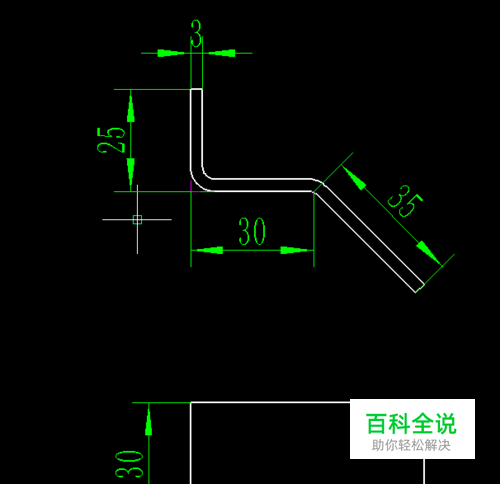

    以下图为例,介绍钣金展开的计算。

  • 02

    根据上图的标注,确定零件的板厚t=3mm,折弯半径R=3; 根据下图的经验参数,确定R/t=1; 选取对应的k=0.32;

  • 03

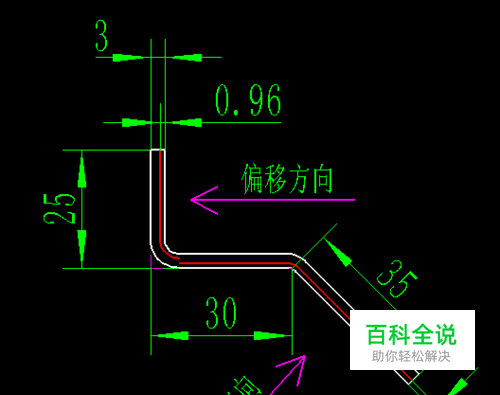

    计算折弯展开的中性层。 中性层用原图偏移来寻找,偏移的尺寸=t×k=3×0.32=0.96; 注意:偏移时时从内R向外偏移,详见下图红色线条:

  • 04

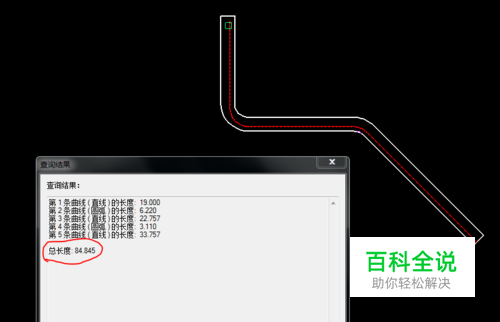

    将红色的线条用移动命令连接起来。 使用CAXA中的查询命令,详见下图。

  • 05

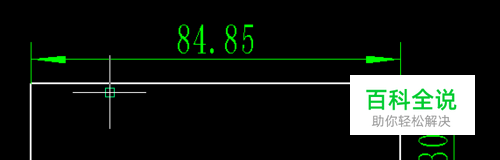

    图中84.854就是钣金件展开的总长,再根据俯视图显示的宽度尺寸30,零件的展开图如下:
