SolidWorks如何创建钣金放样折弯？
该给大家分享一篇SolidWorks创建钣金放样折弯的教程。
操作方法
- 01

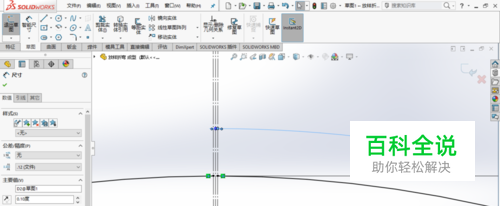

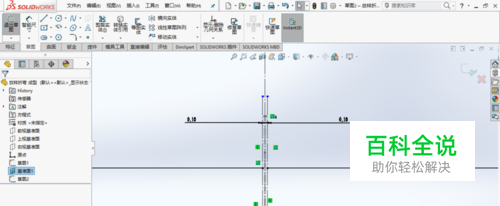

打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，注意保留一个开口，如图所示。
- 02

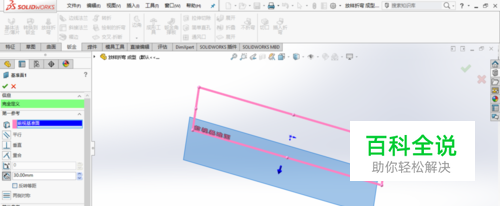

创建基准面1，设置等距前视基准面“30 mm”。
- 03

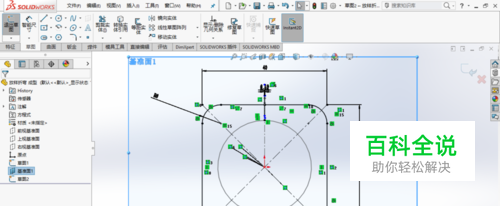

在基准面1上绘制草图，注意保留一个开口，如图所示。
- 04

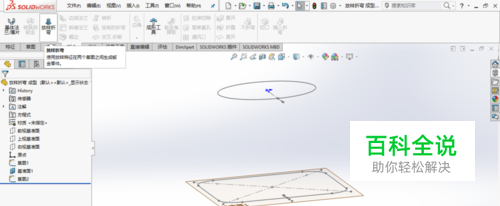

单击“钣金—放样折弯”命令。
- 05

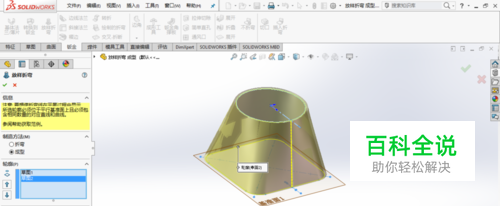

轮廓选择之前绘制的草图，钣金厚度设置为“1 mm”，制造方法选择“成型”，将得到一个圆滑的钣金模型。
- 06

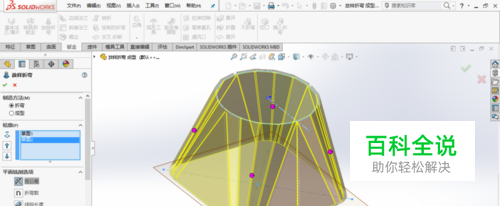

如果制造方法选择“折弯”，那么将合成一个通过折弯得到的钣金，钣金模型则是不圆滑的。
- 07

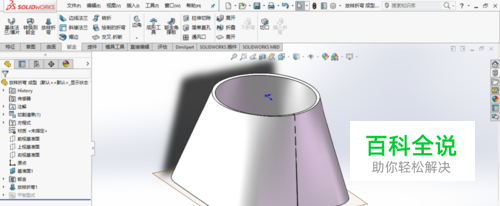

单击确定。完成放样折弯的创建。 保存零件模型。
