怎样建立S7-1200 PLC和NI OPC Server之间的通讯
西门子S7-1200 PLC是很常用的小型PLC，上位机软件可以使用西门子自己的WinCC，当然也可以使用NI的LabVIEW。事实上LabVIEW的功能要比WinCC强大的多，所以使用LabVIEW做S7-1200的上位机不失为很好的选择。S7-1200与LabVIEW之间的通讯方式有很多，如TCP、ISO on TCP、UDP，这几种通讯方式的配置要稍复杂一些。OPC（OLE for Processing Control）是应用于PLC上的一种标准通讯规范，具有配置简单、使用方便的优点，越来越得到众多PLC生产厂家的支持。本文介绍S7-1200 PLC和NI OPC Server之间建立通讯的步骤。
操作方法
- 01

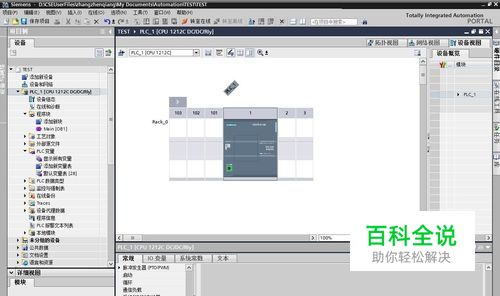

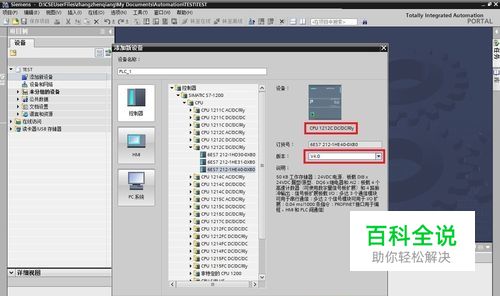

打开TIA Portal编程软件，建立一个新项目，添加新设备，根据项目的设备情况选择相应的CPU，注意型号和版本一定要正确。
- 02

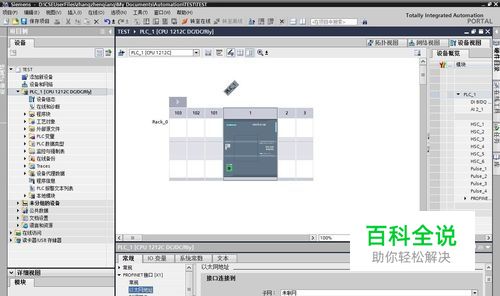

设备组态，设置以太网IP，也可以使用默认值。本文按默认值192.168.0.1。
- 03
“保护”选项卡下的连接机制选择为：允许从远程伙伴（PLC、HIM、OPC）使用PUT/GET通信访问。这是建立OPC通讯的关键。
- 04

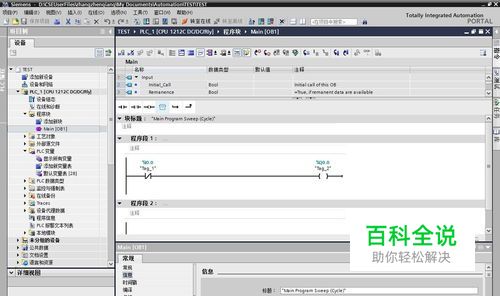

在Main程序块中编写程序。这里简单的编写一个I0.0取反后赋给Q0.0的程序。
- 05

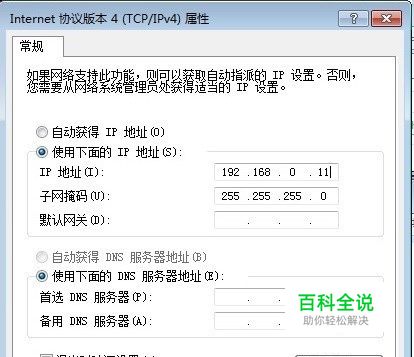

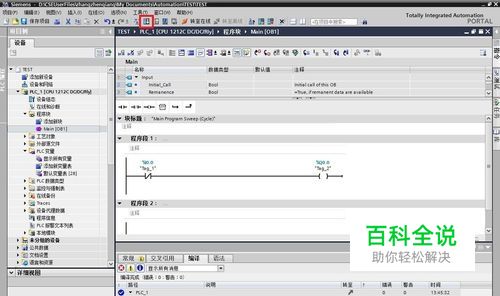

编译无误后，下载程序至PLC中。要确保主机的IP地址和PLC的IP地址在一个网段内，否则无法连接PLC，更无从下载。本文设置主机的IP地址为192.168.0.11。
- 06
接下来配置NI OPC Server。电脑右下角，找到NI OPC Servers 2016，双击打开。如果没有，应该是没安装DSC模块的原因。
- 07

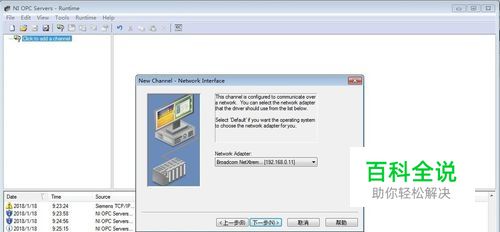

新建一个Channel，Device driver选Siemens TCP/IP Ethernet，Network Adapter选本机的网卡，其余按默认即可。
- 08

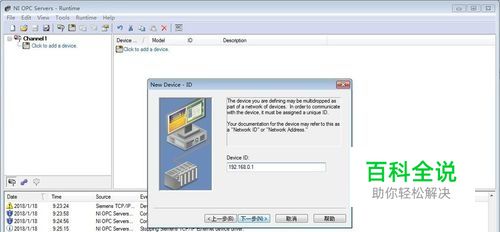

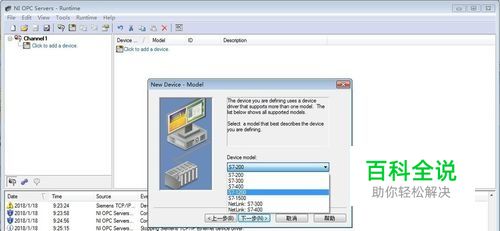

新建一个Device，Device model选S7-1200，Device ID填PLC的IP地址，其余按默认即可。
- 09

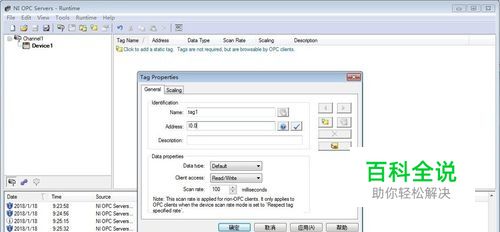

S7-1200不支持自动添加标签，需要手动添加。标签名可以任意取，地址栏填需要的地址。
- 10

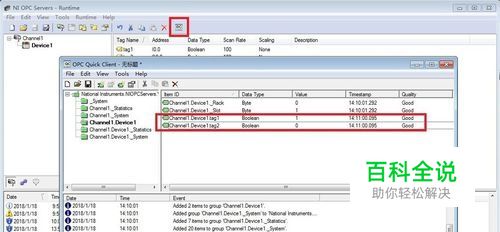

点击工具栏上的QC图标，可以查看所有的系统标签和用户标签。点击刚才建立的Channel和Device，找到刚才建立的用户标签。
- 11
如果通讯成功的话，Quality一栏会显示Good。改变PLC的某值，看Value处是否有变化，是的话就说明通讯成功了！剩下的就是在LabVIEW中引用这个标签值，进行编程的事了。
