catia如何测量模型的体积
操作方法
- 01

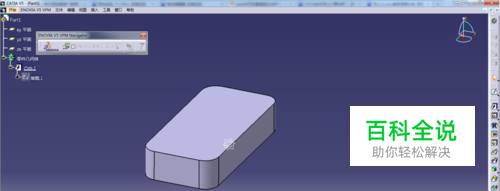

首先打开软件，然后选择【文件】-【打开】打开模型，或者打开软件后直接将模型文件拖到软件界面即可打开模型文件。当我双击模型文件时总是出错，不知是什么原因。
- 02

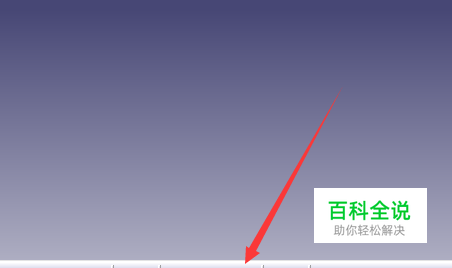

找到测量工具中的【测量惯量】，点击打开。
- 03

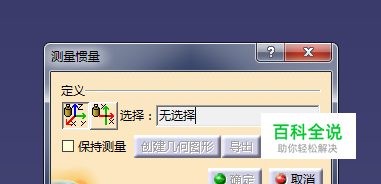

点击后处弹出如下会话框，此时鼠标图形会变化，变为一个游标卡尺的图形，截图时自己就变没了。
- 04

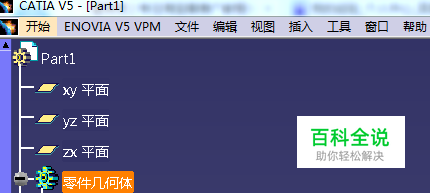

此时点击特征树上的零件几何体，即可选择零件。
- 05

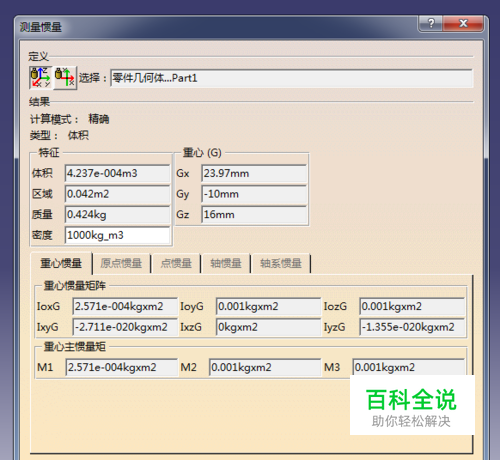

此时刚才打开的【测量惯量】窗口会变化，将所有计算的数据显示出来，如图：
- 06

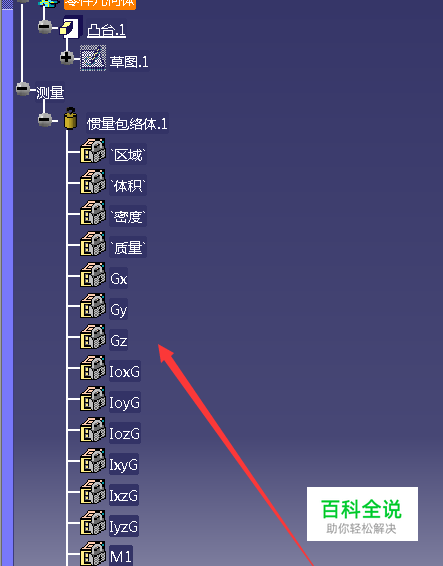

同时特征树后会添加【测量】的部分。
- 07
大家还有什么catia的小技巧请分享出来，共同进步哈！
