如何让UG模型转换成组件进行装配

2024-04-01 14:12:16

在用UG进行模型设计时，很多时候我们不会想到先创建组件，然后进行装配；而是先创建一个整体模型；这样使设计时可以很直观的看到所设计的产品。产品最后都是通过组装来完成的，单一的模型是不能形成装配体的。那么产品设计完成后如何转换成组件进行装配呢？这里用一个简单的可调节高度结构来说明。

操作方法

01

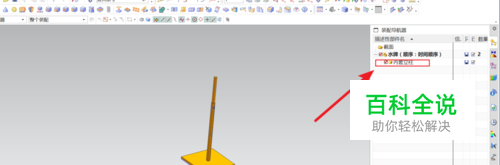

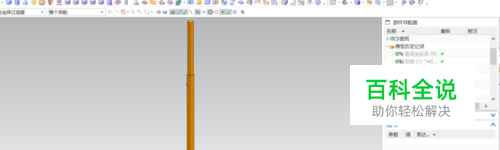

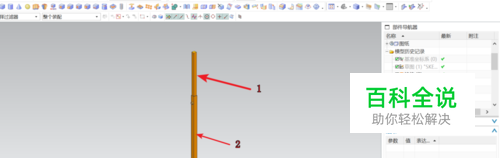

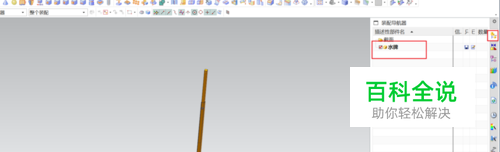

模型很简单，它有三部分组成，这三部分虽然是不同的几何体，但它是一个文件，只是一个部件。在认为产品已经设计完成后，想对这模型进行装配件的操作是不行的‘例如：爆炸组件，移动组件等。。。而且分组件出图纸时也会很麻烦。在装配导航器中看到的也只是一个几何件，没有组件。
02

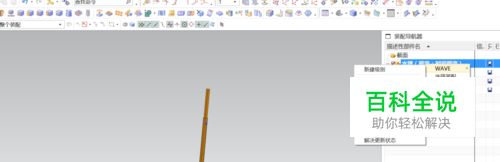

在装配导航器中，选中该几何体，鼠标右键选择“WAVE”选择新建级别；
03

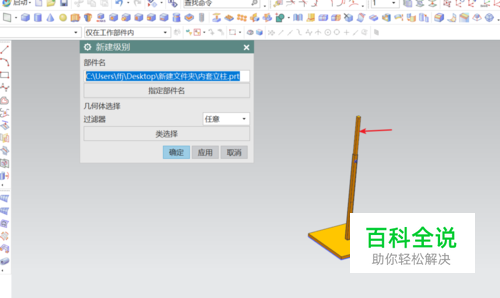

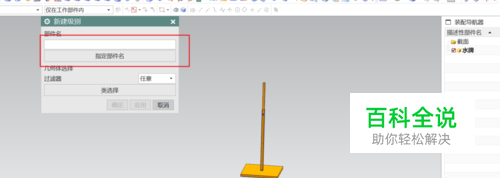

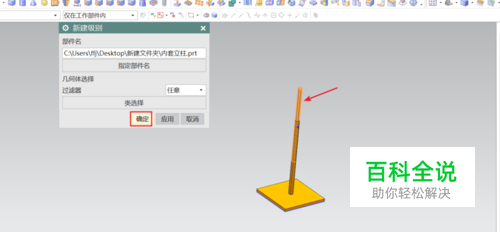

在弹出的对话框中点选“指定部件名”，会弹出新建部件对话框，根据提示在原模型的文件夹中建一新文件名点确定，跳回到新建部件对话框后，从模型中选择要成为该部件的几何体，点确定；这时在装配导航器的模型下会产生一个新的组件。
04

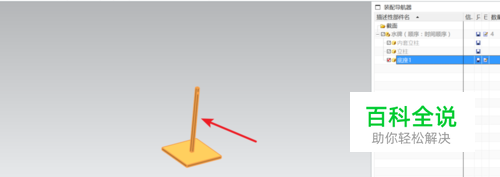

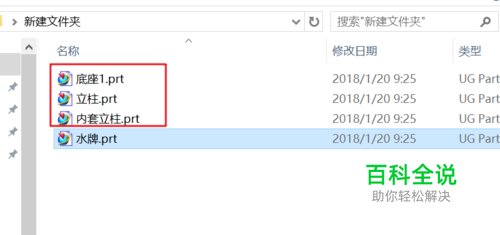

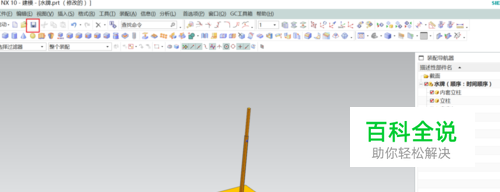

其它组件也是根据这步骤去做，产生出完整组件。这时要做一个很重要的动作：点保存文件。不要漏了这步，不然刚才所有的努力就白费了。不保存，文件夹中是不会建立相应文件的。
05

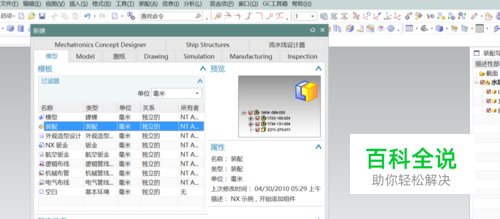

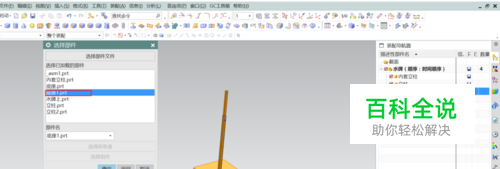

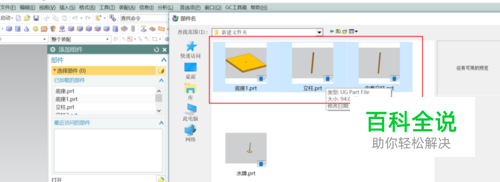

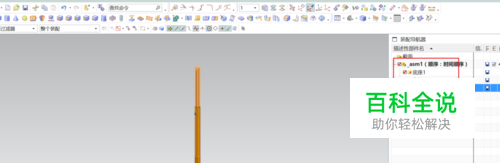

现在组件有了，但我们不能使用原模型来做装配体，虽然里面有了组件。但它会和原模型重合，使得操作起来相当麻烦。在模型文件夹中新建一装配文件。在添加组件时，一起选择刚才生成的组件。因为是在模型上产生的组件，所以不用约束，组件已经按模型排列好了。
06

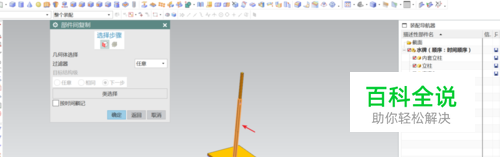

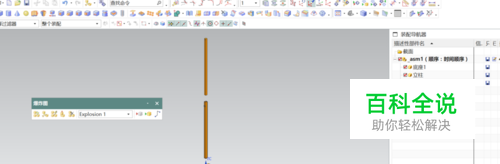

这个时侯，就可以对组件进行装配的各种操作了。当有组件要修改时，可在装配导航器的模型上右击鼠标选“WAVE”选 “将几何体复制到部件”，根据对话框将要添加几何体复制到部件中。
