NX建模模型如何转换成钣金
建模与钣金是NX软件的两个基础模块，本节讲解如何把建模零件转换成钣金零件，以一个镂空的钣金零件为例，先在NX建模下创建一些基本的图元，然后把其转换成钣金件，通过钣金下的折弯功能，最终完成圆柱型镂空零件的绘制；
UG建模转换钣金
- 01

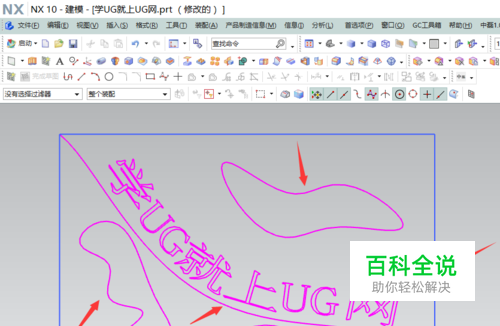

启动UG后，新建一个建模模型，按下图所示绘制曲线；
- 02

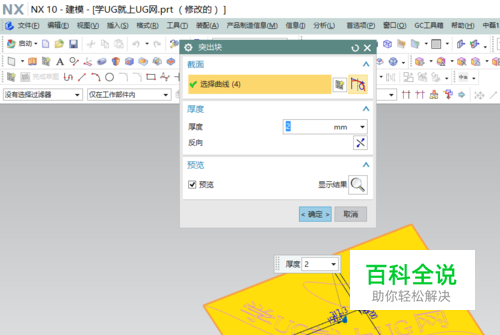

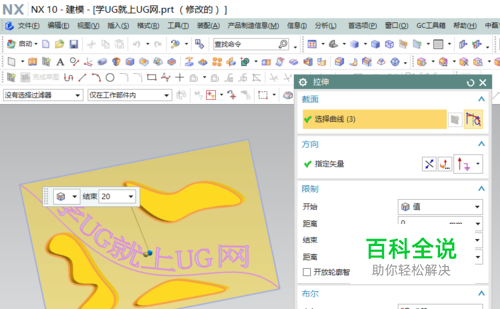

通过实体拉伸命令，把图1绘制的曲线都转化成实体零件；
- 03
运用NX布尔运算命令，减出零件上必要的镂空形状；
- 04

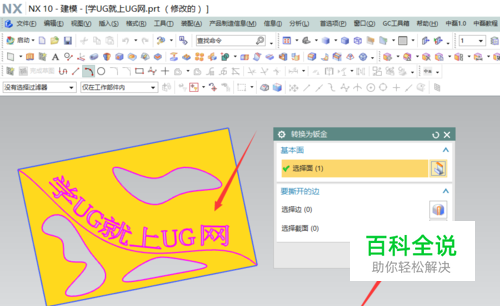

使用快捷键ctrl+shift+m,从建模模块切换到钣金模块，选中图3零件，把其由建模零件转化成钣金零件；
- 05

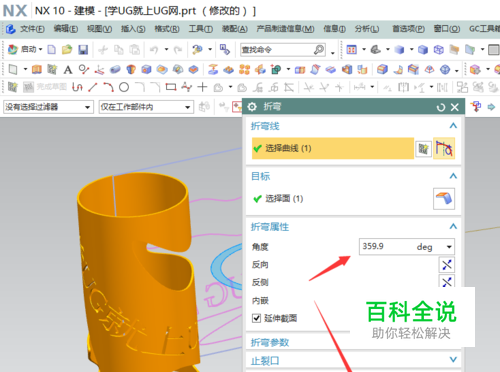

使用钣金模块下的折弯功能，对其进行折弯，折弯角度为359.9；（如果填360，其会出错）
- 06

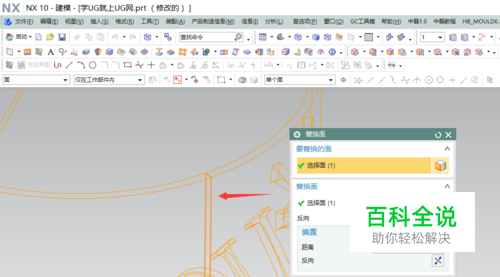

零件在折弯成359.9度后，其中间有一个小缝隙，可以借助替换面功能，把其填平；
- 07

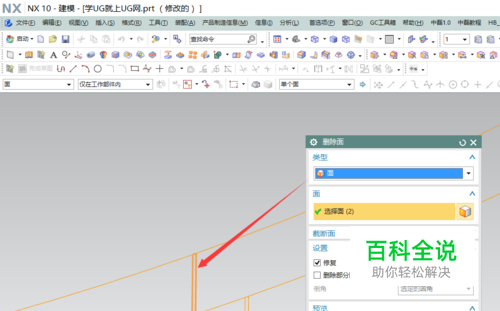

在为钣金件执行过替换后，其会有小面，这个小面影响零件的整体外观，可以使用删除对其进行删除；
- 08

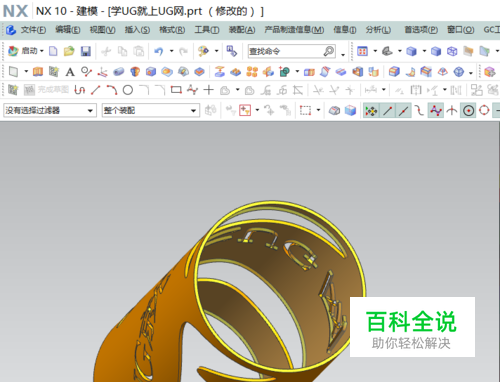

最终我们使用UG建模与NX钣金创建的镂空零件如下，看看是不是很完美；
