SolidWorks怎么将实体转化成钣金并展开。
加工过程中经常需要将实体转换成钣金展开出图，所以给大家分享下如何将实体转换成钣金。
操作方法
- 01

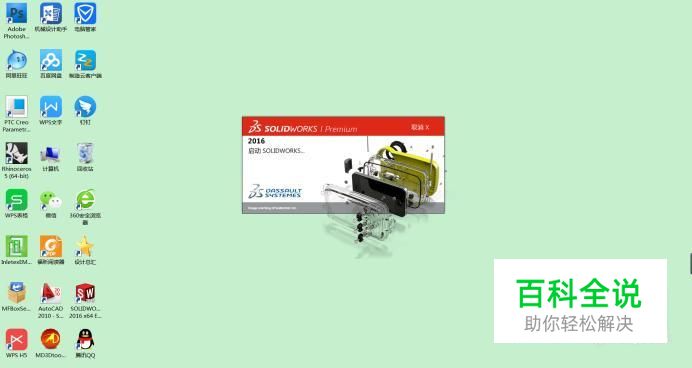

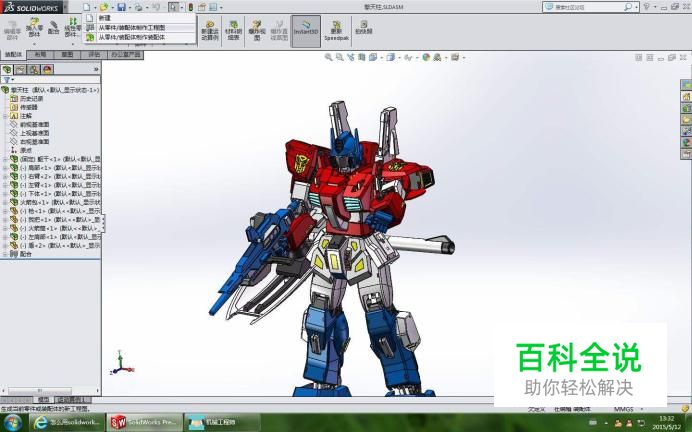

打开SolidWorks。
- 02

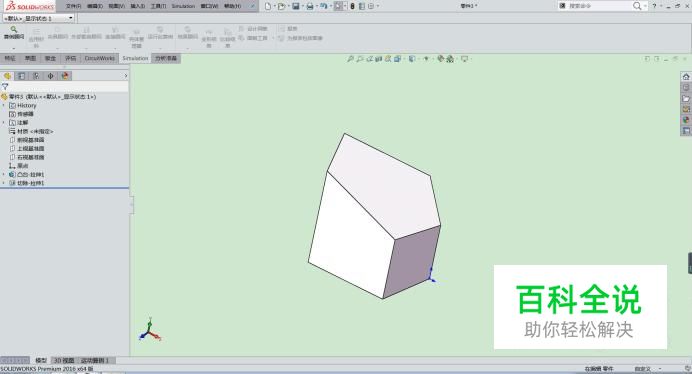

选择要转换成钣金的实体。
- 03

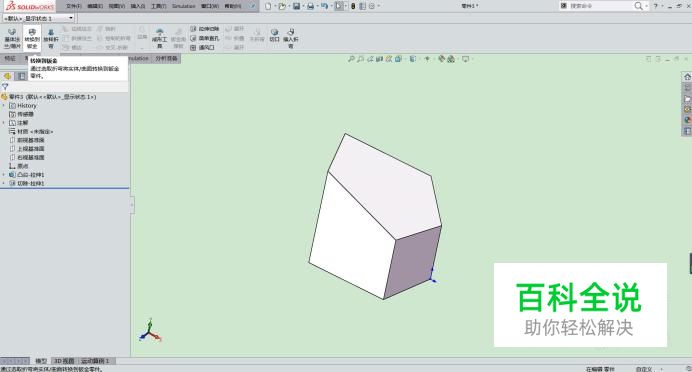

点击到钣金界面，然后再点击转换到钣金。
- 04

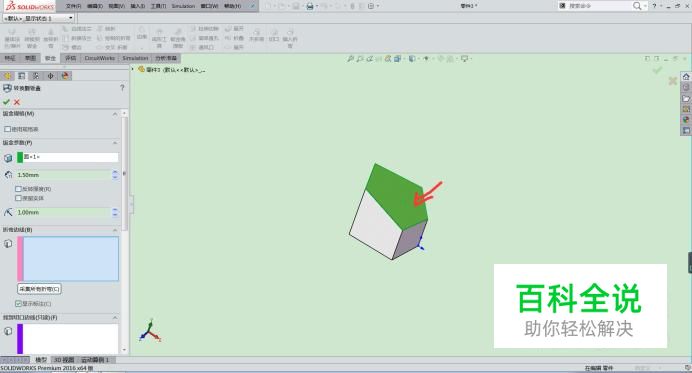

选择一个固定面。
- 05

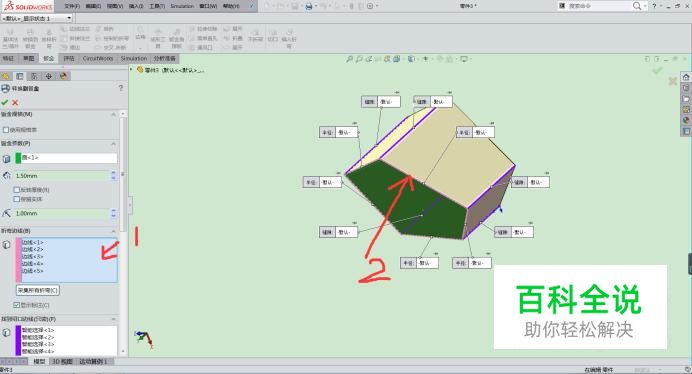

选择折弯边线。 注意事项： （1）折弯的边线需要一条条选择； （2）钣金边角默认是明对接，也可以更改成重叠或者欠重叠； （3）更改厚度的话，需要在覆盖默认参数前的小方框内点击打钩，才可以更改钣金的厚度。
- 06

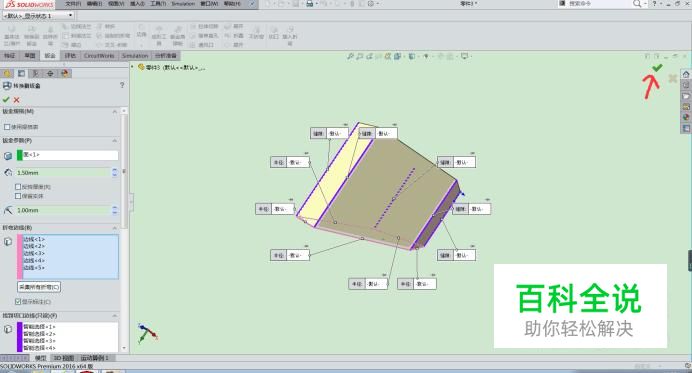

点击确定。
- 07

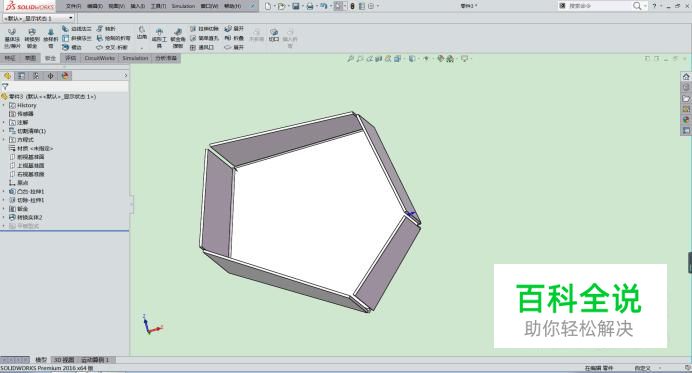

钣金效果如图 注意事项： （1）钣金上可以继续切除命令的操作。
- 08

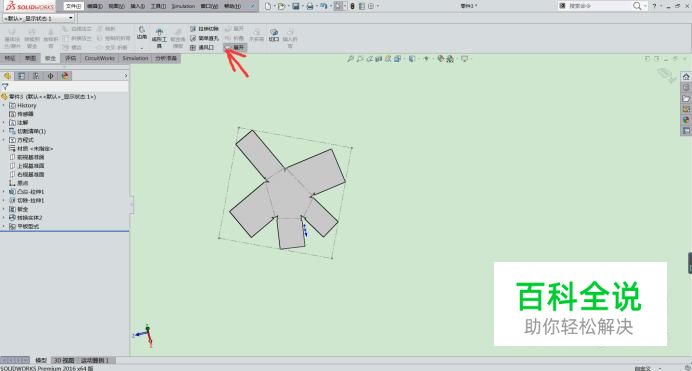

点击展开命令就可以将钣金展开。
