CREO实体转化钣金

有些钣金件，不方便直接在钣金模板中制作出来，这就需要从实体转化了

操作方法

  • 01

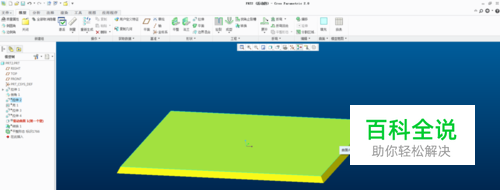

    拉伸出一个实体

  • 02

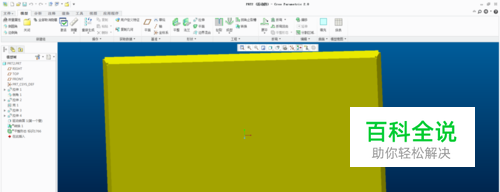

    切出一个料厚深度

  • 03

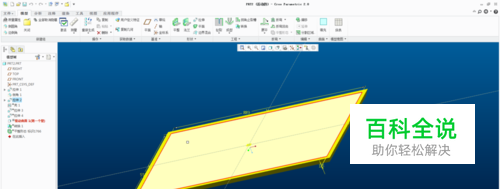

    抽壳

  • 04

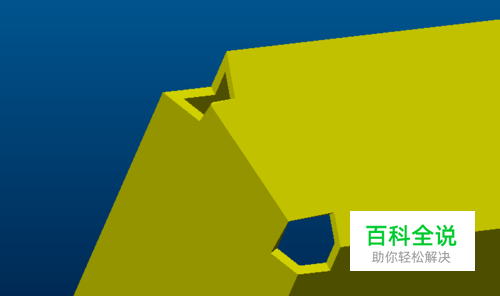

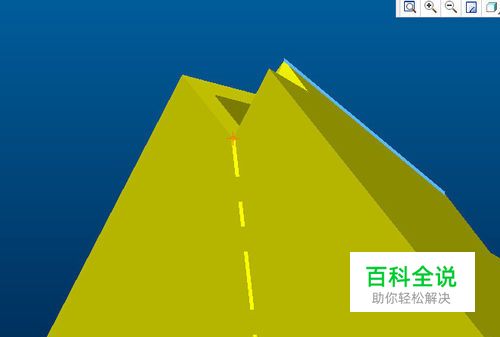

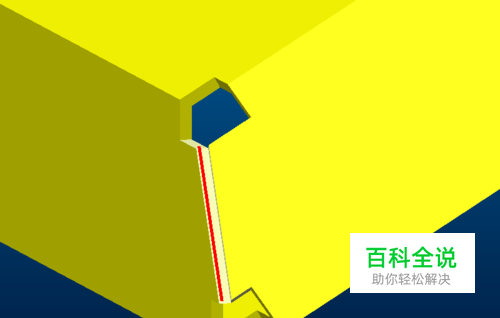

    在四个角切缺口，以免钣金无法成型

  • 05

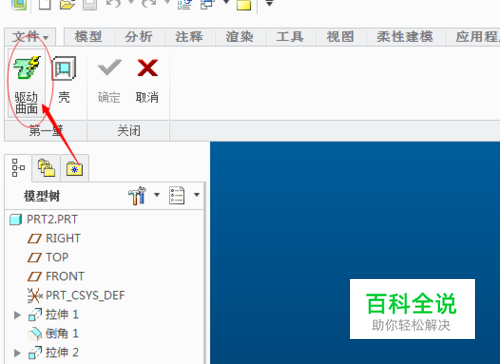

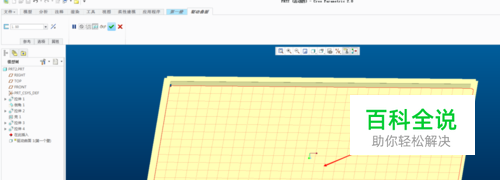

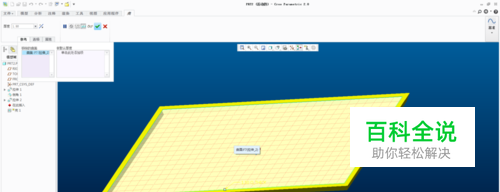

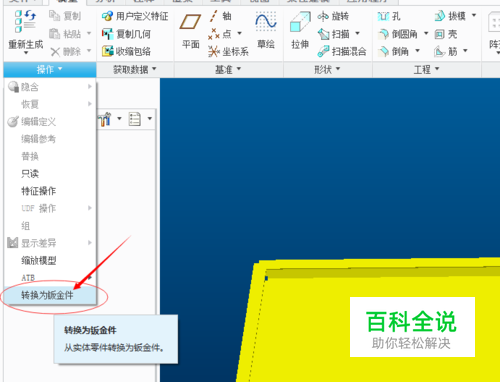

    选择操作--转换为钣金件--驱动曲面，然后随便选择一个面，打勾

  • 06

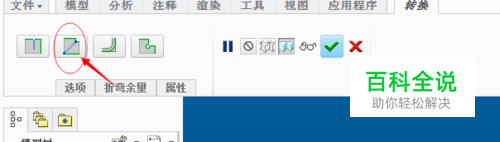

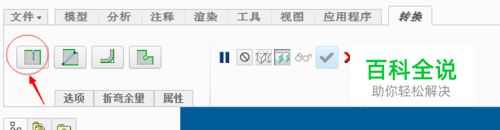

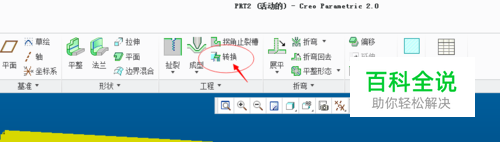

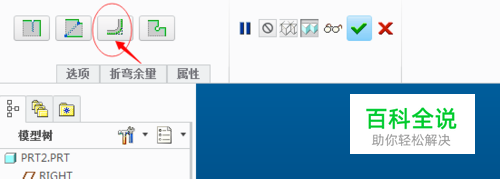

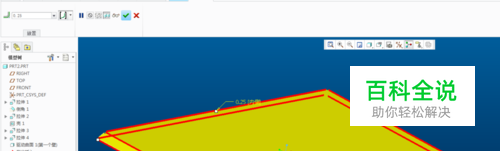

    点击转换-边扯裂，按CTRL依次选择四条边，选择边裂连接，四个角一样按图示选择，选择边折弯，八个边全选择，然后打勾。完成
