solidworks实体转换钣金及转折命令使用

很多人觉得实体的创建要比曲面及钣金简单,所以这里介绍一下在solidworks中由实体转换为钣金的一些方法。

操作方法

  • 01

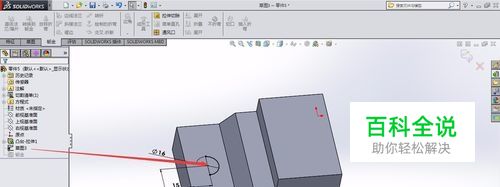

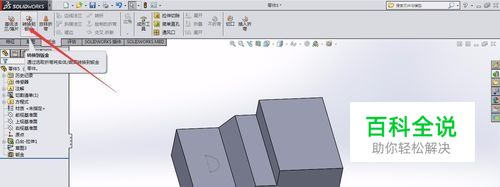

    这里随意画一个台阶实体,并创建一个切口草图,完成以后使用转换钣金命令。

  • 02

    按步骤选择固定面及折弯连线,同时再做一个切口

  • 03

    切口的宽度可以按单个缝隙调整,如图所示

  • 04

    转换完成以后效果如图,注意开口位置不能选为折弯连线

  • 05

    顺带讲一下钣金的转折命令,在需要转折的板面位置做一条草图直线,按图所示选择转折深度

  • 06

    完成钣金转折后效果如图。
