cad怎样标注尺寸

当我们用cad软件画好的cad图纸之后,怎么知道画好的图有多大呢?有什么办法设置尺寸吗?这就用到了标注尺寸了。如下图帮您解决怎么标注尺寸。

操作方法

  • 01

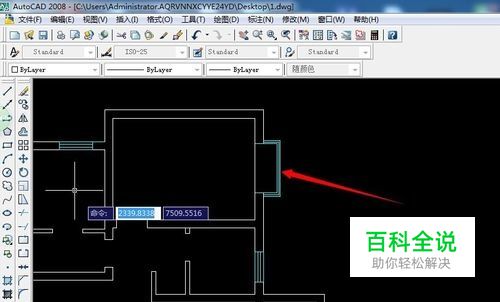

    首先打开cad软件,如下图所显示出来,这里是画好的cad图,这里要标注尺寸。

  • 02

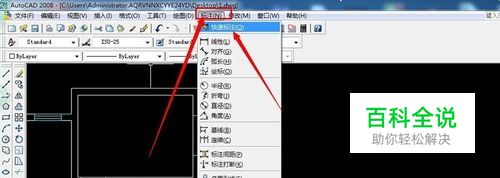

    单击“标注”,在选择快速标。

  • 03

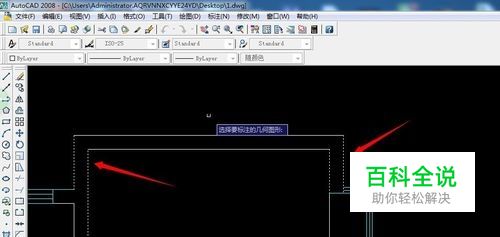

    这里在选择要标注的选项,选择第一条线。

  • 04

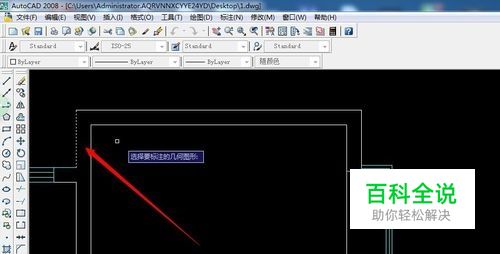

    这里在选择其它几条线,因为一条线是不可能标注的。

  • 05

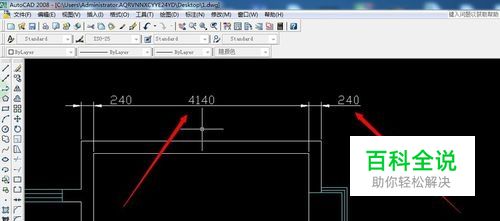

    选择好之后在单击空格键,在向上拉动就可以看到如下图尺寸,这里有240和4140毫米。

  • 06

    在选择另一边的在空格可以看到这尺寸是4620毫米,也是4.1多米。这就完成了cad 怎么标注了。
