3dmax摊平UV的小技巧
在游戏3D低模制作时，由于贴图大小的限制，为了最大化追求利用空间，所以在展UV和摆UV的时候就要求3D制作人员尽量把UV摊平来摆放。
这里就来介绍一下3Dmax在展UV时摊平的方法，也许有很多人都不知道吧？
步骤/方法
- 01

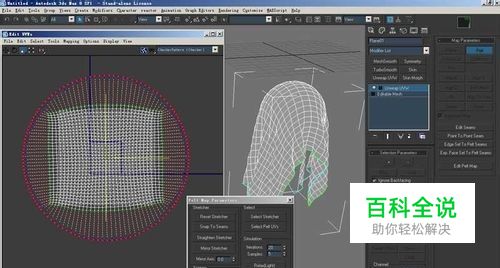

打开我们所用的3Dmax8
- 02

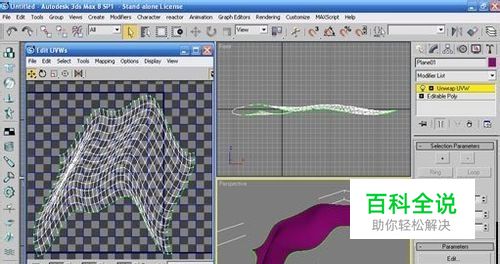

这就是要展平UV的那张布片，我们需要把它的UV尽量变为矩形
- 03

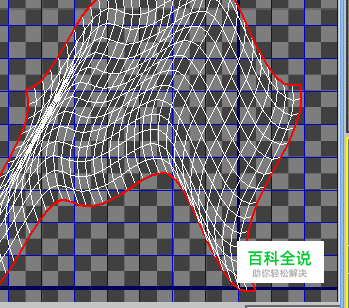

我们选中1模式，即边模式。随便选择一条边框后多次点击2按钮，使UV的整条边框被选中
- 04
如图中选项，将边模式转换为点模式
- 05

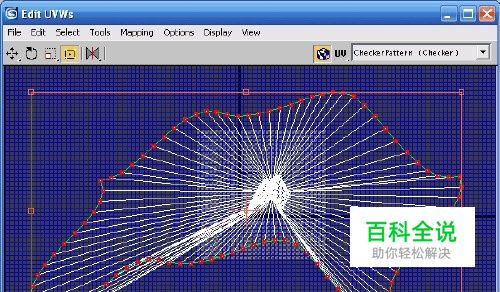

缩放这些点到如图状态
- 06

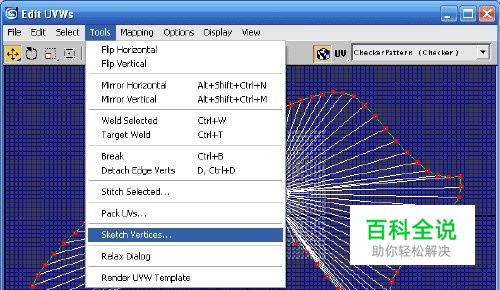

选择这项
- 07
注意图例中的选项，至于为什么选择方式为Drag Selection而不是偷懒用Use Current Selection并且对齐方式为Line而不是我们最终要的Box，是因为如果用当前选择的边缘自动生成Box将会导致边缘点的位置错误，自动的东西也不太好使。
- 08

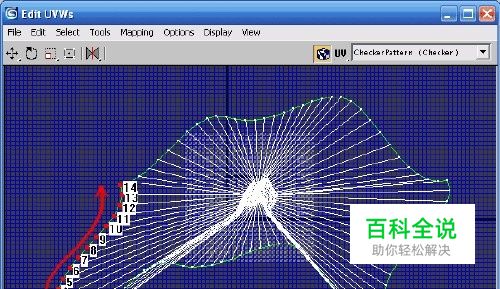

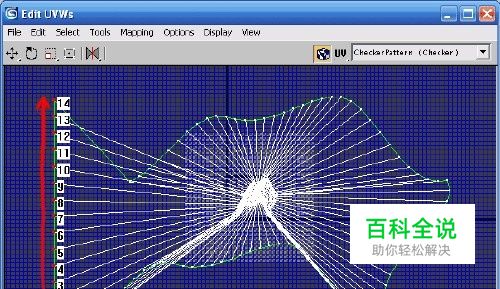

用鼠标左键沿如图顺序画一道，选中一边的点，记住鼠标不要有多余的操作
- 09
现在松开鼠标左键，光标就会变成笔的样子，再次用鼠标左键沿如图顺序来一道，将点重新排列
- 10

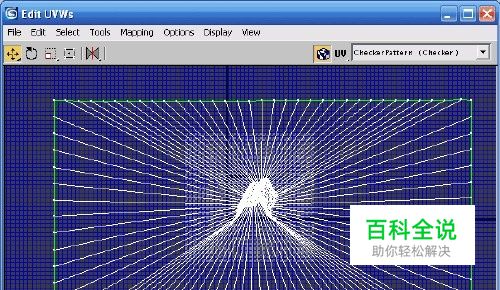

以此类推，用同样的方式将四条边大概对齐成矩形。画的时候你会发现先将边缘与里面的点分开是多么明智的一件事呵
- 11

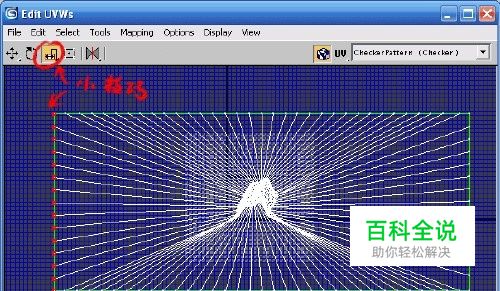

小技巧：用横方向缩放工具缩放纵方向排列的点可以使这些点的y轴对齐，这样最终的图形会比较标准
- 12

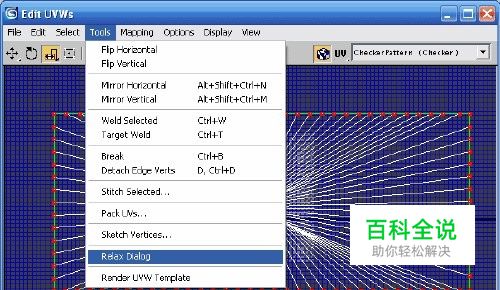

选中所有的点执行这个工具
- 13
确保1、2位置如图设置：开始选Relax By Centers 然后 Apply 几下，后面选Relax By Face Angles继续Apply。如果有地方的点实在不听话还可以穿插着用前面提过的小技巧。直到满意为止
- 14

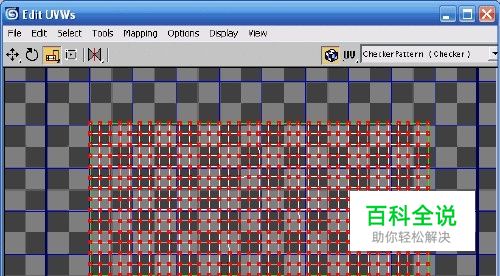

大功告成
