solidworks中的弯曲特征实例应用
solidworks当中的弯曲特征很实用，但是很多人都没接触过，不知道如何去使用，在这里我将讲述一个简单弯曲实例教程。
步骤/方法
- 01

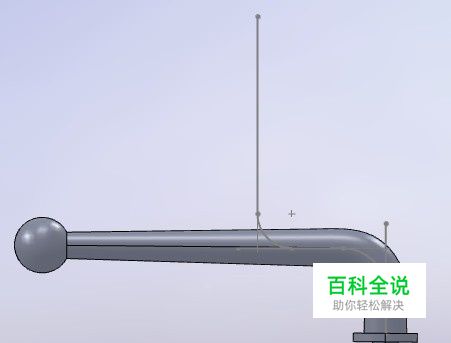

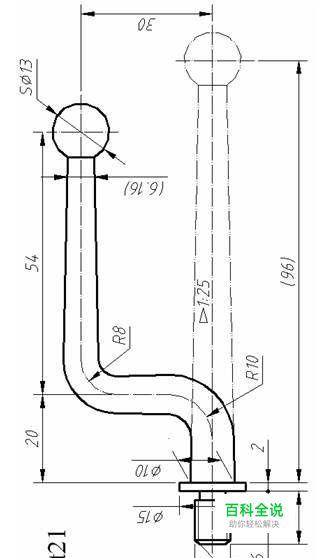

1. 我们的目标就是要把如图虚线所示的手柄折弯成实线的样式。
- 02
2. 首先我们先建模，方法随便，我用的是旋转
- 03

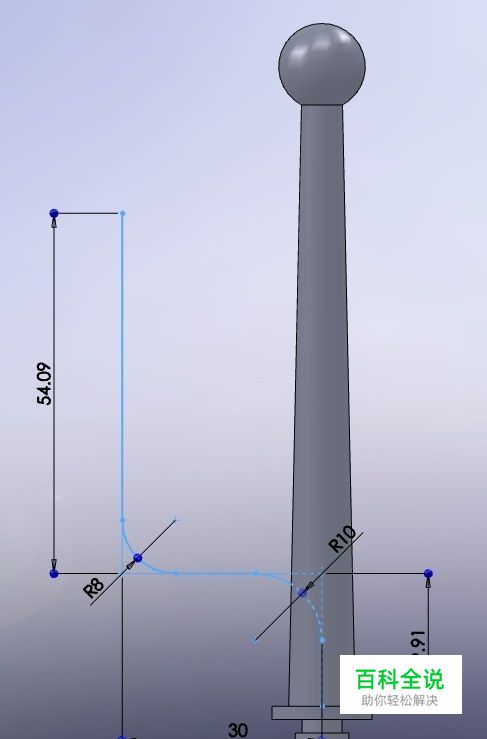

3. 然后我们绘制如图草图2作为参照，也就是作为布局草图。
- 04

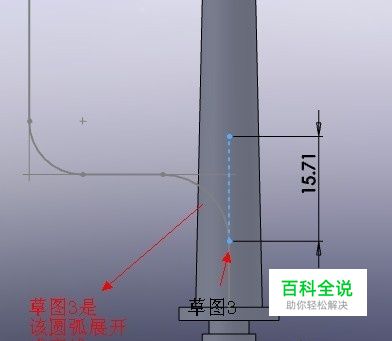

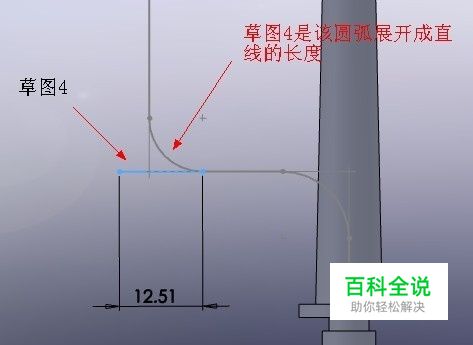

4. 然后我们画草图3和草图四作为辅助参考线，因为在弯曲的过程中我们要用到他们的两个端点。草图3和草图4分别是四分之一个R10和R8的圆。（四分之一圆弧展开成直线。你可以用CAD计算一下弧长然后画直线。）
- 05

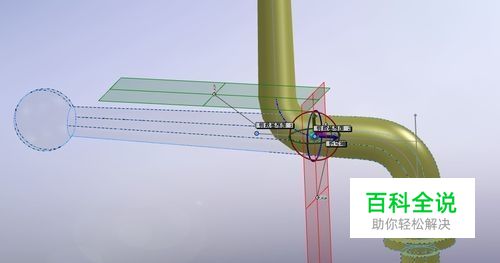

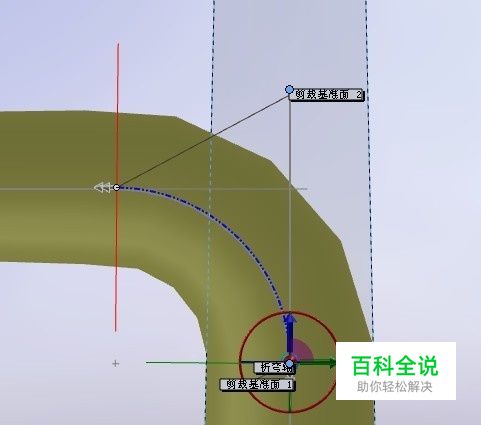

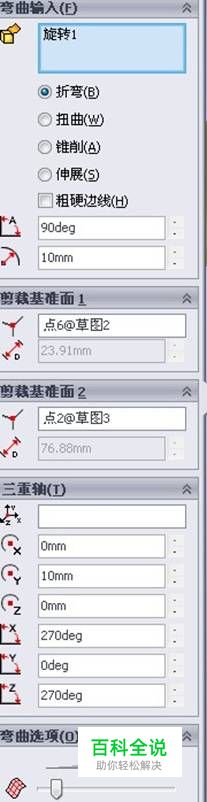

5. 现在一切准备就绪，那么我们就要开始弯曲特征的应用了。点击【插入】——【特征】——【弯曲】在【弯曲】特征窗口中，“弯曲的实体”选择我们的实体（在实体上任意处点击），然后点击“剪裁基准面1”下的“为剪裁基准面1选择一参考实体”栏，然后点击草图3直线的下端点。再点击“剪裁基准面2”下的“为剪裁基准面2选择一参考实体”栏，然后点击草图3直线的上端点。我们这么做是用来确定弯曲的范围，我们只需要在剪裁基准面1和2之间的实体进行弯曲，其余部分我们需要它还是直的。接下来我们我们在“角度”和“半径”处输入90°以及10MM。一般输入“角度”，半径就会自己变化，可能不是精确的10mm，但是很接近10mm，这个是电脑计算问题，没办法，不管他。其余参数如图设置三重轴的参数设置解释：Y轴的10mm=一开始的图纸上的20mm-R10，那个端点的坐标。或者我们可以右击三重轴原点，选择“移动三重轴到基准面1”。X,Y,Z轴的角度问题，我们弯曲的方向要在垂直于“剪裁基准面1和2”的直线上，因此我们要把三重轴的方向搞对。我们可以右击三重轴的轴圈上右击，分别选择旋转90°，旋转180°试试效果，然后选择正确的一种。（要正确弯曲要调到如图方向）切记，三重轴一定要放在弯曲开始的端点上 。也就是剪裁基准面上。
- 06
这样我们就得到如图效果了，成功一半咯
- 07

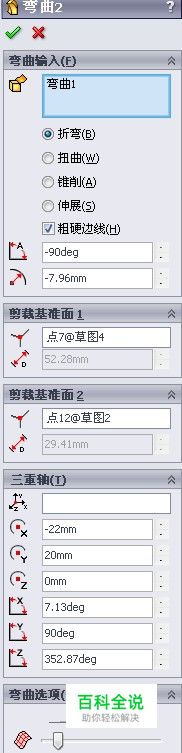

6. 继续插入弯曲特征参数如图，剪裁基准面1和2分别选择草图4直线的2个端点。三重轴数据参数：-22mm = 一开始的CAD图纸上30mm-R8角度的话仍旧是右击三重轴的轴圈设定，如图所示。
- 08

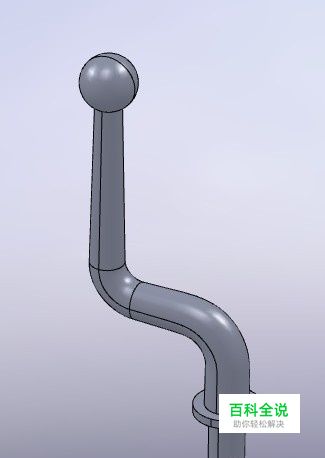

最终完成如图效果
