ANSYSworkbench13.0中创建三维特征实例详解
图文结合，详细的介绍了如何在ANSYSworkbench中创建三维特征的方法。
操作方法
- 01

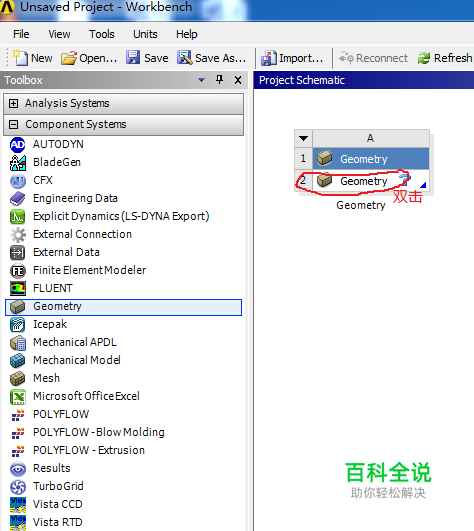

进入ANSYSworkbench的工作界面，在左边工具箱中打开 component system工具箱的下拉列表；然后双击geometry模块，系统会在旁边空白区弹出geometry的项目概图；然后再双击geometry的A2栏，如图所示。在弹出的长度对话框中选择millimeter选项，单机OK，打开designmodeler应用程序。
- 02

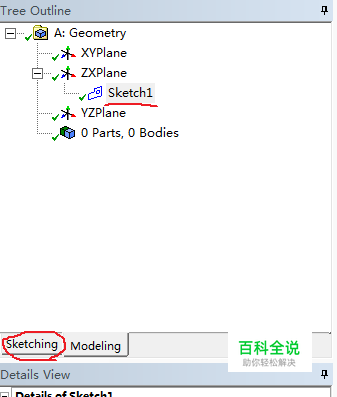

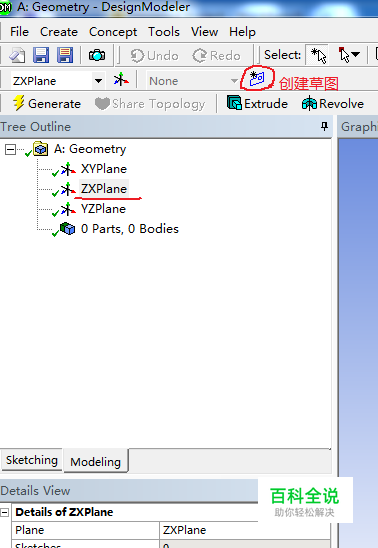

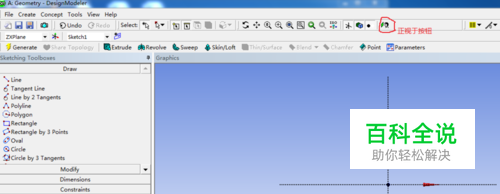

创建草图 1.首先单击树形目录中的“ZX轴平面"分支，然后单击创建草图按钮，如图所示 2.然后选中树形目录中的sketch1草图，单击目录下端的‘sketching’标签，如图所示，打开草图绘制工具箱窗格，单击工具栏中正视于按钮，开始绘制草图。
- 03

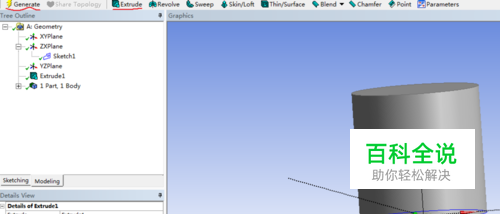

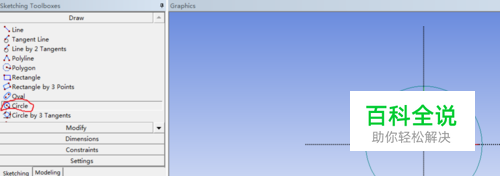

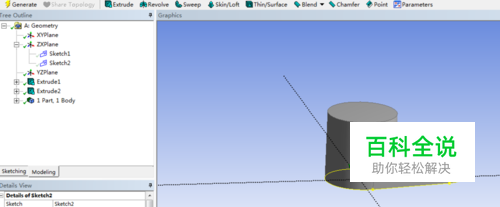

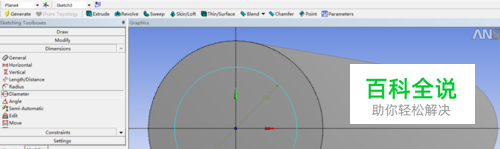

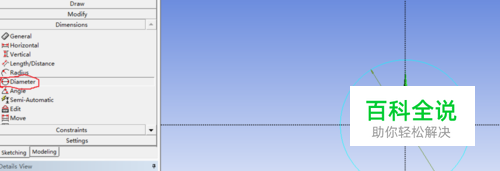

拉伸模型 1.用草图绘制工具箱中的命令绘制一个圆，如图所示。然后切换到dimensions的工具栏，选择diameter命令，如图所示，标注尺寸，将属性窗格中的D1改为10mm。 2.单击工具栏中的‘extrude’命令，在属性窗格中FD1，Depth(>0)改为10mm，即拉伸深度为10mm。单击工具栏中‘generate’按钮，变生成如图所示模型。 3.隐藏草图。在树形3目录中右击extrude1分支下的sketch1，在弹出的菜单中选择‘hide sketch’，隐藏草图。
- 04

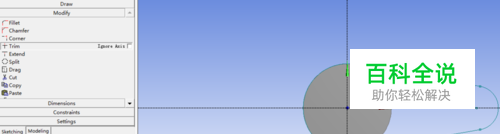

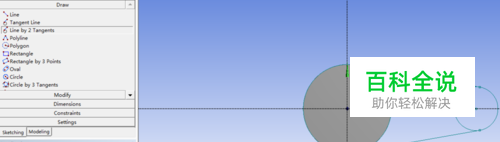

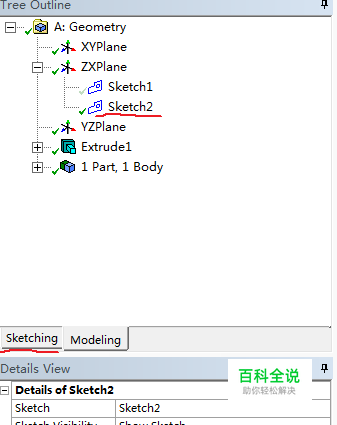

拉伸底面 1.首先单击树形目录中的“ZX轴平面"分支，然后单击创建草图按钮，此时会多出一个‘sketch2’的草图，如图所示，然后单击‘sketching’标签。 2.单击工具栏中正视于按钮，开始绘制草图。首先绘制两个圆，然后用‘line by 2 tangents’命令绘制两圆的切线，然后用modefy中的trim命令修剪多余的部分，如图所示。 3.安照上面的方法标注尺寸，并拉伸实体。结果如图所示。
- 05

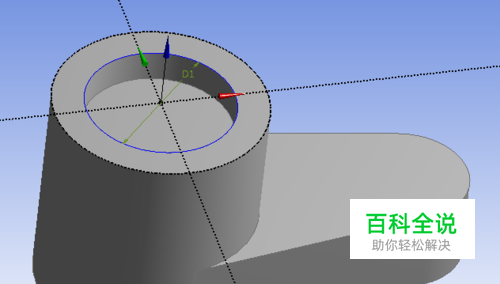

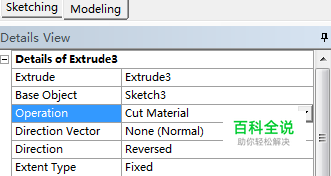

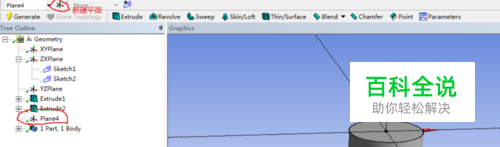

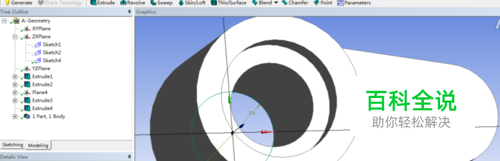

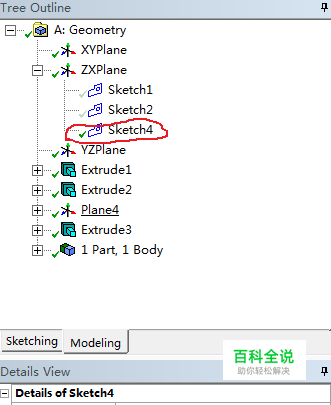

拉伸大圆孔 1.选中模型中最高的面，然后单击工具栏中的新建平面按钮，最后单击‘generate’生成新的平面‘plane4’。 2.然后按照上面的方法在plane4上画草图，如图所示。单击‘extrude’，将属性窗格中operation后面的参数更改为‘cut material’FD1，Depth(>0)后面改为1.5，单击‘generate’，如图所示。 3.同理，选择ZX平面，然后单击绘制草图按钮，会发现多出一个sketch4，然后按照上面的方法拉伸切除，最后生成的图如下图所示。
