ANSYSworkbench13.0中如何自定义添加材料属性

图文结合，详细介绍如何在ANSYSworkbench13.0中添加材料属性。

操作方法

  • 01

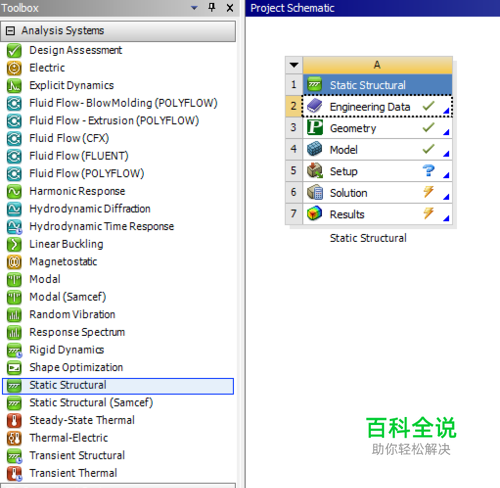

    打开workbench，双击‘static structural’，在弹出的项目模块中首先导入模型。如图所示。本例以ZG230-450材料为例，事先要知道其密度，泊松比和弹性模量（也为杨氏模量），添加其他材料也一样。

  • 02

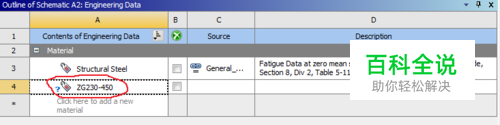

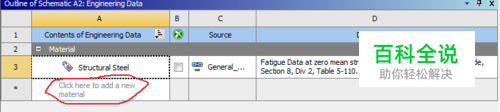

    返回到‘project schematic’窗口，双击A2栏的‘engineering data’。在弹出的界面中鼠标左键单击‘click here to add a new material’,然后再其输入ZG230-450，如图所示。

  • 03

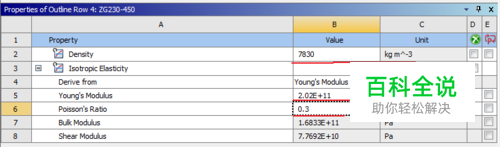

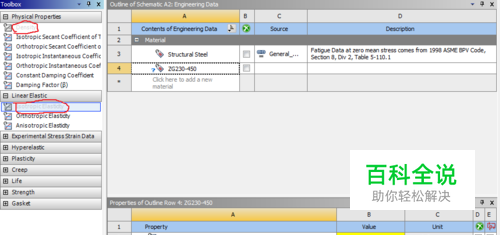

    分别双击左边‘toolbox’下的‘density’和‘isotropic elasticity’,便会出现如下图所示的对话框，然后在相应的里面填上密度、弹性模量和泊松比的值，如下图所示。

  • 04

    然后点击上面工具条里的‘return to project’,返回到project 窗口，可以看到model需要更新，于是更新下model。

  • 05

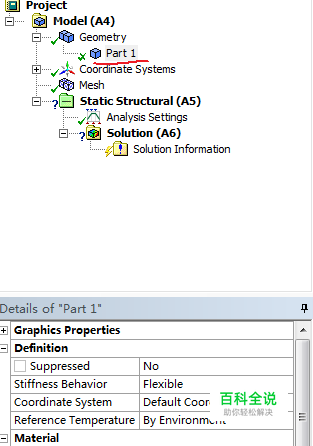

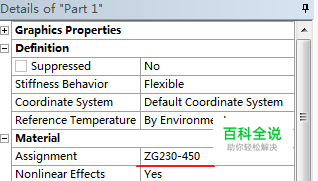

    回到mechanical界面，点击model 下 geometry 下的part1，在左下角找到‘assignment’，然后点击‘structural steel’，会出现一个有向右箭头的小图标。鼠标左键点击一下，可以看到里面有你刚才添加的材料，于是选择ZG230-450，于是材料就添加好了，如下图所示。
