区分CAD中的第一视角和第三视角
在机械设计基础中知道我国的工程制图都是使用第一视角，而很多欧美国家则会使用第三视角，那么怎么去区别CAD中的视角问题呢？
操作方法
- 01

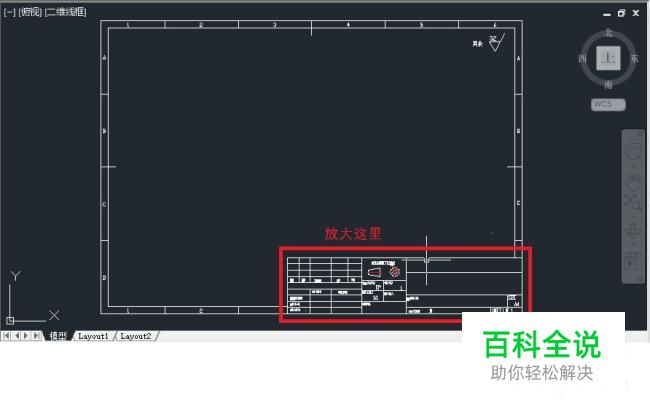

首先，看一下一般的工程图，都会在那里说明图纸的视角类型，请看下图。
- 02

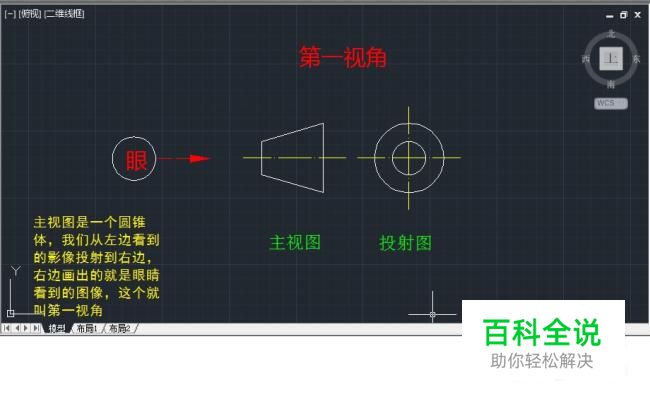

那么什么是第一视角呢？我这样理解的，我们从一个方向去看主视图，如果看到图形投影到对面，那么就是第一视角。
- 03

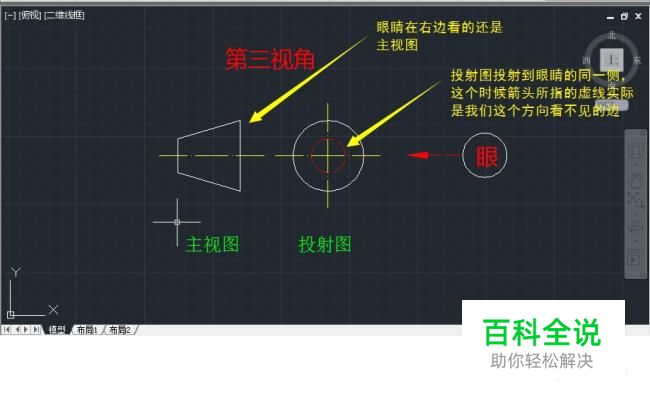

那第三视角呢？同样的图，我们看看区别。可以看的出来，同样的图形，我们投射的位置变化了，也会出现一些不同的虚线。
- 04

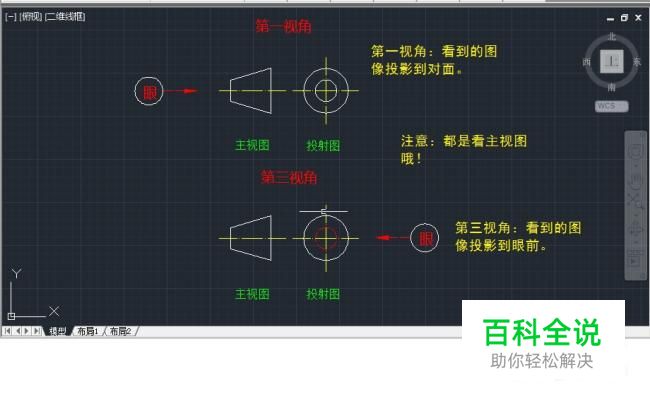

两步的图形我们对比起来可能会明显一点，简单理解就是一个图形你看到的影像投射到哪个方向对应一种视角。
- 05

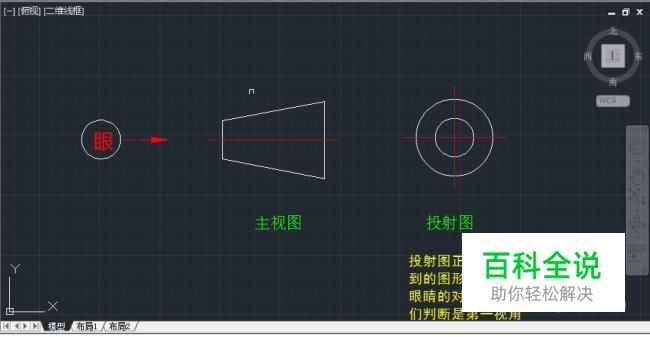

工程图中对第一视角的表示。按照我们所截的图像可以判断该图纸是第一视角。
- 06

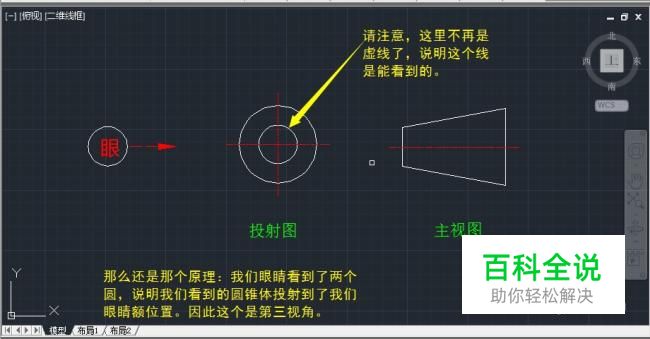

再来判断一次第三视角。这次我们稍作改变，看能不能区分出来！
- 07

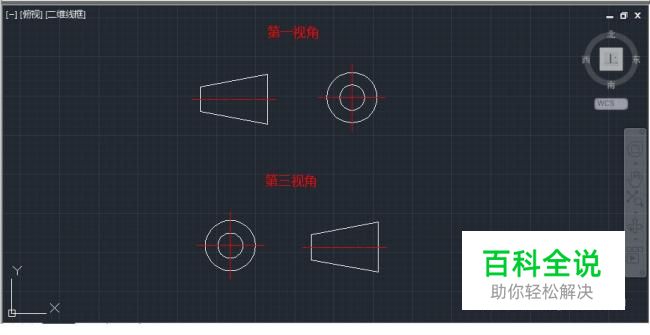

对于我们拿到工程图纸，只需要确认这两个对应的投影图就知道图纸的视角类型了！这是国际统一的表示方法，因为害怕打印的问题，这个示意图是不会出现虚线的，请大家注意。
