如何用UG创建一个两端有法兰的弯管

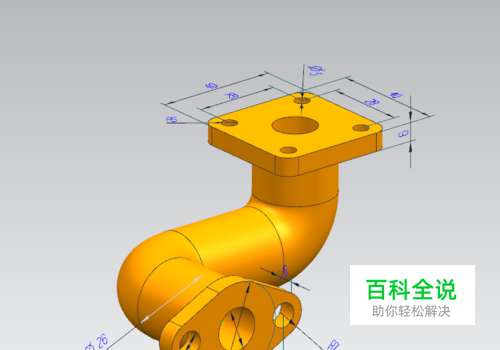

该模型为一弯管，两端还有不同的法兰接口，可将模型分为二大部分，一为弯管部分，二个两端的法兰部分。来看下怎么创建吧。
操作方法
- 01

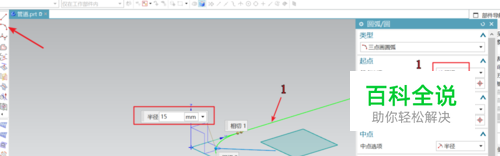

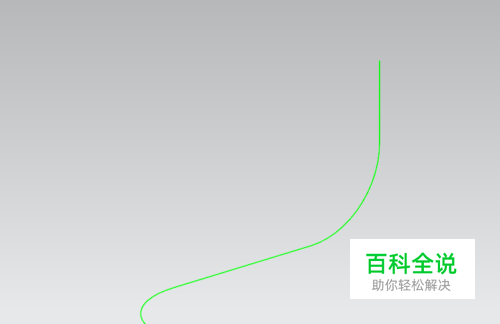

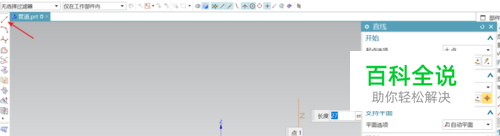

首先创建弯管部分，弯管的引导线为空间曲线，可直接在建模区用曲线绘出。根据尺寸绘出直线与圆弧。
- 02

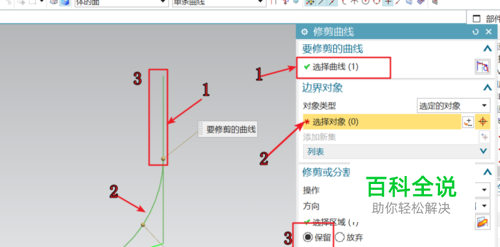

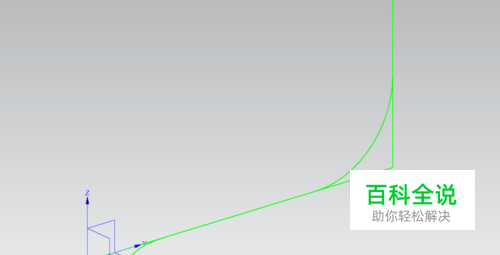

对曲线进行修剪要注意，所选的是保留侧和放弃侧。如果较维选中可去掉捕捉圆心的选项。
- 03

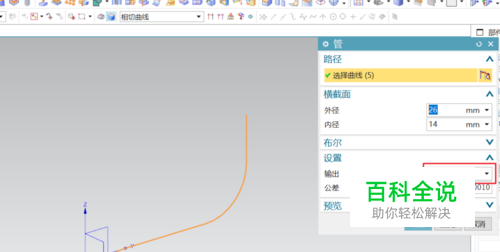

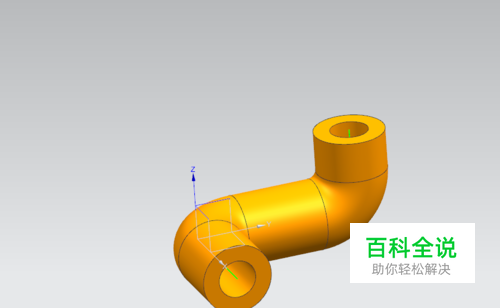

选用管道，设置管管的外径为26，内径为14；这里要注意因为弯度在90度内要选输出为多段，不然会出错的。
- 04

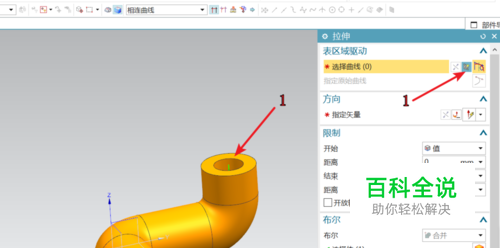

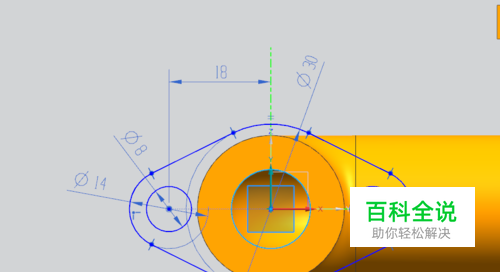

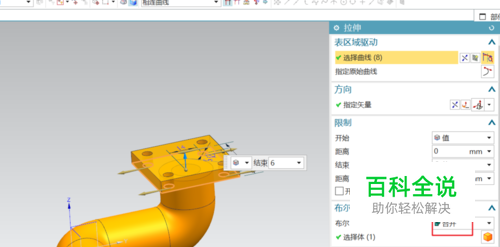

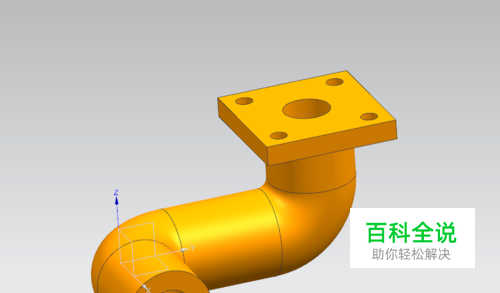

选用拉伸命令，以弯管上端的平面为草绘面绘出拉伸的截面线，得到上端的法兰接口。注意选与管道进行布尔为合并。
- 05

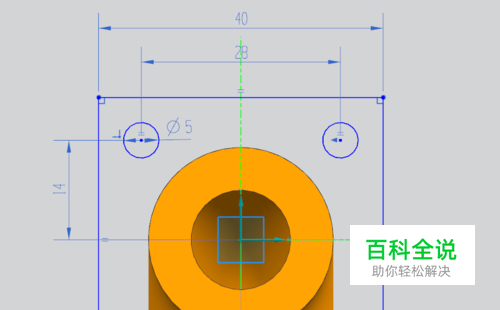

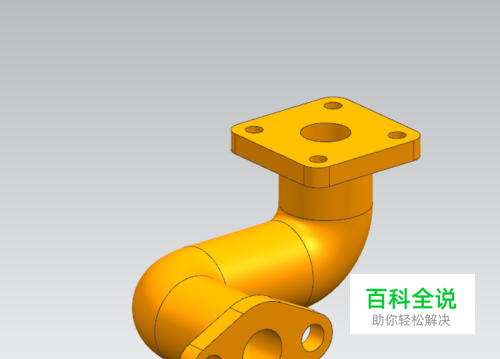

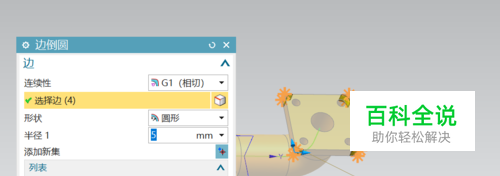

用同样的方法，选下端面为拉伸的草绘截面，绘出截面线；拉伸高度为6.得到另一端的法兰接口。同时对方开法兰接口四边进行倒圆角处理。得到完整模型。
