AUTOCAD中如何设置建筑标注样式？

对于新人来说设置建筑标注有的时候还是不太熟悉。我们今天详细的说明一下。

操作方法

  • 01

    在命令行中输入D命令，打开“标注样式管理器”

  • 02

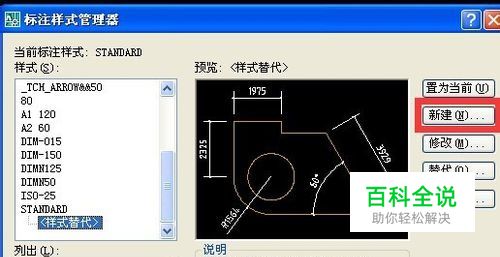

    在“标注样式管理器”点击“新建”按钮。

  • 03

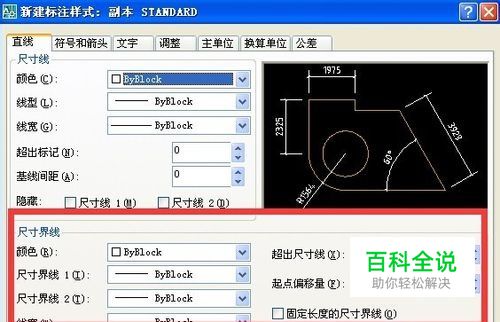

    在“直线”窗口没有太多的设置，很多教材有详细的设置，其实我们可以不要设置。默认就好。

  • 04

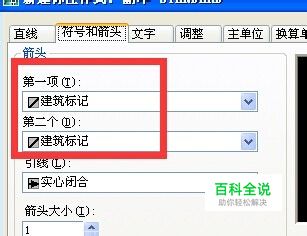

    在“符号和箭头”选项卡中选择“建筑箭头”如图所示。

  • 05

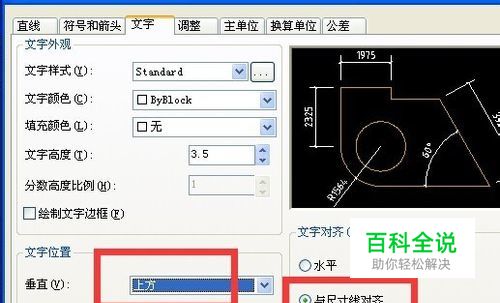

    文字位置选择“上方”，文字对齐方式选择“与尺寸线对齐”如图所示。

  • 06

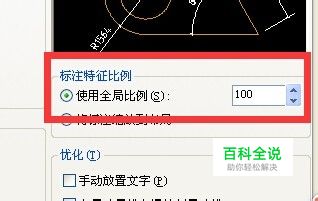

    全局比例的设置其实没有固定的值，如图建筑面积大的话，这个值也要调大，大家可以根据实际情况选择数值。

  • 07

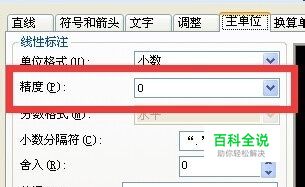

    而精确度的设置一般选择为0就可以了。建筑图有的时候不需要如此精确。

  • 08

    当然还有很多其他参数，我个人认为越简单越好，不在设置的太多太麻烦，这样不便于管理。
