怎样用SolidWorks进行零件的布尔运算
在SolidWorks中，可以在零件环境下插入其他零件与现有零件进行布尔运算。如果存在配合关系的两个零件轮廓较为复杂，则画好一个之后可以用它去辅助另一个零件的建模。这里以花键轴和花键槽的建模为例介绍一下怎样用SolidWorks进行零件的布尔运算。
操作方法
- 01

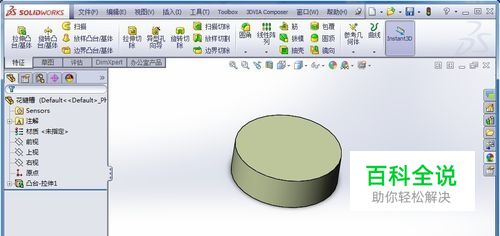

打开主零件，这里以需要拉花键槽的一个圆柱为例，如下图所示：
- 02
在主零件中插入另一个零件，并设置好两个零件的相对位置，如下图所示：
- 03

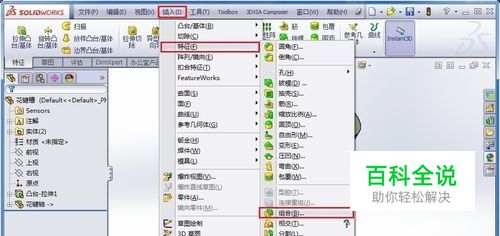

依次点击“插入”“特征”“组合”，准备进行两个零件的布尔运算，如下图所示：
- 04

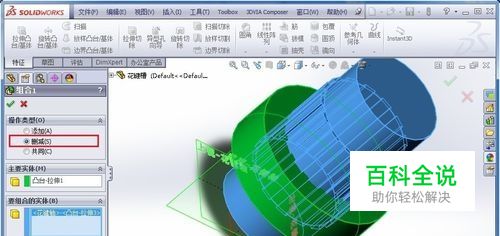

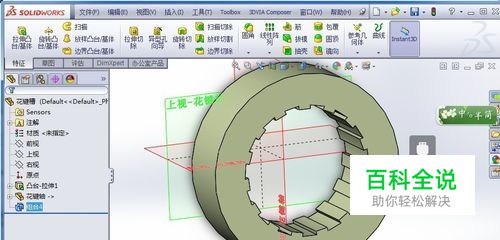

这里我们要借助花键轴来做出键槽，在组合选项中点选“删减”，即将两个零件重合的部分去除。将“主要实体”选择为花键槽圆柱，将“要组合的实体”选择为花键轴，这样在执行组合后就将保留圆柱上除公共部分外的材料，这里的效果就是在圆柱中做出了花键槽，如下图所示：
- 05

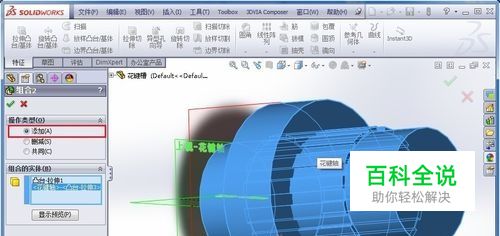

如果在组合选项中点选“添加”，在“组合的实体”中选择两个零件，则组合的效果是把两个两件合二为一，如下图所示：
- 06

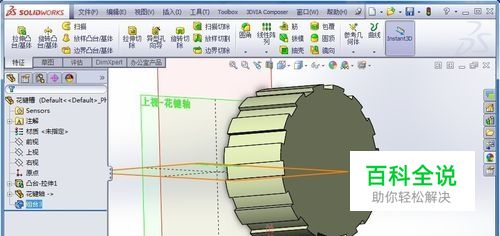

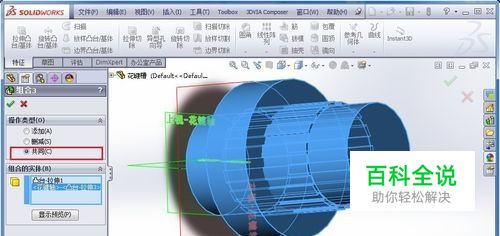

如果在组合选项中点选“共同”，在“组合的实体”中选择两个零件，则组合的效果是保留两个两件公共的部分，如下图所示：
