cad怎么在图纸上添加文字标注（cad图纸下面怎么标注文字）

如何在CAD文档中针对特定的元素实现文本标注内容的添加及删除操作呢？接下来就与大家分享一下有关CAD标注添加及删除的具体方法，希望能帮助大家。

方法/步骤

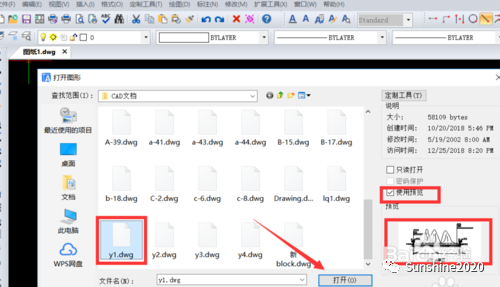

  1. 针对CAd文档内容的编辑操作，我们需要借助相关CAd编辑工具来实现，对此借助如图所示的CAd编辑工具打开相应的文档。

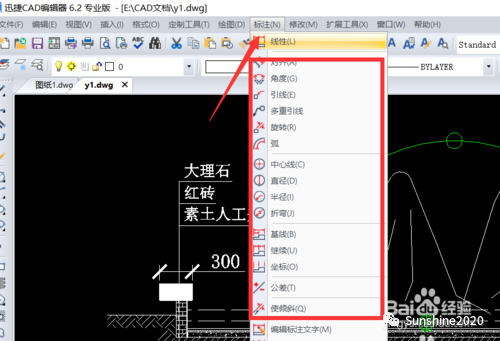

  2. 如果想在CAd文档中，针对特定的图形添加标注，可以通过“标注”下拉菜单进行选择，在此需要根据不同的元素类型选择相应的标注样式。

  1. 如图所示，我们以“线型标注”为例，当从“标注”菜单中选择对应的标注样式后，可以在标注的位置点击即可完成绘制操作。

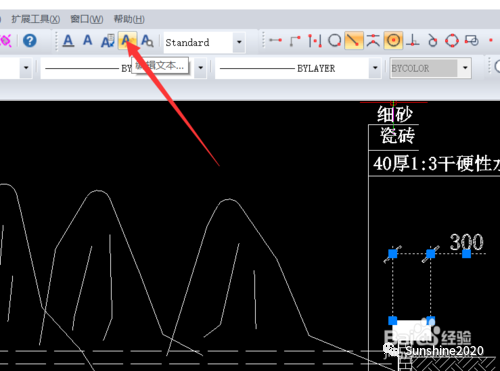

  1. 对于已存在或标注的内容，如果想对其中的内容进行更改时，我们可以利用“工具箱”中的“编辑内容”工具来实现。

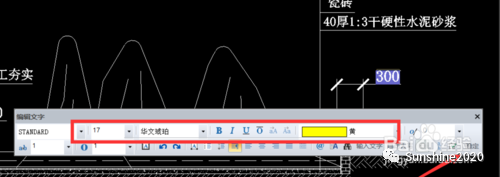

  1. 从打开的如图所示的“编辑文本”窗口中，可以针对标注的文字样式等属性进行设置，最后点击“确定”按钮即可完成相关标注内容的修改。

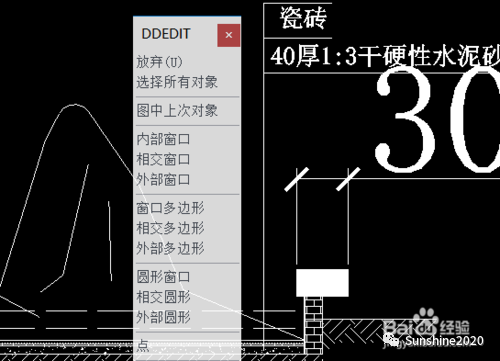

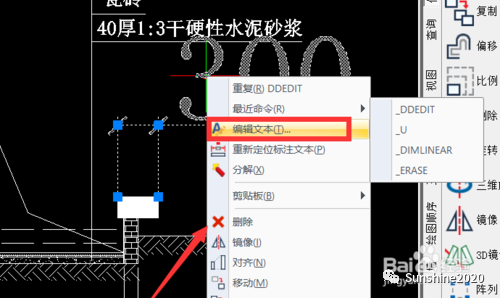

  1. 当然，有关针对标注内容的更多操作方法，我们可以通过右击对应的标注，从弹出的右键菜单中选择相应命令来实现。

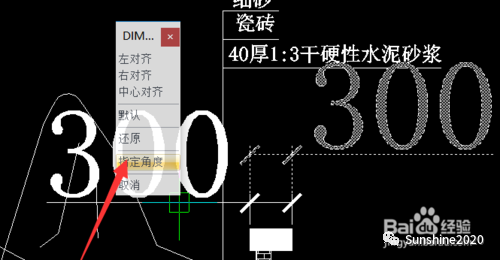

  1. 如图所示，我们可以在修改标注文本内容的同时，针对标注进行其他操作，比如，进行旋转，此时只需要输入相应的角度数值即可。

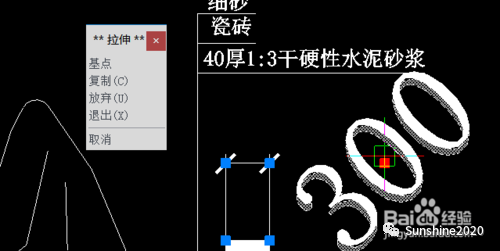

  1. 调整标注角度后的效果如图所示：
