creo4.0装配设计中使用“重合”约束添加零件

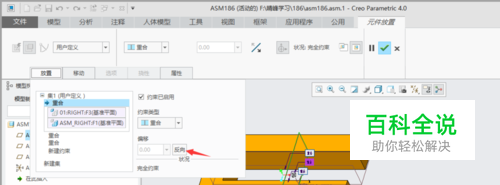

下面介绍通过面与面”重合“约束添加零件。（重合时如果要求反向，可以通过”元件放置“操作板中”放置“选项里的”反向“切换方向）
线与线重合，点与点重合，坐标系与坐标系重合等可以参考此。
操作方法
- 01

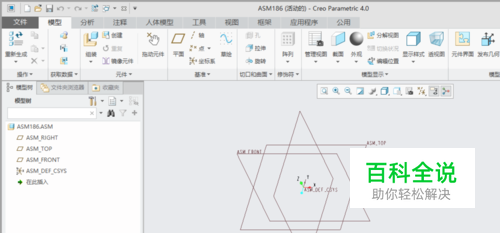

打开creo4.0软件，创建一个装配文件。（具体方法参考引用的经验）
- 02

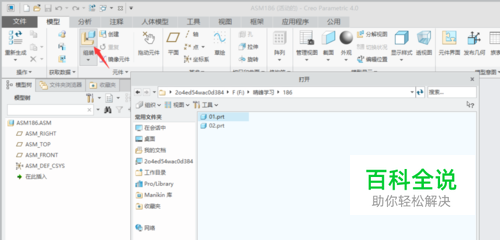

单击“模型”功能选项卡“件区”域中的“组装”。弹出“打开”对话框。
- 03

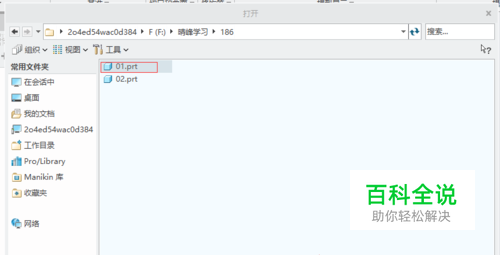

在“打开”对话框中找到选中要组装的零件名称（比如下图中的"01.prt"），单击“打开”。
- 04

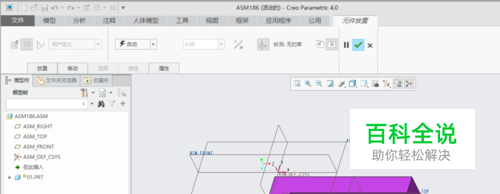

在绘图窗口中单击一点放置模型。
- 05

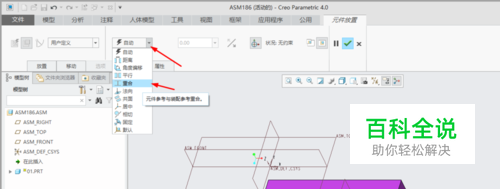

在“元件放置”操作板中把约束类型选择“重合”。
- 06

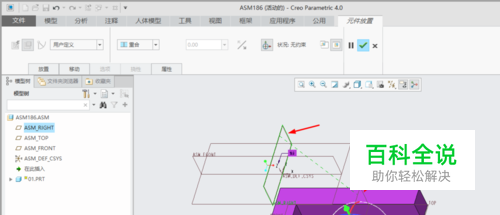

单击”ASM_RIGHT“和”RIGHT“两个基准面创建第一组约束。
- 07

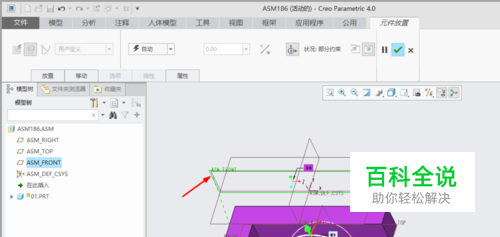

单击”ASM_FRONT“和”FRONT“两个基准面创建第二组约束。
- 08

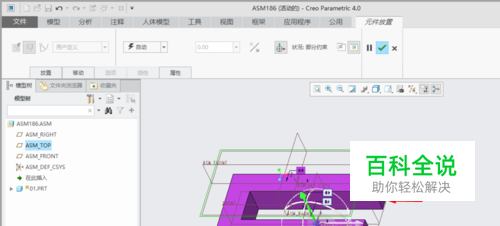

单击”ASM_TOP“和”TOP“两个基准面创建第三组约束。
- 09

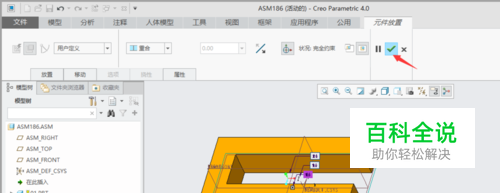

通过以上3组约束后，零件”01.PRT“完成被约束，单击“元件放置”操作板中的“确定”按钮，完成零件装配。
