proe5.0怎么在模型平面中建立剖面线？
我们经常需要在proe的某个平面建立剖面线，而不是利用剖面实现实体的切剖，这样应该怎么做了。
操作方法
- 01

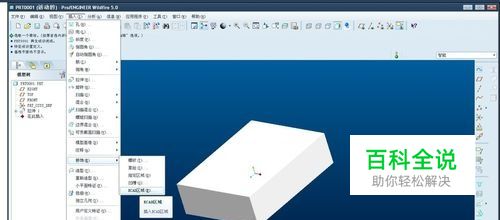

打开一个实体，插入-注释-ECAD区域。
- 02

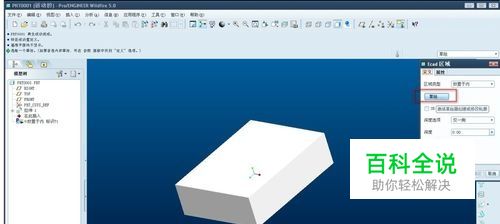

选择“草绘”。
- 03

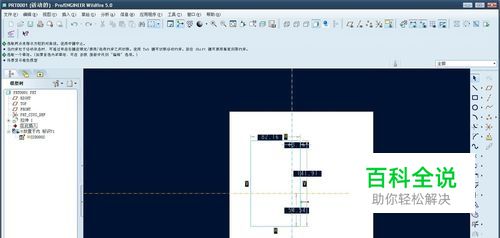

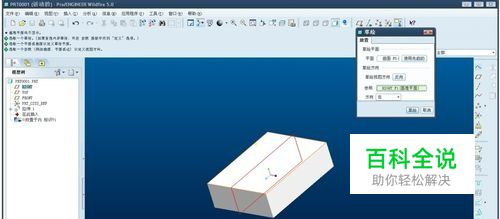

选择参考平面。这个参考平面就是你需要表现的剖面图。
- 04

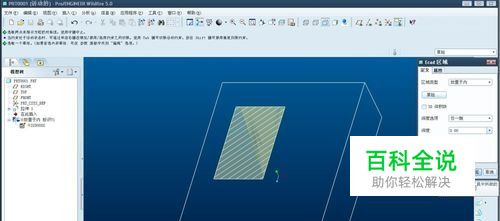

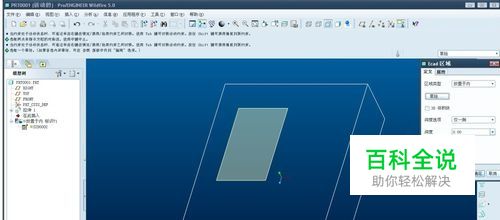

然后在“剖面”的位置打上勾就可以了。
- 05

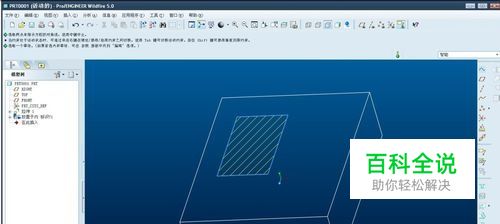

确认后，剖面线即可呈现proe5.0的3d图中。
