CAD中如何打断标注线
CAD绘图时,为了图面美观,将图面的线段、标注线或指示线交叉部位打断,可分为两部分:1.0图面直线段的打断;2.0标注线的打断。
操作方法
- 01

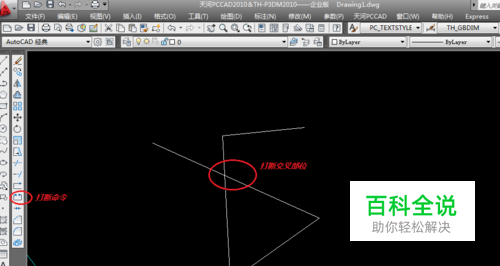

第一种方式:普通直线的打断,将交叉部位打断,直接选择"打断”命令,如图:
- 02
然后选择将要打断的第二点部位,打断后如图:
- 03

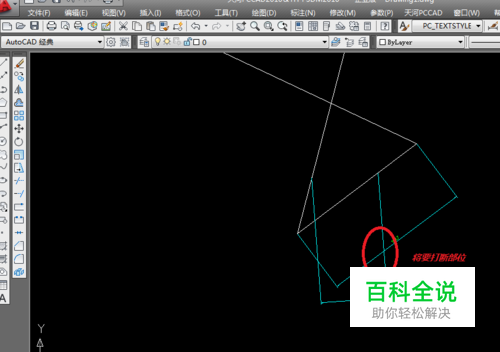

第二种方式:标注线的打断:输入命令“dimbreak”;
- 04

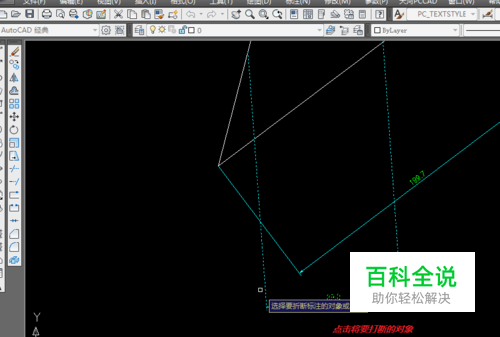

选择将要打断的标注线,单击选择;
- 05

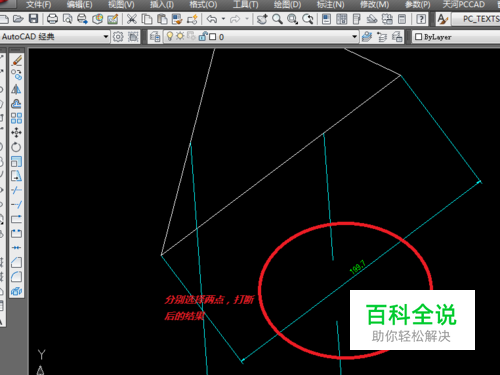

先后选择两点来确认打断范围,打断完成,如图:
- 06
以上两种打断方式,供参考学习,希望能帮助大家,谢谢~~~
