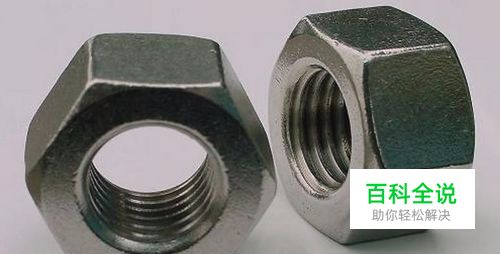

CAD如何绘制螺母

为大家分享一下如何简单的绘制一个螺母。

操作方法

  • 01

    打开你的CAD软件,进入CAD后,点击 圆 命令,绘制圆半径分别为3.4 4 6.5。

  • 02

    点击多边形,输入多边形为6 。(我们先把象限点的对象捕捉打开,也可以通过按shift+右键打开)

  • 03

    然后点击选择打断命令,打断点分别为右边与下面的象限点。

  • 04

    点击旋转功能,旋转目标为打断过的圆,然后,旋转角度为20度。

  • 05

    最后我们就完成螺母的二维图绘制。点击保存就可以退出了。
