面包板是实验室里面用于搭接电路的重要工具，熟练掌握面包板的使用方法是可以提高试验效率，减少试验故障的最重要基础之一。这里简单的介绍一下面包板的结构和使用方法。

操作方法

01

面包板的大体结构如图，常见的小单元面包板分。上--中---下三部分；上面和下面的部分一般是一行或两行插孔构成的窄条。中间部分是由一条隔离凹槽和上下5行的插孔构成的。
02

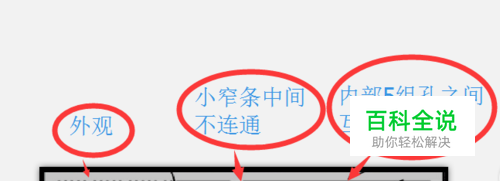

窄条的上面和下面的部分的结构图：窄条上下两行之间电气不连通，每5个插孔为一组“通语称---孤岛--- ” 通常的面包板上有10组。这个10组“孤岛”一般有3种内部连通结构： 1：左边5组内部电气连通，右边5组内部电气连通，但左右两边之间不连通，这种结构通常称为5-5结构。 2：左边3组内部电气连通，中间4组内部电气连通，右边3组内部电气连通，但是左边3组，中间4组及右边3组之间是不连通的，这种结构通常称为3-4-3结构。 3：还有一种结构是10组“孤岛都连通，这种结构最简单。”
03

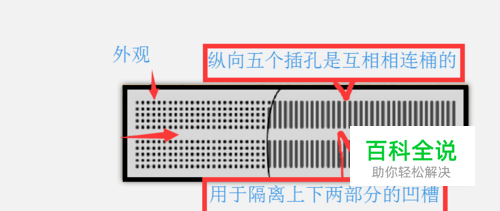

中间部分宽条是由中间一条隔离凹槽和上下各5行的插孔构成，在同一列中的5个插孔是互相连通的，列和列之间以及凹槽上下部分是不连通的。
04

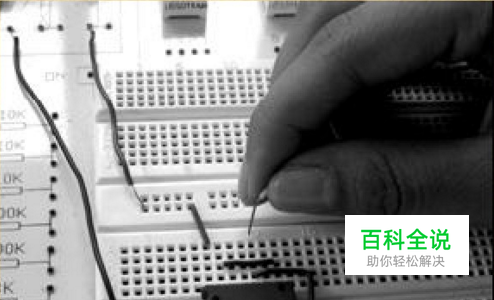

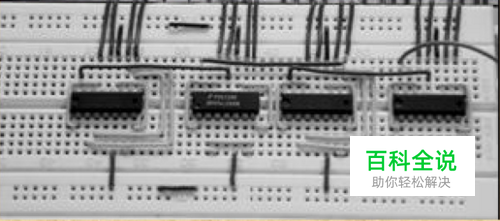

在做试验的时候，通常是使用两窄一宽组成的小单元，在宽条部分搭接电路的主体部分，上面的窄条取一行做电源，下面的窄条取一行做接地。使用时注意窄条中间部分不通。在搭接数字电路时，有时由于电路的规模较大，需要多个宽条和窄条组成的较大的面包板，但使用时同样通常是两窄一宽同时使用，两个宽条的第一行一般和地线连接，第二行和电管连接，由于集成块电源一般在上面，接地在下面，如此布局有助于将集成块的电源脚和上面的第二行窄条相连，接地脚和下面窄条的第一行相连，减少连线长度和跨接线的数量，中间宽条用于连接电路，由于凹槽上下是不连通的，所以集成块一般跨插在凹槽上。
05

面包板布线的几个基本原则：在面包板上完成电路搭接，不同的人有不同的习惯和方法。但是，不管无论什么方法和习惯，完成的电路搭接，必须注意以下几个基本原则。 1：连接点越少越好。每增加一个连接点，实际上就人为的增加了故障概率。面包板孔内不通，导线松动，导线内部断裂等常见故障。 2：尽量避免立交桥。所谓的--立交桥--就是元器件或者导线骑跨在别的元器件或者导线上。初学者最容易犯这样的错误。这样做，一方面给后期更换元器件带来麻烦，另一方面，在出现故障时，零乱的导线很容易使人失去信心。 3：尽量牢靠。有两种现象需要注意：一种；集成电路很容易松动，因此，对于运放等集成电路，需要用力下压，一旦不牢靠，需要更换位置。二种 ;有些元器件管脚太细，要注意轻轻拔动一下，如果发现不牢靠，需要更换位置。 4：方便测试。五孔孤岛一般不要占满，至少留出一个孔，用于测试。 5：布局尽量紧凑。信号流量尽量合理。 6：布局尽量和原理图接近相似。这样有助于查找故障，出现故障查找快捷方便。 7：电源区使用尽量清晰。在搭接电路之前，首先将电源区划分成电源，地，负电源3个区域，并用导线完成连接。
06

面包板的携带和一般的维护开放实验进行中，避免不了将自己搭接好的电路带到实验室，或者从实验室带出去。经常就出现这样的问题。本来好好的电路，拿来就有问题了。或者自己搭接好的电路，电容怎么不见了？为了解决这个问题，想了很多方法。用塑料袋泡沫捆绑，胶带纸扎上等等。大家知道，这样做实验上不保险。唯一可靠的方法是，平端着，拿回去。否则，无论你怎么保护，来来回回之间都要重新检查。面包板并不太娇贵，但也不能“虐待”它。一般来说，即使少量进水，只要干了，也不会轻易损坏。它最怕的是碎屑，断头和粗暴插拔，不要让粉状物进入插孔，不要讲金属线折断在孔内。不要讲太粗的导线，探针，管脚插入孔内。面包板的损坏，难以检查出来，因此，请大家格外爱护。希望可以给大家带来帮助，谢谢
