CAD怎么画同心圆？

CAD画同心圆可以指定相同的圆心来画圆，也可以用偏移命令来绘制。这里以Auto CAD 2008为例，需要用到的命令：画圆 C ，偏移 O。

操作方法

  • 01

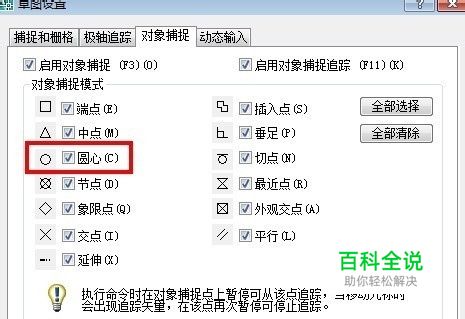

    首先要设置对象捕捉，捕捉圆心。在左下角的对象捕捉上点右键，设置，在弹出的设置框中选择圆心，如图所示：

  • 02

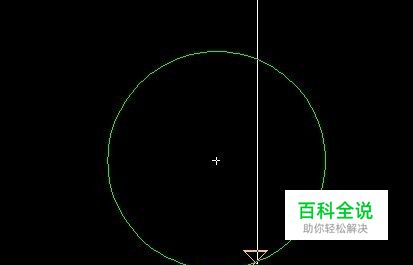

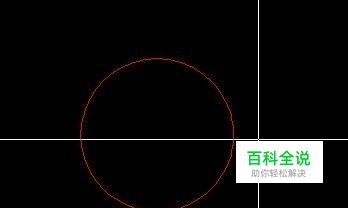

    先画第一个圆，在输入命令 C，鼠标移到第一个圆的圆弧上任意一点就出现了圆心点，然后以这个点为圆心就可以画出同心圆了。

  • 03

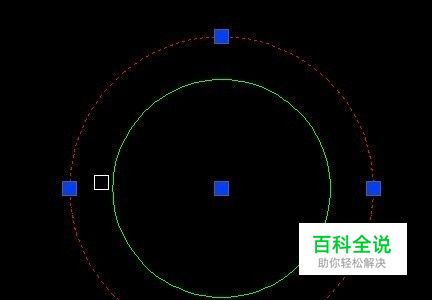

    也可以使用偏移命令，先画第一个圆，选中它，输入命令 O，然后在输入偏移的距离，这个距离就是两个圆半径之差，鼠标移到你要偏移的位置，点击就可以画出同心圆了。
