cad中怎么绘制灯具
灯具是照明平面图中不可缺少的组成部分，下面来看在软件中怎么绘制灯具。
操作方法
- 01

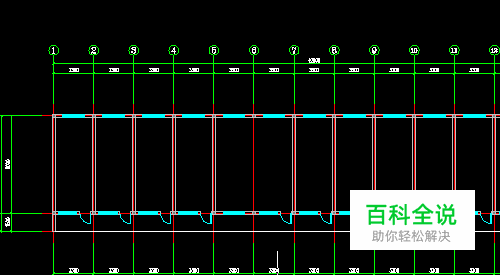

首先我们打开一个绘制好的建筑平面图。
- 02

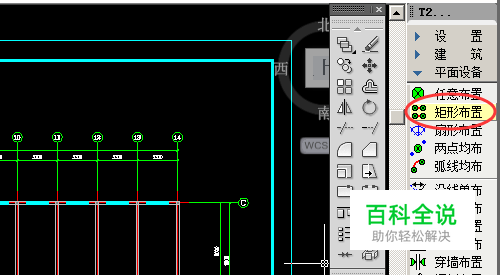

然后我们点击右侧工具栏中的平面设置选择下面的矩形布置。
- 03

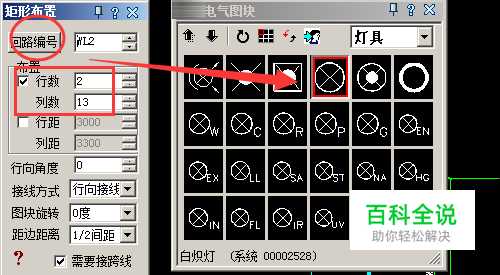

在弹出的电气图块中设置回路编号，然后设置布置的灯具的行数及列数，完成后选择我们要绘制的灯具的样式。
- 04

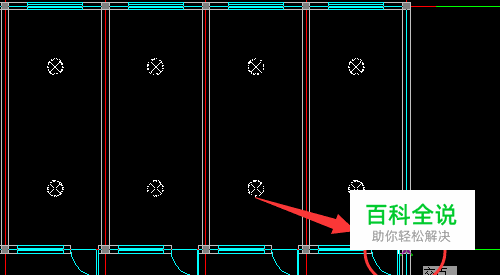

然后我们点击图形中绘制区域点击在需要绘制灯具的地方点击左上角，然后拉动鼠标。
- 05

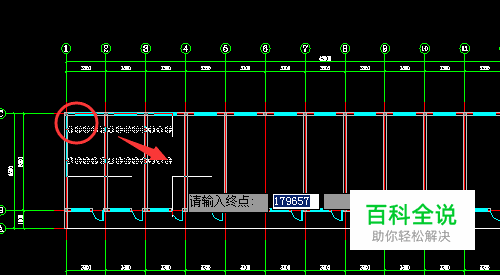

然后在需要拉框的对角点基点确定。
- 06

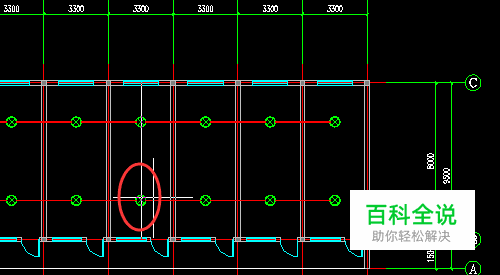

在需要的位置设置连接多排的导线，点击即可确定。
- 07

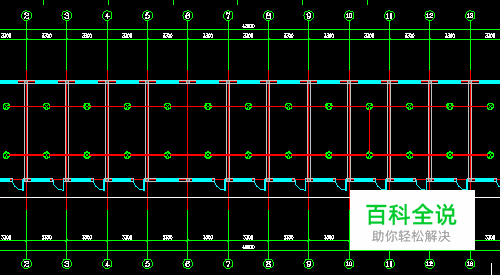

这是绘制好以后的灯具图。
